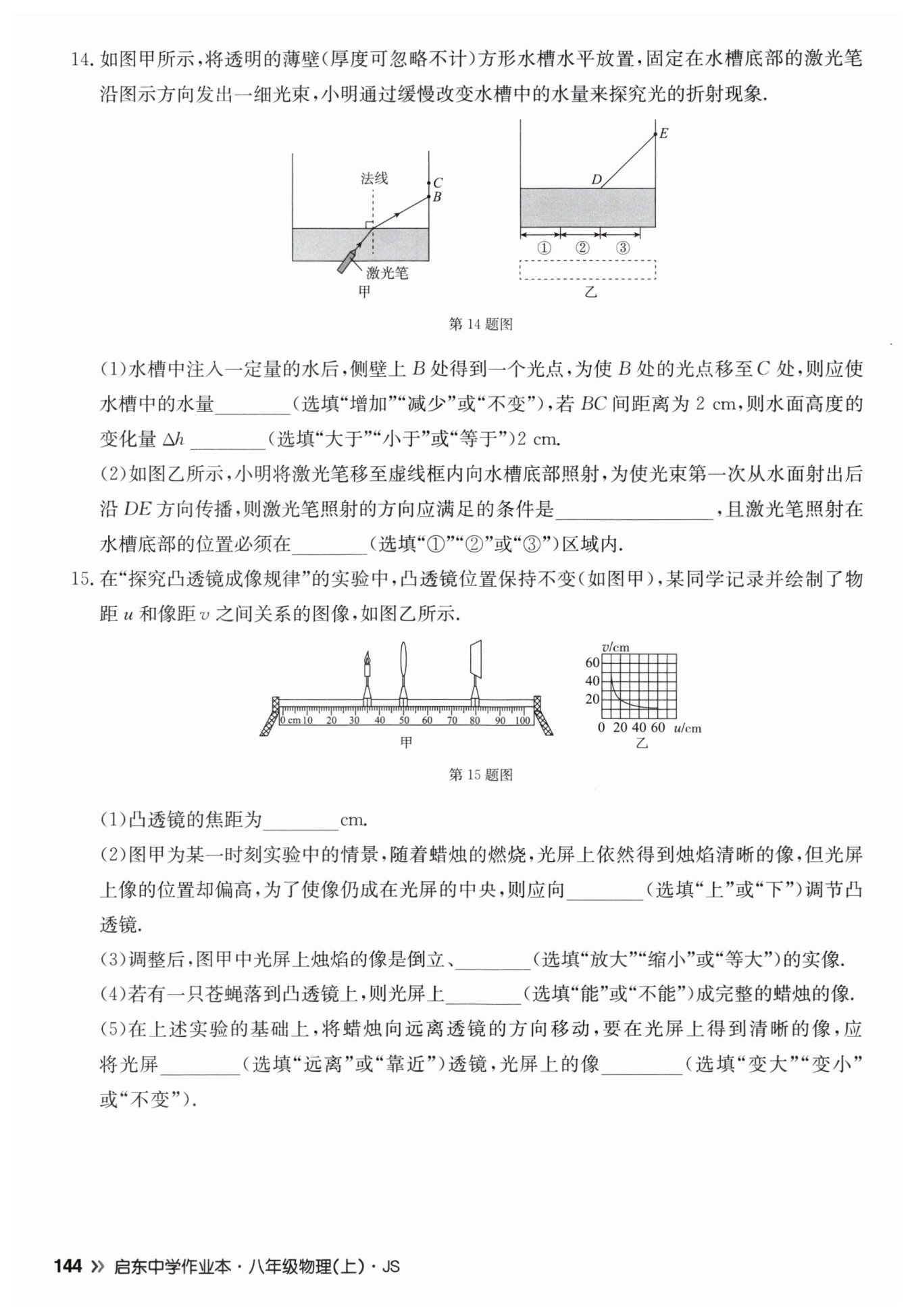

第144页 - 江苏版启东中学作业本八年级物理（上下册）

增加

大于

平行于DE

②

10

下

放大

能

靠近

变小

【分析】
本题考查光的折射规律的应用，需结合几何关系分析水面变化时光点的移动规律，以及入射光线与折射光线的对应关系。
第(1)问：要使侧壁光点从B移到上方的C，需让水面升高，因此水量增加；结合光的折射偏折特点，水面高度变化量与BC距离的关系需通过几何折射规律推导。
第(2)问：根据光从水斜射入空气的折射规律，要让折射光线沿DE方向，入射光线需满足平行于DE；激光笔的照射位置需保证折射后光线沿DE，对应区域需结合光路分析。
【解析】
(1) 当水槽中水量增加时，水面升高，光的入射点向左移动，折射光线向上偏移，侧壁光点会从B处移至C处。由于光从水斜射入空气时发生折射，折射光线相对于入射光线偏折，因此水面高度的变化量Δh会大于BC间的2cm。
(2) 根据光的折射规律，光从水中斜射入空气时，若要使折射光线沿DE方向传播，入射光线应平行于DE方向；激光笔在水槽底部照射时，只有在②区域内，才能保证折射后光线沿DE方向，若在①或③区域，折射光线无法沿DE方向。
【答案】
(1) 增加；大于
(2) 平行于DE；②
【知识点】
光的折射规律
【点评】
本题结合实际水槽的光折射现象，考查对折射规律的理解与应用，需要结合几何关系分析光路变化，难度适中。
【难度系数】
0.5

【分析】
要解决本题，需结合凸透镜成像规律逐步分析：
1. 利用凸透镜成等大实像时“u=v=2f”的特点，从图像中计算焦距；
2. 根据蜡烛变短后像的偏移方向，结合过光心的光线传播方向不变，判断凸透镜的调节方向；
3. 计算图甲的物距，结合焦距确定物距范围，判断成像性质；
4. 明确凸透镜成像的原理是光线经透镜折射会聚，透镜部分遮挡仍能成完整像；
5. 依据“物远像近像变小”的规律，判断物距变化时像距和像的变化。
【解析】
(1) 当凸透镜成等大实像时，物距u=2f，像距v=2f，此时u=v。由图乙可知，当u=20cm时，v=20cm，即2f=20cm，因此焦距f=10cm；
(2) 蜡烛燃烧变短，烛焰向下移动，根据过凸透镜光心的光线传播方向不变，像会向上偏移。要使像回到光屏中央，应向下调节凸透镜（或向上调节光屏，题目要求调节凸透镜，故选择向下）；
(3) 图甲中，物距u=50cm - 35cm=15cm，已知f=10cm，满足f＜u＜2f，根据凸透镜成像规律，此时成倒立、放大的实像；
(4) 苍蝇落到凸透镜上，仅遮挡了透镜的一部分，蜡烛发出的光线仍可通过透镜的其他部分折射会聚成像，因此光屏上能成完整的蜡烛像，仅亮度变暗；
(5) 根据凸透镜成像规律“物远像近像变小”，蜡烛向远离透镜方向移动时，物距变大，像距会变小，故光屏应靠近透镜，且光屏上的像变小。
【答案】
(1)10；(2)下；(3)放大；(4)能；(5)靠近；变小
【知识点】
凸透镜成像规律；焦距计算；实验操作调节
【点评】
本题为凸透镜成像规律的基础应用题型，涵盖焦距计算、实验调节、成像性质判断及成像动态变化，是光学实验的核心考点，需熟练掌握成像规律的核心逻辑。
【难度系数】
0.6
