第156页

信息发布者：
不能
同一平面内
避免偶然性(或使结论具有普遍性)
便于确定像的位置
未点燃
大小相等
距离相同
虚
蜡烛$A$的像
【分析】

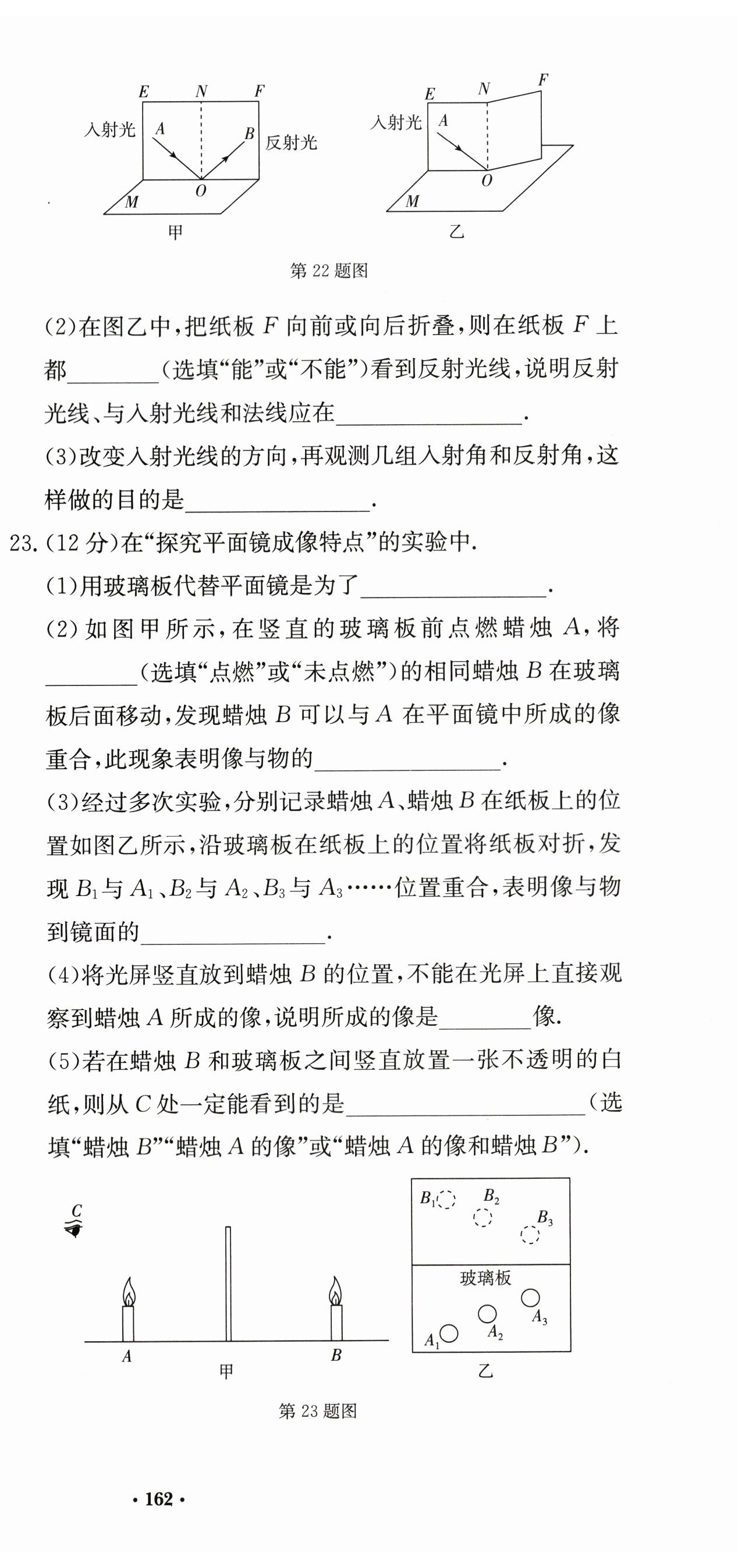

本题是探究光的反射定律的实验题，需结合光的反射定律的核心内容（反射角与入射角的关系、三线共面、光路可逆）及实验设计的目的来分析。首先回忆光的反射定律：反射光线、入射光线和法线在同一平面内，反射角等于入射角，光路是可逆的；多次实验的目的通常是避免偶然性，使结论具有普遍性。
【解析】
(1) 根据光的反射定律，反射角等于入射角，∠BON是反射角，∠AON是入射角，因此∠BON等于∠AON；若将AO向ON靠近，入射角减小，反射角也随之减小，故OB向ON靠近；光线沿BO入射时，反射光线沿OA射出，说明在光的反射中，光路是可逆的。
(2) 把纸板F向前或向后折叠后，纸板E和F不在同一平面内，根据光的反射定律，反射光线、入射光线和法线需在同一平面内，因此在纸板F上不能看到反射光线。
(3) 改变入射光线方向，观测多组入射角和反射角，是为了避免实验的偶然性，使得到的光的反射定律结论具有普遍性，而非单次实验的偶然结果。
【答案】
(1)等于 靠近 可逆
(2)不能 同一平面内
(3)避免偶然性(或使结论具有普遍性)
【知识点】
光的反射定律、光路可逆性、实验探究的普遍性
【点评】
本题为光学基础实验题，紧扣光的反射定律的核心知识点，考查学生对实验现象的理解和实验设计目的的掌握，属于对基础实验知识的常规考查，难度适中。
【难度系数】
0.7
【分析】
本题围绕“探究平面镜成像特点”的实验展开，需结合实验设计原理、操作要求及成像特点逐一分析各问题：
1. 玻璃板具有透光性，能同时观察到蜡烛A的像和后方的蜡烛B，以此解决平面镜无法确定像位置的问题；
2. 选用未点燃的相同蜡烛B，可避免火焰干扰，通过与A的像重合直观比较像与物的大小关系；
3. 对折纸板后像与物对应位置重合，对应平面镜成像“像与物到镜面距离相等”的特点；
4. 实像能被光屏承接，虚像不能，光屏无法承接说明像的性质；
5. 不透明白纸会遮挡蜡烛B的光线，但蜡烛A的像是光的反射形成的虚像，不受白纸遮挡，据此判断可见的像。
【解析】
(1) 玻璃板透明，可透过玻璃板看到后方的蜡烛B，便于确定像的位置，故答案为便于确定像的位置；
(2) 实验中需用未点燃的相同蜡烛B，避免蜡烛B的火焰干扰对像的观察；蜡烛B与A的像重合，说明像与物的大小相等，故依次填未点燃、大小相等；
(3) 沿玻璃板对折纸板后，像与物的对应位置重合，表明像与物到镜面的距离相同，故填距离相同；
(4) 光屏无法承接蜡烛A的像，说明该像不能呈现在光屏上，属于虚像，故填虚；
(5) 在蜡烛B和玻璃板间放置不透明白纸，会遮挡蜡烛B的光线，无法看到蜡烛B；而蜡烛A的像是光的反射形成的虚像，由反射光线的反向延长线会聚而成，不受白纸遮挡，因此从C处只能看到蜡烛A的像，故填蜡烛A的像。
【答案】
(1)便于确定像的位置
(2)未点燃；大小相等
(3)距离相同
(4)虚
(5)蜡烛A的像
【知识点】
平面镜成像实验；平面镜成像特点；虚像判断
【点评】
本题是“探究平面镜成像特点”的基础实验题，全面考查实验操作要点、成像特点的验证及虚像的判断，属于实验核心知识点的常规应用，难度较低。
【难度系数】
0.8
