第160页 - 江苏版启东中学作业本八年级物理（上下册）

漫

折射

10

小于

不能

倒立、缩小的实

上方

乙

凹

后

【分析】

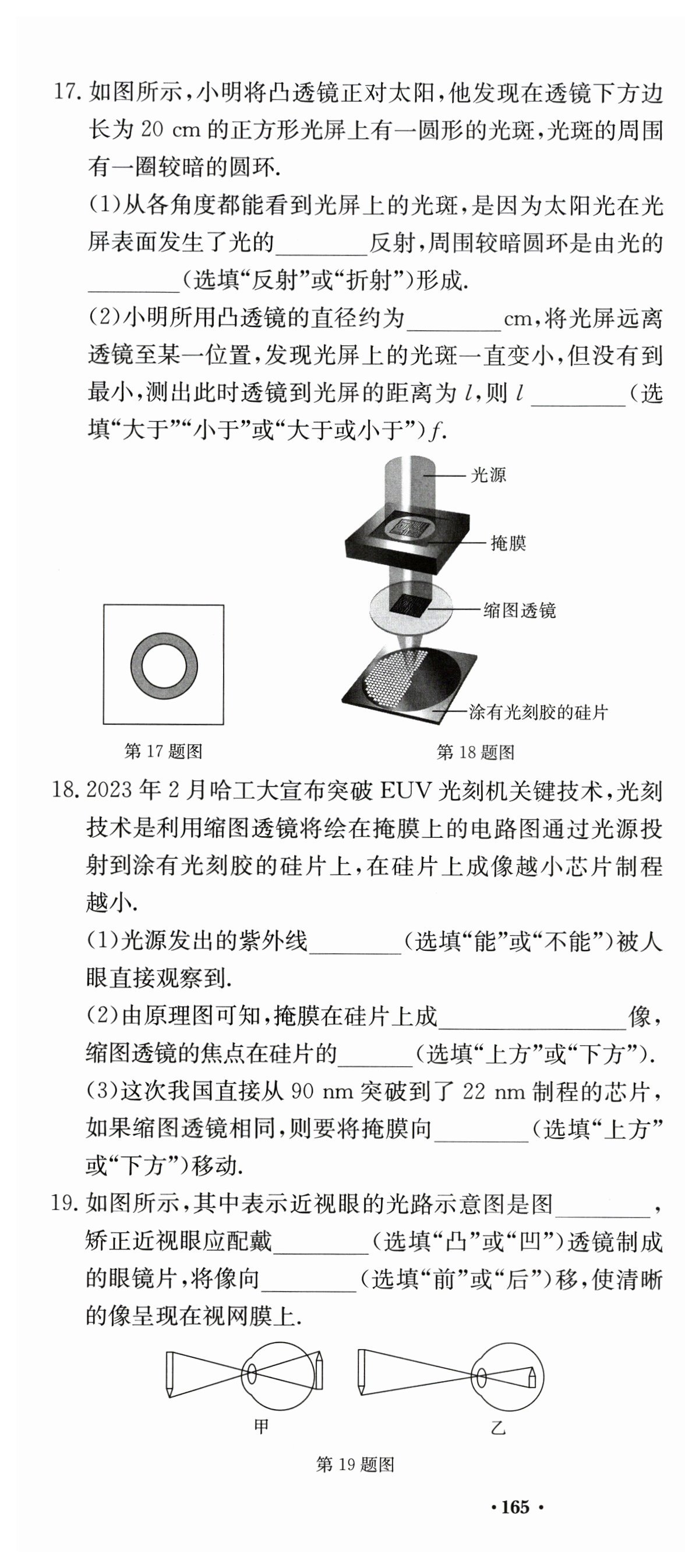

首先分析第(1)问：能从各角度看到光屏上的光斑，是因为光屏表面粗糙，太阳光在其表面发生漫反射，漫反射的特点是反射光线向各个方向，满足不同角度观察的需求；周围较暗的圆环，是光线经过凸透镜时发生折射，部分光线未会聚到中间亮斑区域，从而形成暗环。
再分析第(2)问：结合题图，边长20cm的正方形光屏中，中间圆形光斑的直径为10cm，即凸透镜直径约为10cm；平行于主光轴的光线经凸透镜折射后会聚到焦点，若光屏在焦点以内，远离透镜时光斑会变小，若在焦点外，远离时光斑会变大，题目中光斑一直变小，说明光屏在焦点以内，故透镜到光屏的距离l小于焦距f。
【解析】
(1) 漫反射是光线投射到粗糙表面时，反射光线向四面八方的反射现象，因此从各角度能看到光屏上的光斑，是因为光在光屏表面发生了漫反射；凸透镜对光线有折射作用，周围较暗的圆环是由光的折射形成的。
(2) 由题图可知，正方形光屏边长为20cm，中间圆形光斑的直径为10cm，因此凸透镜的直径约为10cm；平行于主光轴的太阳光经凸透镜折射后，在焦点处会聚成最小最亮的光斑。当光屏在焦点以内时，远离透镜，光斑会变小；若在焦点外，远离透镜时光斑会变大。题目中光屏远离透镜时光斑一直变小，说明此时光屏在焦点以内，故透镜到光屏的距离l小于f。
【答案】
(1)漫；折射 (2)10；小于
【知识点】
漫反射、凸透镜折射、焦距
【点评】
本题结合生活中的光学现象，考查光的反射类型、凸透镜的折射规律及焦距的应用，需要结合题图分析光斑形成的原因，判断凸透镜直径和光屏位置，属于基础应用类题目。
【难度系数】
0.5

【分析】
本题结合光刻技术考查光学知识，解题思路如下：
(1) 明确人眼的视觉范围，判断紫外线是否属于可见光，进而确定能否被直接观察；
(2) 根据缩图透镜的成像特点，结合凸透镜成像规律判断像的性质，再根据实像的位置确定焦点的位置；
(3) 利用凸透镜成像规律“物远像近像变小”，结合像变小的要求，判断掩膜的移动方向。
【解析】
(1) 人眼只能感知可见光，紫外线属于不可见光，因此光源发出的紫外线不能被人眼直接观察；
(2) 缩图透镜为凸透镜，从原理图可知，掩膜经透镜后在硅片上成可承接的缩小的像，故为倒立、缩小的实像；凸透镜成实像时，像距在一倍焦距和二倍焦距之间，硅片位于透镜下方，因此缩图透镜的焦点在硅片的上方；
(3) 根据凸透镜成像规律，要使像变小，需增大物距、减小像距，因此掩膜（物）应向上移动，远离缩图透镜，使像距减小，像变小，符合制程变小的要求。
【答案】
(1)不能 (2)倒立、缩小的实上方 (3)上方
【知识点】
紫外线、凸透镜成像规律、实像
【点评】
本题结合前沿科技考查光学基础知识，将物理知识与实际应用结合，需要学生理解凸透镜成像规律和紫外线的特性，难度适中，注重知识的应用。
【难度系数】
0.6

【分析】要判断近视眼的光路，需明确近视眼的成因：晶状体过厚或眼球前后径过长，导致远处物体的像成在视网膜前方。观察甲、乙两图，甲图的像在视网膜后方，是远视眼；乙图的像在视网膜前方，是近视眼。矫正近视眼需利用凹透镜的发散作用，使像向后移动到视网膜上，据此确定镜片类型和像的移动方向。
【解析】1. 区分近视眼与远视眼：图甲中，光线经晶状体折射后，像落在视网膜后方，属于远视眼；图乙中，光线经晶状体折射后，像落在视网膜前方，属于近视眼，故近视眼光路是乙图。2. 近视眼的矫正：近视眼的像成在视网膜前，需配戴对光线有发散作用的凹透镜，使光线会聚程度减弱，像向后移动，最终呈现在视网膜上，因此矫正镜片为凹透镜，像向后移。
【答案】乙凹后
【知识点】近视眼成因、近视眼矫正
【点评】本题考查近视眼的光路判断及矫正方法，属于光学部分的基础知识点，需准确掌握近视眼和远视眼的光路差异及矫正原理。
【难度系数】0.4
