同一平面
小于
反射
等于
$15°$

【分析】要判断近视眼的光路，需明确近视眼的成因：晶状体过厚或眼球前后径过长，导致远处物体的像成在视网膜前方。观察甲、乙两图，甲图的像在视网膜后方，是远视眼；乙图的像在视网膜前方，是近视眼。矫正近视眼需利用凹透镜的发散作用，使像向后移动到视网膜上，据此确定镜片类型和像的移动方向。
【解析】1. 区分近视眼与远视眼：图甲中，光线经晶状体折射后，像落在视网膜后方，属于远视眼；图乙中，光线经晶状体折射后，像落在视网膜前方，属于近视眼，故近视眼光路是乙图。2. 近视眼的矫正：近视眼的像成在视网膜前，需配戴对光线有发散作用的凹透镜，使光线会聚程度减弱，像向后移动，最终呈现在视网膜上，因此矫正镜片为凹透镜，像向后移。
【答案】乙 凹 后
【知识点】近视眼成因、近视眼矫正
【点评】本题考查近视眼的光路判断及矫正方法，属于光学部分的基础知识点，需准确掌握近视眼和远视眼的光路差异及矫正原理。
【难度系数】0.4

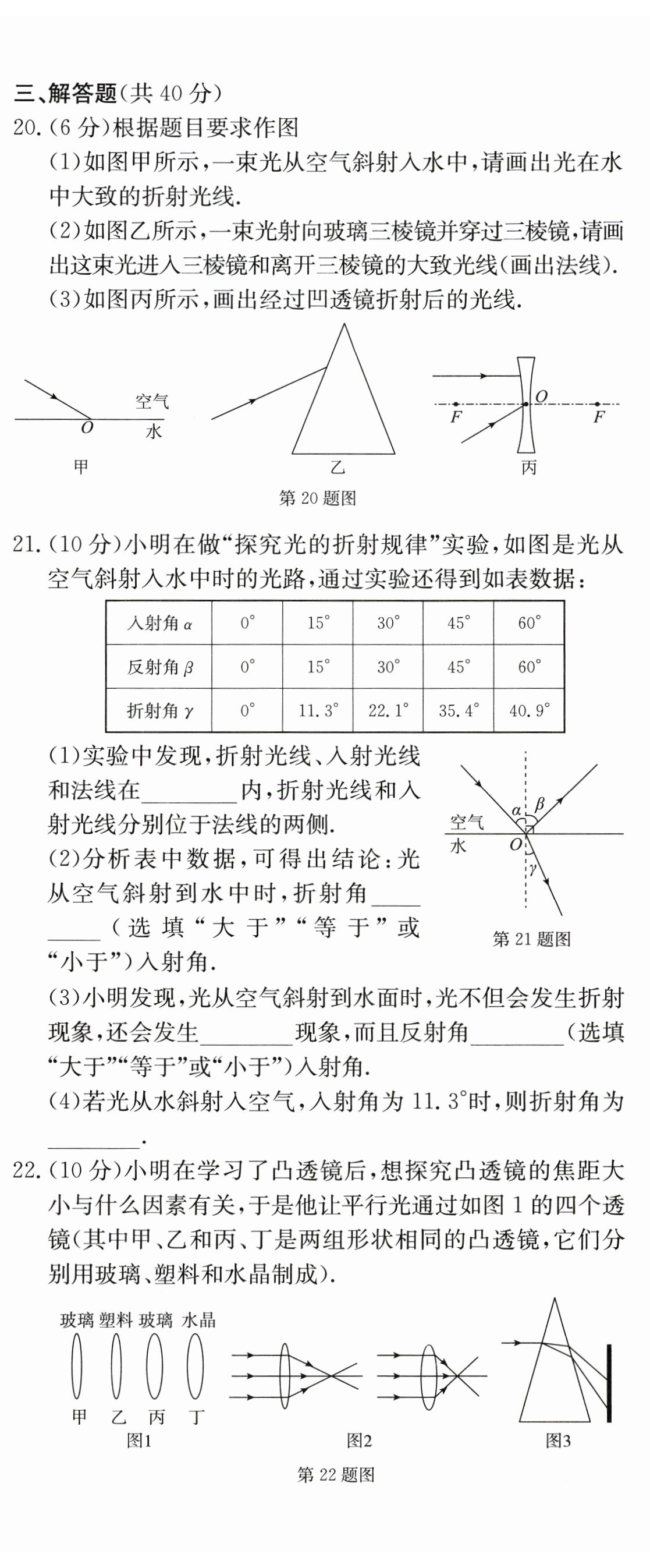

【分析】
本题考查光学作图，需结合光的折射规律和凹透镜的光学性质完成作图：
1. 甲图：光从空气斜射入水中，先过入射点作垂直于界面的法线，根据“光从空气斜射入水中时，折射角小于入射角”，在水中法线另一侧画出折射光线，方向向法线偏折。
2. 乙图：光射向三棱镜时，先在入射面画法线，根据“光从空气斜射入玻璃，折射角小于入射角”画出进入三棱镜的折射光线；再在出射面画法线，根据“光从玻璃斜射入空气，折射角大于入射角”画出离开三棱镜的折射光线，整体光线向三棱镜底边偏折。
3. 丙图：凹透镜的特殊光线，平行于主光轴的光线，折射后反向延长线过左侧焦点；过光心的光线传播方向不变，据此画出两条折射光线。
【解析】
1. 甲图作图：
过O点作垂直于空气与水界面的虚线（法线）；
光从空气斜射入水中，折射角小于入射角，在水中法线另一侧画出带箭头的折射光线。
2. 乙图作图：
在光进入三棱镜的入射点，作垂直于三棱镜侧面的虚线（法线）；
按“空气→玻璃，折射角小于入射角”画出进入三棱镜的折射光线；
在光离开三棱镜的出射点，作垂直于三棱镜另一侧面的虚线（法线）；
按“玻璃→空气，折射角大于入射角”画出离开三棱镜的折射光线，整体光线向三棱镜底边偏折。
3. 丙图作图：
平行于主光轴的入射光线，经凹透镜折射后，反向延长线过左侧焦点F，画出带箭头的折射光线；
过光心O的入射光线，经凹透镜后传播方向不变，画出带箭头的折射光线。
【答案】
20.如答图所示

【知识点】
光的折射规律、凹透镜的光学性质
【点评】
本题为光学基础作图题，考查光的折射规律应用和凹透镜特殊光线作图，需准确把握折射角与入射角的关系、凹透镜对光线的作用，是光学部分的核心基础题型。
【难度系数】
0.5
【分析】
本题围绕“探究光的折射规律”实验展开，需结合光的折射规律、反射定律及光路可逆性分析各问题：
(1) 回忆光的折射基本规律，三线（折射光线、入射光线、法线）共面；
(2) 对比表格中空气入射的入射角和水中的折射角，判断大小关系；
(3) 光射到水面时，同时发生折射和反射，根据反射定律判断反射角与入射角的关系；
(4) 利用光路可逆原理，由空气到水的入射角和折射角，反推水到空气的对应角度。
【解析】
(1) 根据光的折射规律，实验中折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线两侧，故第一空填“同一平面”；
(2) 分析表格数据：光从空气斜射入水中时，入射角（如15°、30°等）均大于对应的折射角（11.3°、22.1°等），因此折射角小于入射角；
(3) 光从空气斜射到水面时，一部分光进入水中发生折射，另一部分光返回空气中发生反射，即同时发生反射现象；根据光的反射定律，反射角等于入射角；
(4) 根据光路的可逆性：光从空气斜射入水中时，入射角为15°时折射角为11.3°，则光从水斜射入空气时，入射角为11.3°时，折射角为15°。
【答案】
(1)同一平面 (2)小于 (3)反射；等于 (4)15°
【知识点】
光的折射规律、光的反射定律、光路可逆性
【点评】
本题是光现象的基础实验题，重点考查对光的折射、反射规律的理解及光路可逆的应用，需结合实验数据和规律分析，难度适中，属于学生应掌握的基础内容。
【难度系数】
0.6
【分析】
要解决这道题，需结合凸透镜焦距的影响因素、控制变量法、光的色散及透镜的基本性质分析：
1. 第(1)问：甲、丙材料相同，凸度不同，平行光经凸透镜会聚，凸度越大，会聚能力越强，焦距越小，据此判断；
2. 第(2)问：探究焦距与材料的关系，需控制凸度相同，改变材料，因此选择凸度相同、材料不同的透镜，用到控制变量法；
3. 第(3)问：光的色散中，红光偏折程度小于紫光，偏折越小，焦距越大，据此判断；
4. 第(4)问：透镜缺损仅减少通光面积，不改变透镜的凸度和材料，焦距由凸度和材料决定，因此焦距不变。
【解析】
(1) 甲、丙两凸透镜材料相同，丙的表面更凸，平行光经丙会聚的焦点更近（焦距更小），因此结论：材料相同时，凸透镜表面越凸，焦距越小；
(2) 探究焦距与材料的关系，需控制凸度相同，改变材料，故选择凸度相同的甲、乙（或丙、丁）两个透镜；实验中控制其他变量不变，只改变材料，用到控制变量法；
(3) 光的色散中，红光的偏折程度比紫光小，因此红光经凸透镜后会聚点更远，测得的焦距更大；
(4) 凸透镜的焦距由其凸度和材料决定，边缘缺损仅使通光面积减小，未改变凸度和材料，因此测得的焦距不变。
【答案】
(1)小 (2)甲、乙(或丙、丁) 控制变量法 (3)红 (4)不变
【知识点】
凸透镜焦距的影响因素、控制变量法、光的色散
【点评】
本题围绕凸透镜焦距的探究展开，综合考查了实验方法、透镜性质及光的色散知识，注重基础知识点的应用，难度适中，学生需掌握凸透镜核心性质和实验探究思路。
【难度系数】
0.7
