第162页

信息发布者：
小
甲、乙
控制变量法
红
不变
缩小
上
小于
右
右
近视眼
变小
【分析】
要解决这道题，需结合凸透镜焦距的影响因素、控制变量法、光的色散及透镜的基本性质分析：
1. 第(1)问：甲、丙材料相同，凸度不同，平行光经凸透镜会聚，凸度越大，会聚能力越强，焦距越小，据此判断；
2. 第(2)问：探究焦距与材料的关系，需控制凸度相同，改变材料，因此选择凸度相同、材料不同的透镜，用到控制变量法；
3. 第(3)问：光的色散中，红光偏折程度小于紫光，偏折越小，焦距越大，据此判断；
4. 第(4)问：透镜缺损仅减少通光面积，不改变透镜的凸度和材料，焦距由凸度和材料决定，因此焦距不变。
【解析】
(1) 甲、丙两凸透镜材料相同，丙的表面更凸，平行光经丙会聚的焦点更近（焦距更小），因此结论：材料相同时，凸透镜表面越凸，焦距越小；
(2) 探究焦距与材料的关系，需控制凸度相同，改变材料，故选择凸度相同的甲、乙（或丙、丁）两个透镜；实验中控制其他变量不变，只改变材料，用到控制变量法；
(3) 光的色散中，红光的偏折程度比紫光小，因此红光经凸透镜后会聚点更远，测得的焦距更大；
(4) 凸透镜的焦距由其凸度和材料决定，边缘缺损仅使通光面积减小，未改变凸度和材料，因此测得的焦距不变。
【答案】
(1)小 (2)甲、乙(或丙、丁) 控制变量法 (3)红 (4)不变
【知识点】
凸透镜焦距的影响因素、控制变量法、光的色散
【点评】
本题围绕凸透镜焦距的探究展开，综合考查了实验方法、透镜性质及光的色散知识，注重基础知识点的应用，难度适中，学生需掌握凸透镜核心性质和实验探究思路。
【难度系数】
0.7
【分析】
本题围绕凸透镜成像规律展开，需结合凸透镜成像规律、透镜对光线的作用等知识逐一分析各小问：
1. 第(1)问：先确定物距，结合焦距判断成像性质；再根据过光心的光线传播方向不变，分析凸透镜调高时像的移动方向。
2. 第(2)问：计算蜡烛移动后的物距，结合成像规律判断像距变化，比较蜡烛和像移动的距离。
3. 第(3)问：根据凸透镜成虚像的规律，物距越小，虚像越小，判断蜡烛移动方向。
4. 第(4)问：凹透镜对光线有发散作用，分析像的位置变化，结合近视眼成因判断模拟的成像情况。
5. 第(5)问：根据照相机成像原理，物距不变时焦距变化对像的影响，判断焦距调整方向。
【解析】

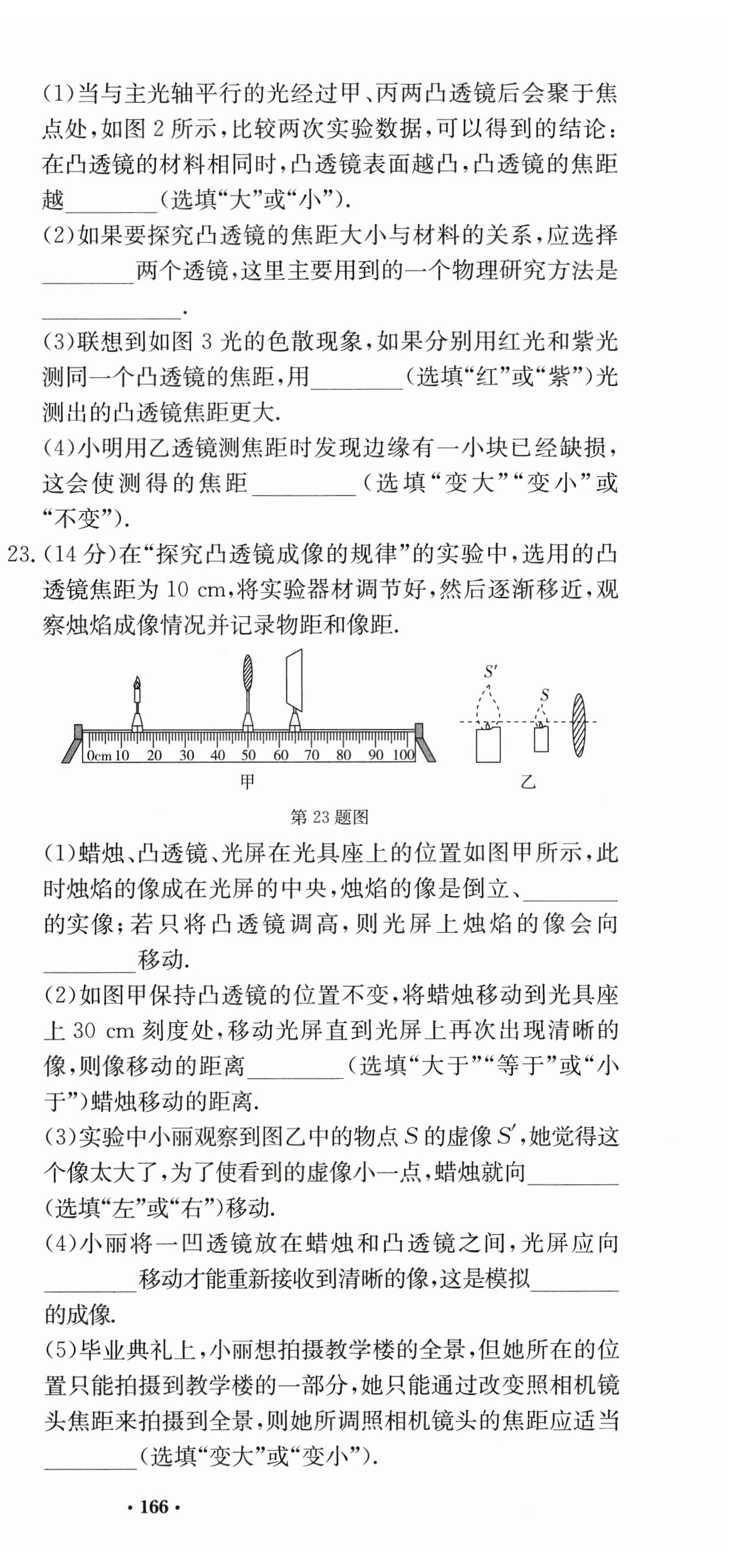

(1) 由图甲知，凸透镜在50cm刻度处，蜡烛在15cm刻度处，物距$u=50\mathrm{cm}-15\mathrm{cm}=35\mathrm{cm}$，已知焦距$f=10\mathrm{cm}$，故$u＞2f$，根据凸透镜成像规律，此时成倒立、缩小的实像。若只将凸透镜调高，根据过凸透镜光心的光线传播方向不变，烛焰的像会向上移动。
(2) 凸透镜位置不变，蜡烛移到30cm刻度处，此时物距$u'=50\mathrm{cm}-30\mathrm{cm}=20\mathrm{cm}=2f$，根据成像规律，此时像距$v'=2f=20\mathrm{cm}$；原来的像距为$65\mathrm{cm}-50\mathrm{cm}=15\mathrm{cm}$，故像移动的距离为$20\mathrm{cm}-15\mathrm{cm}=5\mathrm{cm}$；蜡烛移动的距离为$30\mathrm{cm}-15\mathrm{cm}=15\mathrm{cm}$，因此像移动的距离小于蜡烛移动的距离。
(3) 图乙中是凸透镜成正立、放大的虚像，当物距小于焦距时成虚像，且物距越小，虚像越小。要使虚像变小，需减小物距，即蜡烛向靠近凸透镜的方向（向右）移动。
(4) 凹透镜对光线有发散作用，将其放在蜡烛和凸透镜之间，会使光线延迟会聚，像成在光屏后方，因此光屏应向右移动才能重新接收到清晰的像；近视眼的成因是晶状体折光能力过强，像成在视网膜前方，凹透镜可矫正，此处模拟的是近视眼的成像情况。
(5) 照相机成像原理是$u＞2f$时成倒立缩小的实像，要拍摄教学楼全景（像变小），在物距不变时，减小镜头焦距，相当于增大了物距的相对效果，像会变小，因此应适当调小焦距。
【答案】
(1) 缩小；上 (2) 小于 (3) 右 (4) 右；近视眼 (5) 变小
【知识点】
凸透镜成像规律、透镜的作用、照相机与眼睛
【点评】
本题考查凸透镜成像规律的综合应用，涵盖实像虚像特点、透镜对光线的作用、近视眼成因等知识点，需学生熟练掌握成像规律并结合实际分析，属于中等难度的实验探究题。
【难度系数】
0.5
