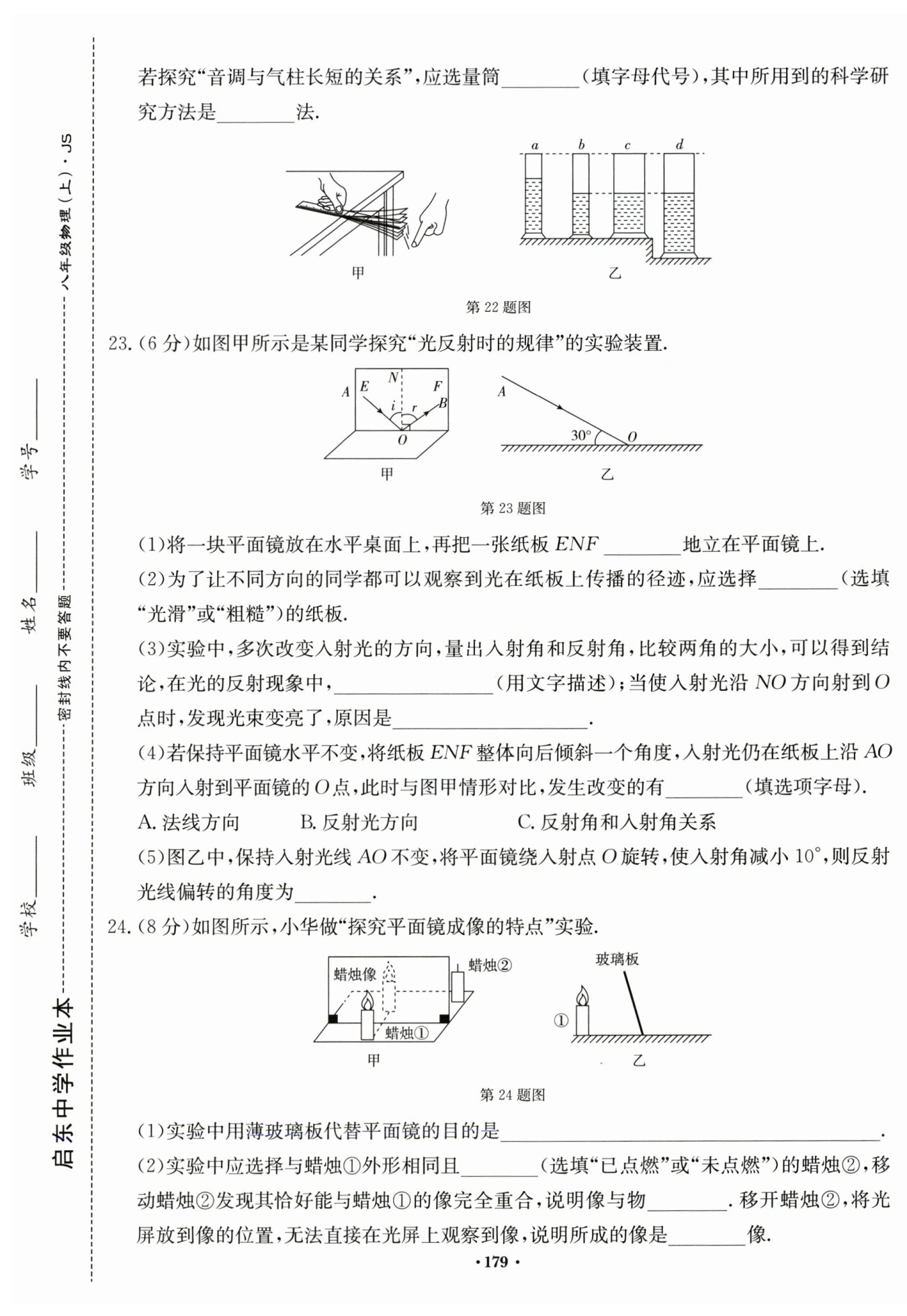

第179页

信息发布者：
a、b
控制变量
竖直
粗糙
反射角等于入射角
反射光与入射光重合
B
$20°$
便于确定像的位置
未点燃
大小相等
虚
【分析】本题围绕声音的音调特性设计两个探究实验，需结合控制变量法分析实验设计思路：实验一探究音调与频率的关系，需控制拨动力度相同，保证响度一致，通过改变钢尺伸出长度改变振动频率，从而得出音调与频率的关系；实验二探究气柱长短对音调的影响，需保持气柱横截面积相同，改变气柱长度，以此选择符合条件的量筒并判断研究方法。
【解析】实验一：探究音调的影响因素时，应使用大小相同的力拨动钢尺，确保钢尺振动的振幅相同（响度相同），仅改变钢尺伸出桌面的长度，使钢尺振动的频率不同，听辨声音的音调变化，得出声音的音调与频率有关。实验二：探究气柱发声的音调与气柱长短的关系时，需控制气柱的横截面积相同，改变气柱的长度，a、b量筒粗细相同（气柱横截面积相同），气柱长度不同，因此应选量筒a、b，该实验中控制其他变量不变，只改变一个变量的方法是控制变量法。
【答案】相同；频率；a、b；控制变量
【知识点】音调与频率；控制变量法
【点评】本题是声现象中关于音调影响因素的基础实验题，重点考查控制变量法的应用，难度适中，需学生掌握探究实验中控制变量的思路。
【难度系数】0.6
【分析】
本题围绕“光反射时的规律”实验展开，需结合实验操作要求、反射定律内容逐一分析各问题：
1. 第(1)问：实验中纸板需与平面镜垂直，才能让法线在纸板平面内，保证能同时呈现入射光和反射光的径迹，因此要竖直放置。
2. 第(2)问：要让不同方向都能看到光的径迹，需利用漫反射，粗糙表面能发生漫反射，光滑表面为镜面反射，仅特定方向可见，故选粗糙纸板。
3. 第(3)问：多次改变入射光，比较入射角和反射角，可得出反射角等于入射角的结论；当入射光沿法线入射时，入射角为0°，反射角也为0°，反射光与入射光重合，因此光束变亮。
4. 第(4)问：法线始终垂直于平面镜，平面镜不动则法线方向不变；纸板后倾后，反射光不在纸板平面内，反射光方向改变；反射角始终等于入射角，据此判断选项。
5. 第(5)问：入射角减小10°时，反射角同步减小10°，反射光线与入射光线的夹角变化量为20°，即反射光线偏转20°。
【解析】
(1) 实验时，需将纸板$ENF$竖直立在平面镜上，确保法线在纸板平面内，才能在纸板上同时呈现入射光线和反射光线，故填竖直。
(2) 粗糙的纸板表面能发生漫反射，可使不同方向的同学都观察到光在纸板上的径迹，因此选粗糙。
(3) 多次改变入射光方向，测量入射角和反射角，可得结论：光反射时，反射角等于入射角；当入射光沿法线$NO$入射时，入射角为0°，反射角也为0°，反射光线与入射光线重合，所以光束变亮。
(4) 法线始终垂直于平面镜，平面镜水平不变，法线方向不变，A错误；纸板后倾后，反射光线不在纸板平面内，反射光方向改变，B正确；光反射时反射角始终等于入射角，C错误，故选B。
(5) 入射角是入射光线与法线的夹角，反射角等于入射角。当入射角减小10°，反射角也减小10°，反射光线与入射光线的夹角减少20°，因此反射光线偏转的角度为20°。
【答案】
(1) 竖直
(2) 粗糙
(3) 反射角等于入射角；反射光与入射光重合
(4) B
(5) 20°
【知识点】
光的反射定律；漫反射；入射角与反射角
【点评】
本题考查光的反射实验的操作要点和反射定律的应用，涵盖实验设计、现象分析和规律计算，是光学基础题型，需熟练掌握实验细节和反射定律内容。
【难度系数】
0.6
【分析】
本题围绕“探究平面镜成像的特点”实验展开，需结合实验原理和操作要求逐一分析各问题：
1. 玻璃板透明，可同时观察到蜡烛①的像和后方的蜡烛②，便于确定像的位置，这是实验选择玻璃板而非平面镜的核心原因；
2. 实验中选未点燃的蜡烛②，避免其火焰干扰对蜡烛①像的观察；蜡烛②与蜡烛①的像完全重合，说明像与物大小相等；光屏无法承接像，证明平面镜成的是虚像；
3. 平面镜成像的本质是像与物关于镜面对称，当蜡烛①位置不变时，像相对于玻璃板的位置不会改变，因此小华移动自身时，像的位置不变；
4. 根据平面镜成像特点，像距等于物距，玻璃板向蜡烛①靠近2cm，蜡烛①到玻璃板的距离减少2cm，像到玻璃板的距离也减少2cm，因此蜡烛②需向玻璃板移动4cm才能再次重合；
5. 平面镜成像的对称性是关于镜面本身，与玻璃板是否倾斜无关，因此像仍然与蜡烛①关于镜面对称；
6. 研究像与物的左右位置关系，需选择左右不对称的模型，才能通过像与模型的左右对比得出结论，故应选A选项。
【解析】
(1) 实验中用薄玻璃板代替平面镜，是因为玻璃板透明，能在观察到蜡烛①像的同时，看到后方的蜡烛②，便于确定像的位置；
(2) 实验应选择与蜡烛①外形相同且未点燃的蜡烛②，避免点燃的蜡烛火焰干扰对像的观察；移动蜡烛②使其与像完全重合，说明像与物大小相等；光屏无法承接像，说明平面镜成的是虚像；
(3) 平面镜成像中，像与物关于镜面对称，物的位置不变时，像相对于玻璃板的位置不变，因此小华向右移动时，像的位置不变；
(4) 玻璃板向蜡烛①靠近2cm，蜡烛①到玻璃板的距离减少2cm，像到玻璃板的距离也减少2cm，蜡烛②需向玻璃板移动4cm，才能使蜡烛②再次与蜡烛①的像重合；
(5) 平面镜成像的对称性是关于镜面，与玻璃板是否倾斜无关，因此蜡烛①的像仍然与蜡烛①关于镜面对称；
(6) 研究像与物的左右位置关系，需选择左右不对称的模型，A选项的模型左右不对称，可达到实验目的，故选A。
【答案】
24.(1)便于确定像的位置 (2)未点燃 大小相等 虚
(3)不变 (4)4 (5)仍然 (6)A
【知识点】
平面镜成像特点、实验探究平面镜成像、虚像的特点
【点评】
本题是平面镜成像实验的基础考查题，涵盖实验操作要点、成像特点的应用等核心内容，需熟练掌握实验原理和操作细节，属于常规实验题。
【难度系数】
0.5
