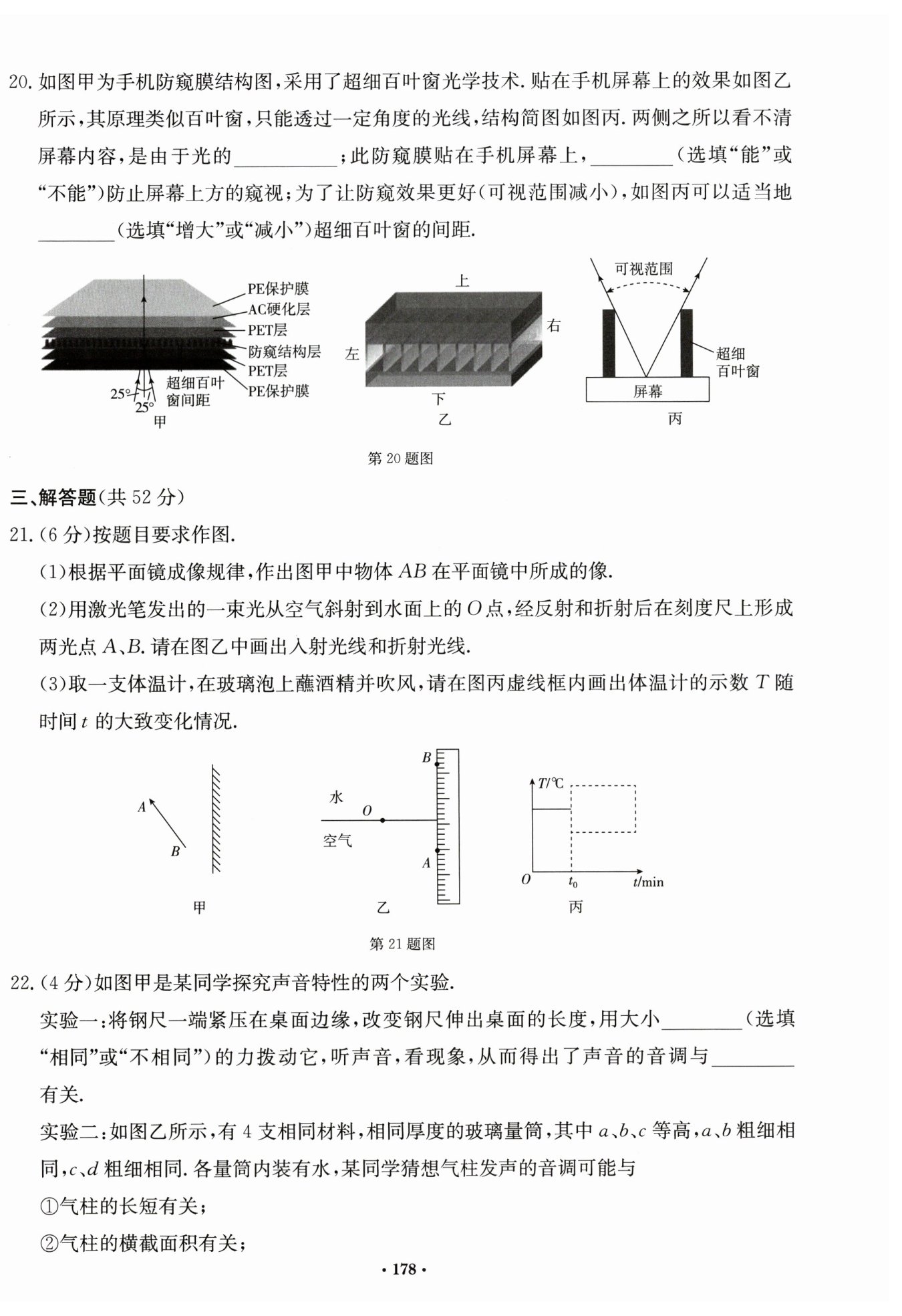

第178页

信息发布者：
直线传播
不能
减小



相同
频率
【分析】
要解决这道题，需结合光的传播特点分析防窥膜的工作原理：首先，超细百叶窗结构类似百叶窗，利用光沿直线传播，仅允许一定角度的光线通过，两侧的光线被遮挡，因此两侧看不清屏幕；其次，观察结构可知，防窥膜主要限制左右方向的光线，上方的光线未被遮挡，所以无法防止上方窥视；最后，要减小可视范围，需调整百叶窗间距，间距越小，允许通过的光线角度范围越小，防窥效果越好。
【解析】
1. 两侧看不清的原因：光在同种均匀介质中沿直线传播，超细百叶窗的结构会阻挡两侧角度的光线，仅让中间一定角度的光线通过，因此两侧无法接收到屏幕的光线，看不清内容，故填“直线传播”。
2. 上方窥视的情况：防窥膜的结构仅限制左右方向的光线，屏幕向上的光线可正常射出，因此不能防止上方的窥视，填“不能”。
3. 优化防窥效果的方法：减小超细百叶窗的间距，会使允许通过的光线角度范围更小，可视范围缩小，防窥效果更好，故填“减小”。
【答案】
直线传播 不能 减小
【知识点】
光的直线传播 光的传播应用
【点评】
本题以手机防窥膜为载体，考查光的直线传播的实际应用，将物理知识与生活实例结合，需要理解结构对光线传播的影响，难度适中。
【难度系数】
0.5
【分析】
本题包含三个作图任务：(1)平面镜成像：利用像与物关于镜面对称的特点，确定物体AB的像；(2)光的反射与折射：根据光的反射定律和折射定律，画出空气斜射入水中的入射、反射、折射光线；(3)体温计示数变化：利用酒精蒸发吸热的特点，分析体温计示数的变化，画出对应图像。
【解析】
(1) 平面镜成像作图：分别过A、B两点作平面镜的垂线，在平面镜另一侧截取与A、B到镜面距离相等的点A'、B'，用虚线连接A'B'，即为AB在平面镜中的像。
(2) 光的反射与折射作图：过O点作垂直于水面的法线；连接O与刻度尺上的A点（水中侧），此为折射光线；根据折射角小于入射角，在空气侧作指向O点的入射光线；根据反射角等于入射角，作连接O与刻度尺上B点（空气侧）的反射光线。
(3) 温度变化图像：t₀时刻前体温计示数为室温，t₀时刻后酒精蒸发吸热，示数下降；酒精蒸发完后，体温计示数回升至室温，在虚线框内画出先下降后回升至初始温度的温度变化图像。
【答案】

【知识点】
平面镜成像、光的反射与折射、蒸发吸热
【点评】
本题考查光学和热学的基础作图，需掌握各知识点的基本规律，作图时注意虚实线、辅助线的规范，属于中等难度的基础题。
【难度系数】
0.5
【分析】本题围绕声音的音调特性设计两个探究实验，需结合控制变量法分析实验设计思路：实验一探究音调与频率的关系，需控制拨动力度相同，保证响度一致，通过改变钢尺伸出长度改变振动频率，从而得出音调与频率的关系；实验二探究气柱长短对音调的影响，需保持气柱横截面积相同，改变气柱长度，以此选择符合条件的量筒并判断研究方法。
【解析】实验一：探究音调的影响因素时，应使用大小相同的力拨动钢尺，确保钢尺振动的振幅相同（响度相同），仅改变钢尺伸出桌面的长度，使钢尺振动的频率不同，听辨声音的音调变化，得出声音的音调与频率有关。实验二：探究气柱发声的音调与气柱长短的关系时，需控制气柱的横截面积相同，改变气柱的长度，a、b量筒粗细相同（气柱横截面积相同），气柱长度不同，因此应选量筒a、b，该实验中控制其他变量不变，只改变一个变量的方法是控制变量法。
【答案】相同；频率；a、b；控制变量
【知识点】音调与频率；控制变量法
【点评】本题是声现象中关于音调影响因素的基础实验题，重点考查控制变量法的应用，难度适中，需学生掌握探究实验中控制变量的思路。
【难度系数】0.6
