13. 在“探究凸透镜成像的规律”时,当烛焰离透镜16 cm时成放大的实像；当烛焰离透镜10 cm时成放大的虚像,则这个透镜的焦距可能是(
A.8 cm
B.12 cm
C.10 cm
D.18 cm
B
)A.8 cm
B.12 cm
C.10 cm
D.18 cm
答案：B
解析：
解：当烛焰离透镜16 cm时成放大的实像，根据凸透镜成像规律，此时f＜16 cm＜2f，即8 cm＜f＜16 cm；
当烛焰离透镜10 cm时成放大的虚像，此时10 cm＜f。
综合可得10 cm＜f＜16 cm，选项中只有12 cm符合条件。
答案：B
当烛焰离透镜10 cm时成放大的虚像，此时10 cm＜f。
综合可得10 cm＜f＜16 cm，选项中只有12 cm符合条件。
答案：B
14. 在探究凸透镜成像规律时,小明将蜡烛沿主光轴由距透镜90 cm移至120 cm的过程中,发现烛焰在图示位置光屏上的像一直比较清晰.若他再将蜡烛移至距透镜7 cm处,移动光屏,则屏上得到的像一定是(
A.放大的像
B.等大的像
C.缩小的像
D.正立的像
A
)A.放大的像
B.等大的像
C.缩小的像
D.正立的像
答案：A
解析：
解：由图可知，光屏到凸透镜的距离（像距）$v = 150\,\text{cm} - 145\,\text{cm} = 5\,\text{cm}$。
蜡烛从$u_1 = 90\,\text{cm}$移至$u_2 = 120\,\text{cm}$过程中，像距不变且像清晰，说明此时物距远大于$2f$，像距接近焦距$f$，故$f \approx v = 5\,\text{cm}$。
当蜡烛移至$u = 7\,\text{cm}$时，$f ＜ u ＜ 2f$（$5\,\text{cm} ＜ 7\,\text{cm} ＜ 10\,\text{cm}$），此时成倒立、放大的实像。
A
蜡烛从$u_1 = 90\,\text{cm}$移至$u_2 = 120\,\text{cm}$过程中，像距不变且像清晰，说明此时物距远大于$2f$，像距接近焦距$f$，故$f \approx v = 5\,\text{cm}$。
当蜡烛移至$u = 7\,\text{cm}$时，$f ＜ u ＜ 2f$（$5\,\text{cm} ＜ 7\,\text{cm} ＜ 10\,\text{cm}$），此时成倒立、放大的实像。
A

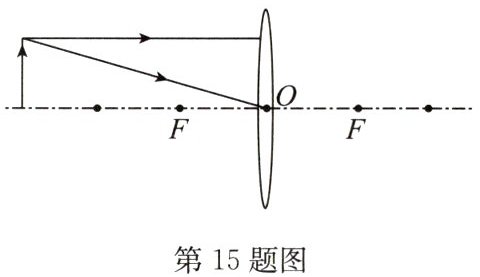

15. 请通过作图画出蜡烛(用箭头表示)所成像的位置.
答案：

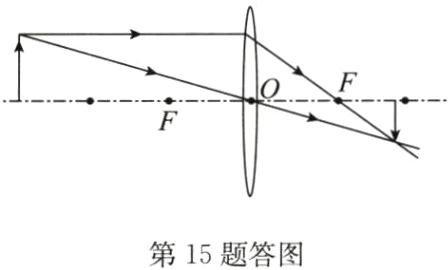

如答图所示
如答图所示

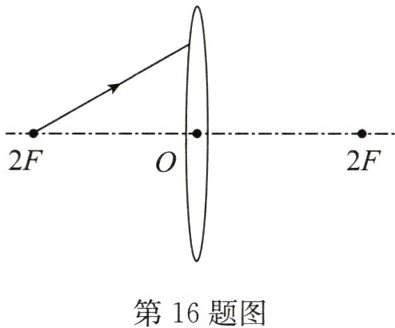

16. 在图中画出通过凸透镜的折射光线.
答案：
如答图所示
如答图所示
17. (2024·高密市三模)小明用如图甲所示的装置做“探究凸透镜成像的规律”的实验,在实验过程中不断移动烛焰位置,观察到如图乙①至⑥的六种烛焰清晰的像,请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序,正确顺序为(
A.③②①⑤⑥④
B.⑤③①②④⑥
C.②①③⑤⑥④
D.②①③⑤④⑥
C
)A.③②①⑤⑥④
B.⑤③①②④⑥
C.②①③⑤⑥④
D.②①③⑤④⑥
答案：C
解析：
解：根据凸透镜成像规律，物距越大，像距越小，像越小，且实像倒立，虚像正立。
物距大于2倍焦距时，成倒立缩小实像，对应图②；
物距等于2倍焦距时，成倒立等大实像，对应图①；
物距在1倍焦距和2倍焦距之间时，成倒立放大实像，物距减小，像增大，对应图③、⑤；
物距小于1倍焦距时，成正立放大虚像，物距减小，像减小，对应图⑥、④。
按蜡烛到凸透镜距离由远到近，像的顺序为②①③⑤⑥④。
答案：C
物距大于2倍焦距时，成倒立缩小实像，对应图②；
物距等于2倍焦距时，成倒立等大实像，对应图①；
物距在1倍焦距和2倍焦距之间时，成倒立放大实像，物距减小，像增大，对应图③、⑤；
物距小于1倍焦距时，成正立放大虚像，物距减小，像减小，对应图⑥、④。
按蜡烛到凸透镜距离由远到近，像的顺序为②①③⑤⑥④。
答案：C
