13. 小明给弟弟变了个魔术,他将装有一枚硬币的杯子放在弟弟面前,如图所示,弟弟在A处看不到硬币,这是因为光沿
直线
传播.小明向杯中缓缓注水后,弟弟能看到硬币了,这是由光的折射
产生的现象,弟弟看到的是硬币的虚
(选填“实”或“虚”)像.答案：直线 折射 虚
14. 为倡导低碳出行,某县增设了多处共享单车取车点.取车时,可用手机扫描车桩上的二维码来开启车锁.手机扫描二维码时,手机镜头相当于
凸
透镜,当手机镜头靠近二维码扫描时,物距变小
(选填“变大”或“变小”),手机屏幕上的像变大
(选填“变大”或“变小”).答案：凸 变小 变大

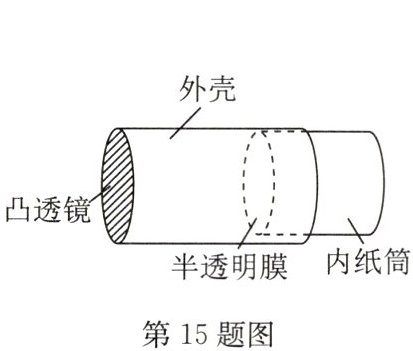

15. (2024·泰兴市一模)小明用一个焦距不大的凸透镜自制了一架如图所示的成像装置,外壳的长度为16 cm.若将凸透镜对准窗外景物,在外壳内前后移动内纸筒,在半透明膜上可以得到景物
缩小
(选填“放大”或“缩小”)的像;若要使近处的物体也能在半透明膜上成像,则小明所选的凸透镜的焦距应不超过8
cm;若将凸透镜换为带小孔的不透明纸板,在同一位置观察同一个物体时,物体在半透明膜上成像形状不变
(选填“改变”或“不变”).答案：缩小 8 不变
16. 如图所示,许多超市为方便顾客结账,安装了“刷脸机”.“刷脸机”的摄像头实际上是一个凸透镜,该类透镜在日常生活中可以用来矫正
远视眼
(选填“近视眼”或“远视眼”);人要站在“刷脸机”的二倍焦距以外,此时能成一个缩小
(选填“缩小”或“放大”)的实像;当人远离“刷脸机”时,这个像将变小
(选填“变大”“变小”或“不变”).答案：远视眼 缩小 变小
17. 某同学利用光具座、凸透镜、蜡烛、光屏探究凸透镜成像的规律,记录物距u、像距v得到的图像如图所示,则 (
A.当u= 10 cm时,成倒立、等大的像
B.当u= 15 cm时,成正立、放大的像
C.当u= 20 cm时,成倒立、放大的像
D.当u= 25 cm时,成倒立、缩小的像
D
)A.当u= 10 cm时,成倒立、等大的像
B.当u= 15 cm时,成正立、放大的像
C.当u= 20 cm时,成倒立、放大的像
D.当u= 25 cm时,成倒立、缩小的像
答案：D
解析：
解：由图像可知，当$\frac{1}{u}=5.0\,\text{m}^{-1}$时，$\frac{1}{v}=5.0\,\text{m}^{-1}$，则$u=v=0.2\,\text{m}=20\,\text{cm}$，此时成倒立、等大的像，故凸透镜焦距$f=\frac{u}{2}=10\,\text{cm}$。
A. 当$u=10\,\text{cm}$时，$u=f$，不成像，A错误。
B. 当$u=15\,\text{cm}$时，$f＜u＜2f$，成倒立、放大的实像，B错误。
C. 当$u=20\,\text{cm}$时，$u=2f$，成倒立、等大的实像，C错误。
D. 当$u=25\,\text{cm}$时，$u＞2f$，成倒立、缩小的实像，D正确。
答案：D
A. 当$u=10\,\text{cm}$时，$u=f$，不成像，A错误。
B. 当$u=15\,\text{cm}$时，$f＜u＜2f$，成倒立、放大的实像，B错误。
C. 当$u=20\,\text{cm}$时，$u=2f$，成倒立、等大的实像，C错误。
D. 当$u=25\,\text{cm}$时，$u＞2f$，成倒立、缩小的实像，D正确。
答案：D
