20.(6分)根据题目要求作图
(1)如图甲所示,一束光从空气斜射入水中,请画出光在水中大致的折射光线。

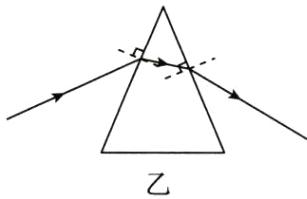

(2)如图乙所示,一束光射向玻璃三棱镜并穿过三棱镜,请画出这束光进入三棱镜和离开三棱镜的大致光线(画出法线)。

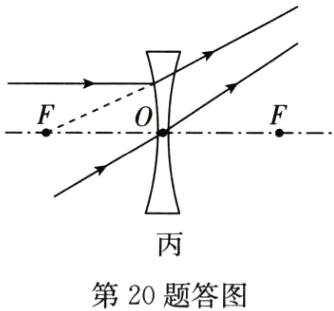

(3)如图丙所示,画出经过凹透镜折射后的光线。

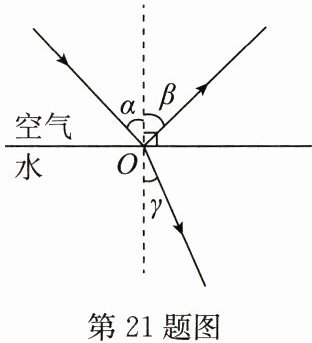

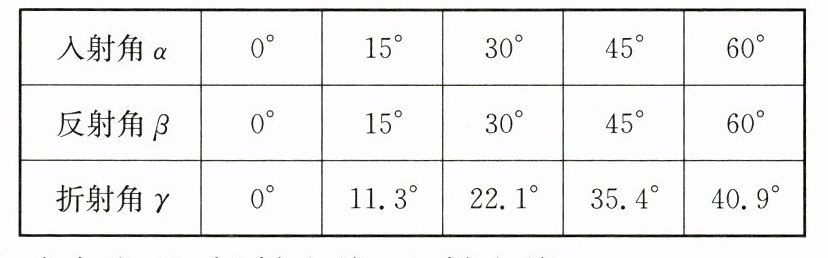

21.(10分)小明在做“探究光的折射规律”实验,如图是光从空气斜射入水中时的光路,通过实验还得到如表数据：


(1)实验中发现,折射光线、入射光线和法线在内,折射光线和入射光线分别位于法线的两侧。
(2)分析表中数据,可得出结论：光从空气斜射到水中时,折射角(选填“大于”“等于”或“小于”)入射角。
(3)小明发现,光从空气斜射到水面时,光不但会发生折射现象,还会发生现象,而且反射角(选填“大于”“等于”或“小于”)入射角。
(4)若光从水斜射入空气,入射角为11.3°时,则折射角为。

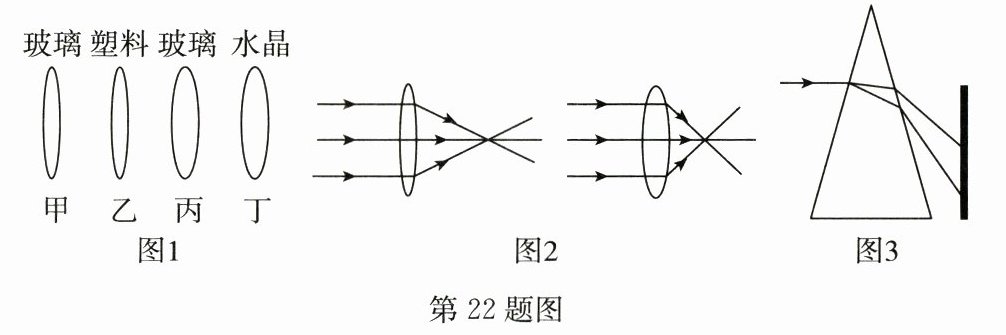

22.(10分)小明在学习了凸透镜后,想探究凸透镜的焦距大小与什么因素有关,于是他让平行光通过如图1的四个透镜(其中甲、乙和丙、丁是两组形状相同的凸透镜,它们分别用玻璃、塑料和水晶制成)。

(1)当与主光轴平行的光经过甲、丙两凸透镜后会聚于焦点处,如图2所示,比较两次实验数据,可以得到的结论：在凸透镜的材料相同时,凸透镜表面越凸,凸透镜的焦距越(选填“大”或“小”)。
(2)如果要探究凸透镜的焦距大小与材料的关系,应选择两个透镜,这里主要用到的一个物理研究方法是。
(3)联想到如图3光的色散现象,如果分别用红光和紫光测同一个凸透镜的焦距,用(选填“红”或“紫”)光测出的凸透镜焦距更大。
(4)小明用乙透镜测焦距时发现边缘有一小块已经缺损,这会使测得的焦距(选填“变大”“变小”或“不变”)。
