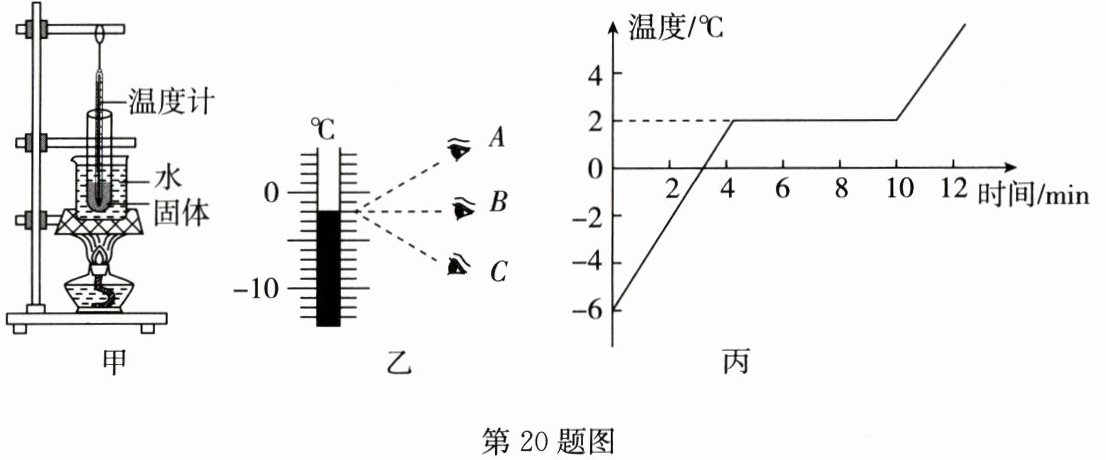

20. (7分)小兵同学用如图甲所示的实验装置探究熔化特点.
(1)实验中除图甲中所示器材,还需要的测量工具是
(2)实验中,对烧杯加热一段时间后,温度计示数如图乙,若小兵所测得的温度值比真实值要高,则他可能是按图乙中的
(3)实验中描绘出该物质的温度随时间变化的关系图像如图丙所示,该物质是
(4)继续加热一段时间后,小兵发现烧杯中的水和试管中的液体都已沸腾,则可判断该液体的沸点比水的沸点
(1)实验中除图甲中所示器材,还需要的测量工具是
秒表
.(2)实验中,对烧杯加热一段时间后,温度计示数如图乙,若小兵所测得的温度值比真实值要高,则他可能是按图乙中的
A
(选填“A”“B”或“C”)方法进行读数的,此时温度计真实的示数为-2
℃.(3)实验中描绘出该物质的温度随时间变化的关系图像如图丙所示,该物质是
晶体
(选填“晶体”或“非晶体”),熔点是2
℃.(4)继续加热一段时间后,小兵发现烧杯中的水和试管中的液体都已沸腾,则可判断该液体的沸点比水的沸点
低
(选填“高”“低”或“相等”),理由是液体温度到达沸点后，继续加热温度不变，若液体沸点与水的沸点相等或比水的沸点高，则当水的温度到达沸点时温度不再变化，则液体温度到达水的沸点后不会从水吸热，不会沸腾，因此液体沸点一定比水低
.答案：(1)秒表 (2)A -2 (3)晶体 2 (4)低 液体温度到达沸点后，继续加热温度不变，若液体沸点与水的沸点相等或比水的沸点高，则当水的温度到达沸点时温度不再变化，则液体温度到达水的沸点后不会从水吸热，不会沸腾，因此液体沸点一定比水低
解析：
(1)秒表
(2)A -2
(3)晶体 2
(4)低 液体温度到达沸点后需继续吸热才能沸腾，若液体沸点等于或高于水的沸点，水沸腾后温度不变，液体无法从水吸热，故液体沸点比水低
(2)A -2
(3)晶体 2
(4)低 液体温度到达沸点后需继续吸热才能沸腾，若液体沸点等于或高于水的沸点，水沸腾后温度不变，液体无法从水吸热，故液体沸点比水低

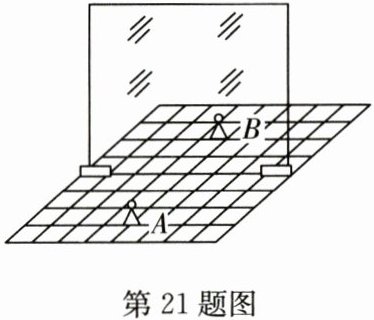

21. (6分)如图所示,小明做“探究平面镜成像的特点”实验,他将棋子A放在玻璃板前,在玻璃板后移动棋子B,直至与A的像重合.
(1)选择与A完全相同的棋子B,是为了比较像和物的
(2)改变自己的位置,观察棋子A的像. 当他远离玻璃板时,像的大小将
(3)移走棋子B,将一张白纸竖直放在该位置,直接观察白纸,白纸上
(1)选择与A完全相同的棋子B,是为了比较像和物的
大小
关系. 在方格纸上进行实验,是为了便于比较像和物体到达平面镜的距离
.(2)改变自己的位置,观察棋子A的像. 当他远离玻璃板时,像的大小将
不变
. 当他向右移动时,像的位置相对于玻璃板将不变
.(均选填“向左”“不变”或“向右”)(3)移走棋子B,将一张白纸竖直放在该位置,直接观察白纸,白纸上
不能
看到棋子A的像,说明平面镜成的是虚
像.答案：(1)大小 像和物体到达平面镜的距离
(2)不变 不变 (3)不能 虚
(2)不变 不变 (3)不能 虚
