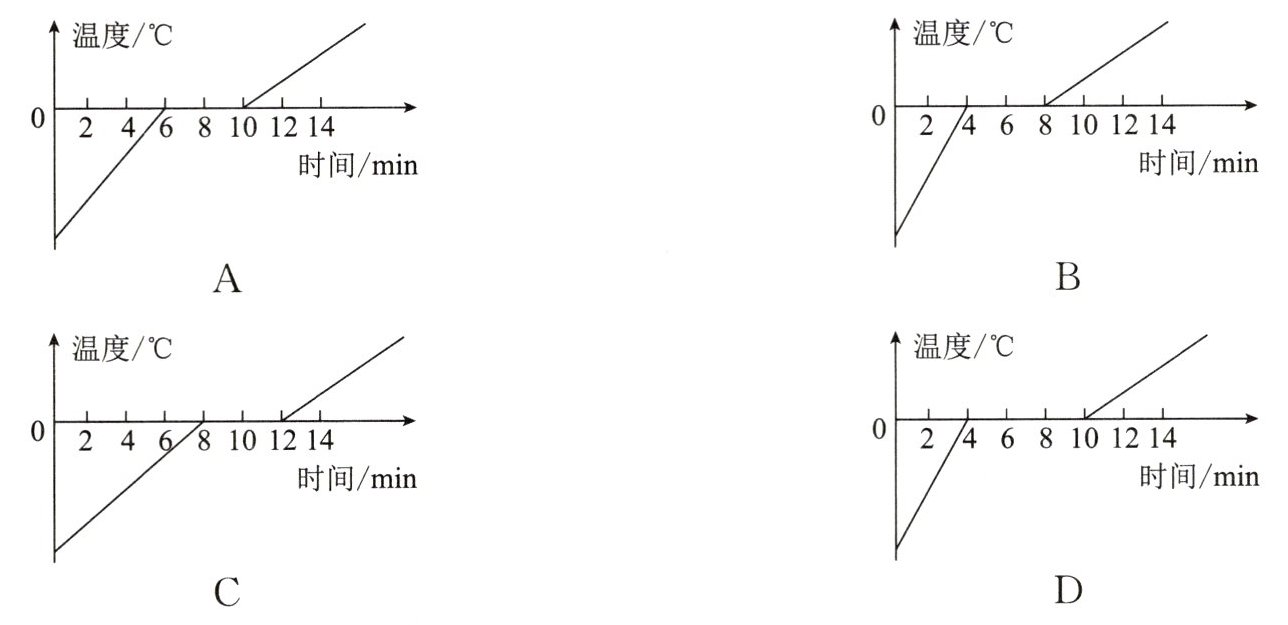

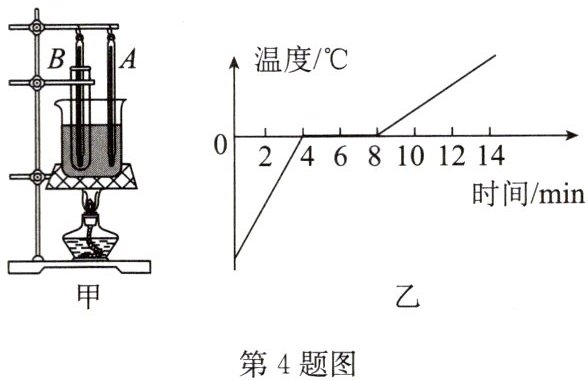

4. (2023·通州区期末)如图甲所示,在试管和烧杯中分别放入适量的碎冰,再把试管放入烧杯中,并各放置一支温度计,然后点燃酒精灯.如图乙是烧杯中的温度计A的示数随时间变化的图像,已知试管内的冰熔化过程历时4min,则试管中温度计B的示数随时间变化的图像可能正确的是 (
C
)答案：C
解析：
解：烧杯中的冰先吸热升温至0℃，然后熔化，熔化过程温度保持0℃不变。试管中的冰初始温度低于0℃，会从烧杯中吸热升温至0℃。此时烧杯中的冰仍在熔化，温度保持0℃，试管中的冰达到熔点且能继续吸热，开始熔化，熔化过程历时4min，温度保持0℃不变。待试管中的冰完全熔化后，继续吸热温度才会升高。因此，试管中温度计B的示数变化过程为：先升高到0℃，然后保持0℃4min，最后再升高。图像C符合这一过程。
答案：C
答案：C
