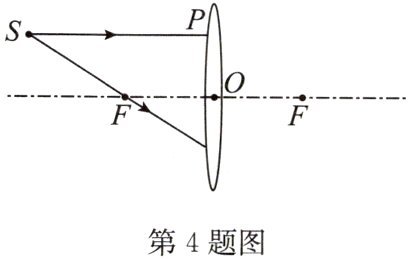

4. 请在如图中将折射光线补画完整(F是凸透镜的焦点,O是凸透镜的光心,光线SP平行于主光轴)。
答案：
如答图所示
如答图所示

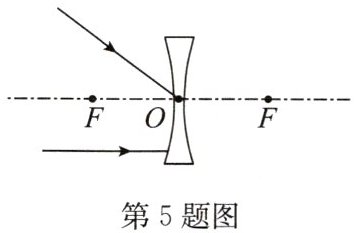

5. (2024·中山市一模)请在如图中画出入射光线经过凹透镜后的光线(请保留作图痕迹)。

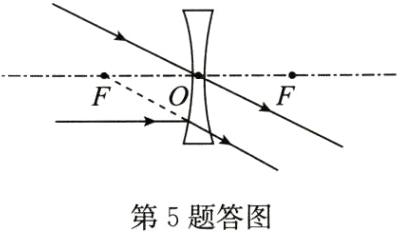

答案：
如答图所示
如答图所示
6. (2024·扬州期中)如图所示,将一只凸透镜正对着太阳,把一张纸放在它下方,纸上呈现一个圆形光斑,光斑直径小于透镜直径,测得光斑到透镜的距离为L。(1)若透镜焦距小于L,透镜逐渐靠近纸面,会看到圆光斑
先变小后变大
(填光斑大小变化情况)。(2)若透镜焦距大于L,保持透镜到纸的距离不变,换用一个大小相同但焦距更大的同类型透镜,会看到光斑变大
(选填“变大”“不变”或“变小”)。答案：(1)先变小后变大 (2)变大
7. (2024·南通期末)如图所示,小明在阳光下借助不同的器材,在光屏上看到了不同的光学现象,请填写各序号代表的相应现象或光学知识。(1)
光的直线传播
。(2)光的直线传播(小孔成像)
。(3)彩色光带
。(4)光的折射(光的会聚作用)
。答案：(1)光的直线传播 (2)光的直线传播(小孔成像) (3)彩色光带 (4)光的折射(光的会聚作用)
解析：
解：
(1) 影子是光沿直线传播形成的，由于光射向不透明纸板时被挡住，在纸板后光不能到达的区域形成影子，所以（1）是光的直线传播。
(2) 带方孔的纸板在光屏上形成圆形光斑，这是小孔成像现象，小孔成像的原理是光的直线传播，所以（2）是光的直线传播(小孔成像)。
(3) 三棱镜能使太阳光发生色散，在光屏上形成彩色光带，所以（3）是彩色光带。
(4) 凸透镜对光有会聚作用，能使平行光会聚于一点形成小亮点，这是光的折射现象，所以（4）是光的折射(光的会聚作用)。
故答案依次为：(1)光的直线传播；(2)光的直线传播(小孔成像)；(3)彩色光带；(4)光的折射(光的会聚作用)。
(1) 影子是光沿直线传播形成的，由于光射向不透明纸板时被挡住，在纸板后光不能到达的区域形成影子，所以（1）是光的直线传播。
(2) 带方孔的纸板在光屏上形成圆形光斑，这是小孔成像现象，小孔成像的原理是光的直线传播，所以（2）是光的直线传播(小孔成像)。
(3) 三棱镜能使太阳光发生色散，在光屏上形成彩色光带，所以（3）是彩色光带。
(4) 凸透镜对光有会聚作用，能使平行光会聚于一点形成小亮点，这是光的折射现象，所以（4）是光的折射(光的会聚作用)。
故答案依次为：(1)光的直线传播；(2)光的直线传播(小孔成像)；(3)彩色光带；(4)光的折射(光的会聚作用)。
