1.
物体
到透镜
的距离称为物距,用字母$ u $
表示.像
到透镜
的距离称为像距,用字母$ v $
表示.答案：物体 透镜 $ u $ 像 透镜 $ v $
2. 实像是能在
光屏
上呈现的像,它是由实际光线
会聚而成的.答案：光屏 实际光线

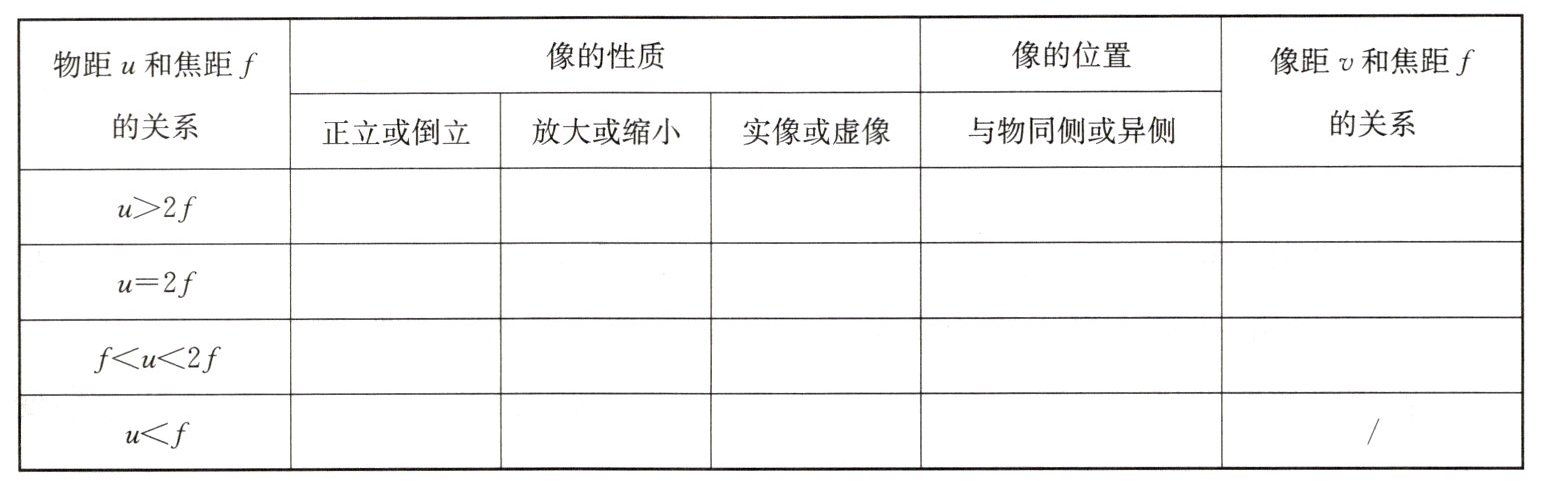

3. 凸透镜成像的规律
如表所示
|物距 $ u $ 和焦距 $ f $ 的关系|像的性质| | |像的位置|像距 $ v $ 和焦距 $ f $ 的关系|
|--|--|--|--|--|--|
| |正立或倒立|放大或缩小|实像或虚像|与物同侧或异侧| |
| $ u ＞ 2f $ |倒立|缩小|实像|异侧| $ f ＜ v ＜ 2f $ |
| $ u = 2f $ |倒立|等大|实像|异侧| $ v = 2f $ |
| $ f ＜ u ＜ 2f $ |倒立|放大|实像|异侧| $ v ＞ 2f $ |
| $ u ＜ f $ |正立|放大|虚像|同侧| / |
|物距 $ u $ 和焦距 $ f $ 的关系|像的性质| | |像的位置|像距 $ v $ 和焦距 $ f $ 的关系|
|--|--|--|--|--|--|
| |正立或倒立|放大或缩小|实像或虚像|与物同侧或异侧| |
| $ u ＞ 2f $ |倒立|缩小|实像|异侧| $ f ＜ v ＜ 2f $ |
| $ u = 2f $ |倒立|等大|实像|异侧| $ v = 2f $ |
| $ f ＜ u ＜ 2f $ |倒立|放大|实像|异侧| $ v ＞ 2f $ |
| $ u ＜ f $ |正立|放大|虚像|同侧| / |
答案：如表所示
|物距 $ u $ 和焦距 $ f $ 的关系|像的性质| | |像的位置|像距 $ v $ 和焦距 $ f $ 的关系|
|--|--|--|--|--|--|
| |正立或倒立|放大或缩小|实像或虚像|与物同侧或异侧| |
| $ u ＞ 2f $ |倒立|缩小|实像|异侧| $ f ＜ v ＜ 2f $ |
| $ u = 2f $ |倒立|等大|实像|异侧| $ v = 2f $ |
| $ f ＜ u ＜ 2f $ |倒立|放大|实像|异侧| $ v ＞ 2f $ |
| $ u ＜ f $ |正立|放大|虚像|同侧| / |
|物距 $ u $ 和焦距 $ f $ 的关系|像的性质| | |像的位置|像距 $ v $ 和焦距 $ f $ 的关系|
|--|--|--|--|--|--|
| |正立或倒立|放大或缩小|实像或虚像|与物同侧或异侧| |
| $ u ＞ 2f $ |倒立|缩小|实像|异侧| $ f ＜ v ＜ 2f $ |
| $ u = 2f $ |倒立|等大|实像|异侧| $ v = 2f $ |
| $ f ＜ u ＜ 2f $ |倒立|放大|实像|异侧| $ v ＞ 2f $ |
| $ u ＜ f $ |正立|放大|虚像|同侧| / |
4. 由凸透镜成像的规律可知
(1)对于某个凸透镜来说:物体通过凸透镜成像的性质与
(2)凸透镜所成的实像总是
(1)对于某个凸透镜来说:物体通过凸透镜成像的性质与
物距
有关. 主光轴上有两个位置是成像性质的分界点:①二倍焦距
处,是物体成缩小实像与放大实像的分界点;②一倍焦距
处,是物体成倒立实像与正立虚像的分界点.(2)凸透镜所成的实像总是
倒立
的,像与物在凸透镜的异
(选填“同”或“异”)侧;凸透镜所成的虚像总是正立
、放大
的,像与物在凸透镜的同
(选填“同”或“异”)侧.答案：(1)物距 ①二倍焦距 ②一倍焦距 (2)倒立 异 正立 放大 同
解析：
解：
(1) 对于某个凸透镜来说，物体通过凸透镜成像的性质与物距有关。主光轴上有两个位置是成像性质的分界点：
① 二倍焦距处是物体成缩小实像与放大实像的分界点；
② 一倍焦距处是物体成倒立实像与正立虚像的分界点。
(2) 凸透镜所成的实像总是倒立的，像与物在凸透镜的异侧；凸透镜所成的虚像总是正立、放大的，像与物在凸透镜的同侧。
(1) 对于某个凸透镜来说，物体通过凸透镜成像的性质与物距有关。主光轴上有两个位置是成像性质的分界点：
① 二倍焦距处是物体成缩小实像与放大实像的分界点；
② 一倍焦距处是物体成倒立实像与正立虚像的分界点。
(2) 凸透镜所成的实像总是倒立的，像与物在凸透镜的异侧；凸透镜所成的虚像总是正立、放大的，像与物在凸透镜的同侧。
1. 小明在探究凸透镜成像规律时,保持凸透镜的位置不变,先后把蜡烛放在如图所示的$a$、$b$、$c$、$d$四点,并分别调整光屏的位置. 请回答下列问题:
(1)蜡烛放在
(2)蜡烛放在
(3)蜡烛放在
(4)蜡烛放在$2F$点时,则此时像的性质是
(1)蜡烛放在
$ c $
点时,屏上出现的实像最大,像的性质是倒立、放大的实像
.(2)蜡烛放在
$ a $
点时,屏上出现的实像最小,像的性质是倒立、缩小的实像
.(3)蜡烛放在
$ d $
点时,屏上得不到像,此时像的性质是正立、放大的虚像
.(4)蜡烛放在$2F$点时,则此时像的性质是
倒立、等大的实像
.答案：(1) $ c $ 倒立、放大的实像 (2) $ a $ 倒立、缩小的实像 (3) $ d $ 正立、放大的虚像 (4)倒立、等大的实像
