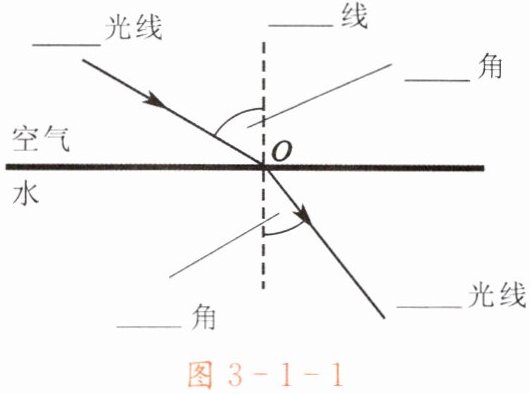

1. 光从一种介质斜射入另一种介质时,传播方向发生偏折的现象叫作光的。图3-1-1为光从空气斜射入水中的折射光路,请在图中的横线上填入适当的内容。

2. 当光从空气斜射入水(或玻璃)中时,折射光线法线方向,即折射角入射角；当光从水(或玻璃)斜射入空气中时,折射光线法线方向,即折射角入射角。光发生折射时,入射光线、折射光线和法线在平面内。

例题1 水“浮”硬币。

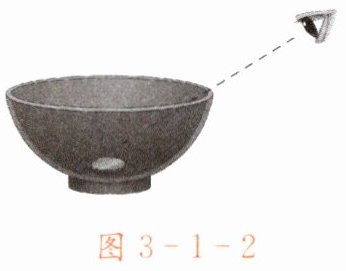

如图3-1-2所示,把一枚硬币放在碗底,然后向后退到恰好看不见它为止。再让别人缓缓地向碗中倒水(注意不能移动硬币),这时你看到什么现象？实际做一做,并解释这个现象。

点 拨 注意,倒水后从硬币上射出的光线在通过水面时会发生折射。

例题2 利用“插针法”研究光通过平行玻璃砖的光路。

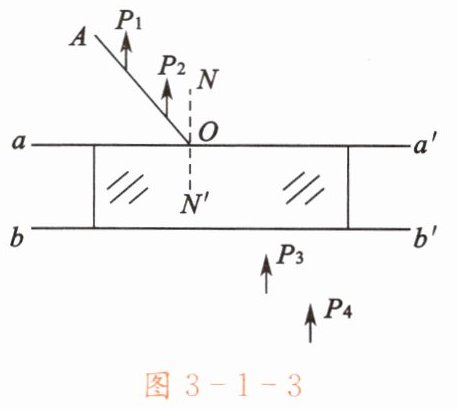

准备一块平行玻璃砖、一张白纸、一把直尺和几枚大头针,按照图3-1-3,先在白纸上画一条直线 $ aa' $ 作为界面,过 $ aa' $ 上的一点画出界面的法线 $ NN' $,并画一条线段 $ AO $ 作为入射光线。然后把长方形玻璃砖放在白纸上,使它的长边与 $ aa' $ 对齐,画出玻璃砖的另一边 $ bb' $。在线段 $ AO $ 上竖直插上两枚大头针 $ P_1 $、$ P_2 $,透过玻璃砖观察大头针 $ P_1 $、$ P_2 $ 的像,调整视线方向,直到 $ P_1 $ 的像被 $ P_2 $ 挡住；再在观察的这一侧插上两枚大头针 $ P_3 $、$ P_4 $,使 $ P_3 $ 挡住 $ P_1 $、$ P_2 $,$ P_4 $ 挡住 $ P_1 $、$ P_2 $、$ P_3 $,分别记下 $ P_3 $、$ P_4 $ 的位置。

请根据白纸上的四条线($ AO $、$ NN' $、$ aa' $、$ bb' $)和五个点($ O $、$ P_1 $、$ P_2 $、$ P_3 $、$ P_4 $),画出光通过平行玻璃砖的折射光路,分析折射规律,指出从玻璃砖下表面射出的光线与上表面射入的光线在方向上有何关系。
点 拨 注意 $ P_3 $、$ P_4 $ 连线的物理意义及该连线与 $ bb' $ 的交点的物理意义。注意 $ aa' $ 与 $ bb' $ 的平行关系及光路的可逆性。
