例题3 探究折射角的变化。
光从水斜射入空气中时,折射角大于入射角。入射角增大时,折射角也会不断增大吗？请设计一个实验来验证你的猜想。
点 拨 注意开始时入射角不要太大,然后逐渐增大入射角。
光从水斜射入空气中时,折射角大于入射角。入射角增大时,折射角也会不断增大吗？请设计一个实验来验证你的猜想。
点 拨 注意开始时入射角不要太大,然后逐渐增大入射角。
答案：答题卡：
实验目的：验证光从水斜射入空气中时，入射角增大，折射角是否不断增大。
实验器材：水槽、水、激光笔、量角器、白纸板。
实验步骤：
水槽中装入适量水。
用激光笔沿白纸板将光线从水中斜射入空气中，用量角器分别测出入射角$θ_1$和折射角$θ_2$，记录数据。
保持其他条件不变，逐渐增大入射角，重复步骤 2，多次测量并记录对应的入射角和折射角数据。
实验数据记录表格：
|实验次数|入射角$θ_1$|折射角$θ_2$|
| ---- | ---- | ---- |
|1| | |
|2| | |
|3| | |
|$\cdots$| | |
实验结论：通过分析实验数据，发现随着入射角的增大，折射角也随之增大，即光从水斜射入空气中时，入射角增大，折射角不断增大。
实验目的：验证光从水斜射入空气中时，入射角增大，折射角是否不断增大。
实验器材：水槽、水、激光笔、量角器、白纸板。
实验步骤：
水槽中装入适量水。
用激光笔沿白纸板将光线从水中斜射入空气中，用量角器分别测出入射角$θ_1$和折射角$θ_2$，记录数据。
保持其他条件不变，逐渐增大入射角，重复步骤 2，多次测量并记录对应的入射角和折射角数据。
实验数据记录表格：
|实验次数|入射角$θ_1$|折射角$θ_2$|
| ---- | ---- | ---- |
|1| | |
|2| | |
|3| | |
|$\cdots$| | |
实验结论：通过分析实验数据，发现随着入射角的增大，折射角也随之增大，即光从水斜射入空气中时，入射角增大，折射角不断增大。

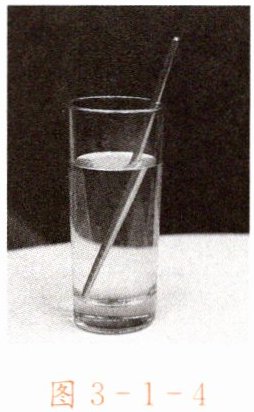

1. 如图3-1-4所示,斜插入水中的筷子,在水中的部分好像向下弯折了,这是由于光从
水
射向空气
时发生了折射
。答案：水
空气
折射
空气
折射
2. 从物理学的角度说,“坐井观天,所见甚小”是由于光的
直线传播
,“湖静映彩霞”和“池清疑水浅”分别说的是光的反射
现象和光的折射
现象。答案：直线传播
反射
折射
反射
折射
3. 某人通过清澈的水面看到“白云”和“游鱼”,他看到的“白云”是
虚
(虚/实)像,这是由于光的反射
现象引起的。他看到的“游鱼”是虚
(虚/实)像,这是由于光的折射
现象引起的。答案：虚
反射
虚
折射
反射
虚
折射
4. 当光线在两种介质的界面发生折射时,若减小入射角,则折射角将
减小
。当入射角减为 $ 0^{\circ} $ 时,折射角等于0°
,反射角等于0°
。答案：减小
0°
0°
0°
0°
5. 从玻璃台板的上方看压在玻璃台板下的字,看到的是(
A.字的虚像,比字的实际位置高
B.字的虚像,比字的实际位置低
C.字的实像,比字的实际位置高
D.字的实像,比字的实际位置低
A
)。A.字的虚像,比字的实际位置高
B.字的虚像,比字的实际位置低
C.字的实像,比字的实际位置高
D.字的实像,比字的实际位置低
答案：A

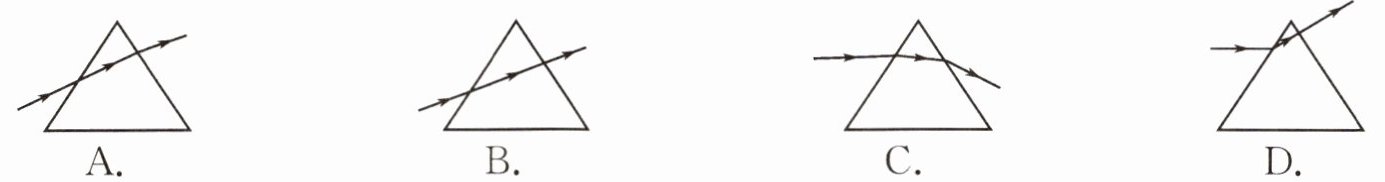

6. 一束光线穿过玻璃三棱镜的四幅光路图如图所示,根据光的折射特点判断,其中正确的是(
C
)。答案：C
