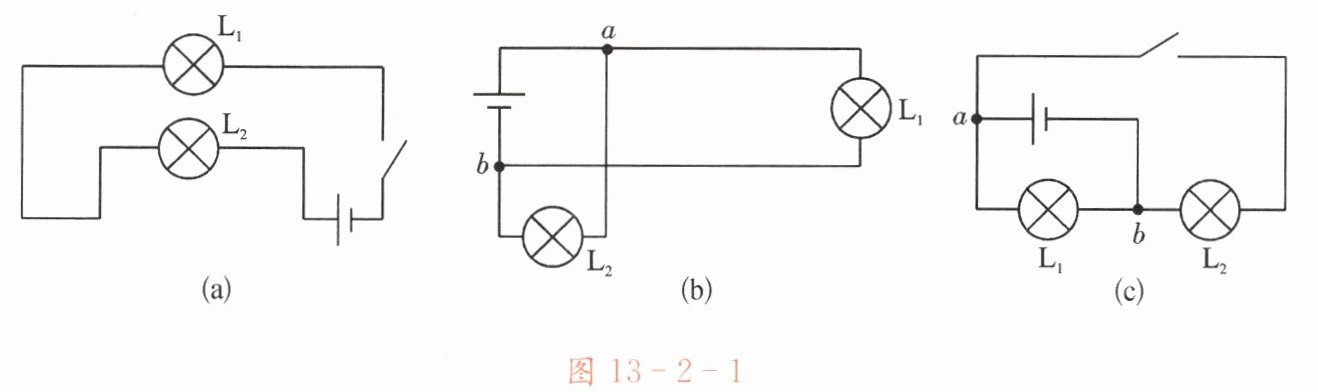

例题2 如图13 - 2 - 1所示的三个电路,哪个是串联电路,哪个是并联电路？
解 析 判断电路是串联的还是并联的,最好的办法是从图中电源的正极出发,用铅笔轻轻地沿电流的路径“走”上一圈,回到电源的负极。在这一圈中,如果一直没有“分岔”,即没有出现支路,这是串联电路；如出现“分岔”,即出现支路,且各支路电流汇合后又流回负极,这是并联电路。
因此,关键的一步是先找到电源,无论图中的电源在何处,都要从电源的正极出发,“走”一圈,结论就出来了。据此可判断图13 - 2 - 1(a)所示电路为串联电路,图13 - 2 - 1(b)、(c)所示电路为并联电路。
说 明 判断电路的串联或并联,切不可凭表面印象“想当然”。如果从表面上看,认为图13 - 2 - 1(a)是并联电路,或把图13 - 2 - 1(c)看成串联电路,那就错了。因此,“电流法”是识别电路和检查电路连接情况的重要方法,要认真掌握。
解 析 判断电路是串联的还是并联的,最好的办法是从图中电源的正极出发,用铅笔轻轻地沿电流的路径“走”上一圈,回到电源的负极。在这一圈中,如果一直没有“分岔”,即没有出现支路,这是串联电路；如出现“分岔”,即出现支路,且各支路电流汇合后又流回负极,这是并联电路。
因此,关键的一步是先找到电源,无论图中的电源在何处,都要从电源的正极出发,“走”一圈,结论就出来了。据此可判断图13 - 2 - 1(a)所示电路为串联电路,图13 - 2 - 1(b)、(c)所示电路为并联电路。
说 明 判断电路的串联或并联,切不可凭表面印象“想当然”。如果从表面上看,认为图13 - 2 - 1(a)是并联电路,或把图13 - 2 - 1(c)看成串联电路,那就错了。因此,“电流法”是识别电路和检查电路连接情况的重要方法,要认真掌握。
答案：图(a)是串联电路，图(b)、(c)是并联电路。
解析：
从电源正极出发，沿电流路径分析：
图(a)：电流从正极出发依次经过$L_1$、$L_2$后回到负极，无分岔，是串联电路。
图(b)：电流从正极出发在a点分岔，一支路经$L_1$，另一支路经$L_2$，在b点汇合后回到负极，是并联电路。
图(c)：电流从正极出发在a点分岔，一支路经$L_1$到b点，另一支路经$L_2$到b点，然后汇合回到负极，是并联电路。
图(a)：电流从正极出发依次经过$L_1$、$L_2$后回到负极，无分岔，是串联电路。
图(b)：电流从正极出发在a点分岔，一支路经$L_1$，另一支路经$L_2$，在b点汇合后回到负极，是并联电路。
图(c)：电流从正极出发在a点分岔，一支路经$L_1$到b点，另一支路经$L_2$到b点，然后汇合回到负极，是并联电路。
例题3 根据图13 - 2 - 2(a)所示的电路图,将图13 - 2 - 2(b)中的电路元件连接起来。
解 析 首先要根据电路图弄清楚各元件的连接情况。由图13 - 2 - 2(a)可知,灯泡$L_{1}$、$L_{2}$并联,$S_{1}控制灯泡L_{1}$,$S_{2}控制灯泡L_{2}$,开关$S$在干路上。并联电路的分流点为$a$,汇流点为$b$。然后,在图13 - 2 - 2(b)中连接实物图。
连接实物图有两种方法。
第一种方法是先连接好两条支路,即灯泡$L_{1}与S_{1}$串联,灯泡$L_{2}与S_{2}$串联,然后将两支路“头头相接”,标上字母$a$,“尾尾相接”,标上字母$b$。$a$与电源正极相连接,$b经过开关S$与电源负极相连接。
第二种方法是顺着电流方向,将电源与其中一个支路连接成一个回路。例如,电流从电源正极$\to L_{1} \to S_{1} \to S \to$电源负极,然后把另一支路连接在$a$、$b$两点间。
说 明 为了便于记忆和掌握,上述第二种方法的操作口诀为“一竿子插到底,锦上添花”。
解 析 首先要根据电路图弄清楚各元件的连接情况。由图13 - 2 - 2(a)可知,灯泡$L_{1}$、$L_{2}$并联,$S_{1}控制灯泡L_{1}$,$S_{2}控制灯泡L_{2}$,开关$S$在干路上。并联电路的分流点为$a$,汇流点为$b$。然后,在图13 - 2 - 2(b)中连接实物图。
连接实物图有两种方法。
第一种方法是先连接好两条支路,即灯泡$L_{1}与S_{1}$串联,灯泡$L_{2}与S_{2}$串联,然后将两支路“头头相接”,标上字母$a$,“尾尾相接”,标上字母$b$。$a$与电源正极相连接,$b经过开关S$与电源负极相连接。
第二种方法是顺着电流方向,将电源与其中一个支路连接成一个回路。例如,电流从电源正极$\to L_{1} \to S_{1} \to S \to$电源负极,然后把另一支路连接在$a$、$b$两点间。
说 明 为了便于记忆和掌握,上述第二种方法的操作口诀为“一竿子插到底,锦上添花”。
答案：答题卡作答：
1. 按第一种方法连接：
将$L_1$与$S_1$串联成一条支路，$L_2$与$S_2$串联成另一条支路。
把两支路“头头相接”标为$a$点，“尾尾相接”标为$b$点。
$a$点与电源正极相连，$b$点经开关$S$与电源负极相连。
2. 按第二种方法连接：
电流从电源正极$\to L_1\to S_1\to S\to$电源负极，连成一个回路。
把$L_2$与$S_2$串联的支路连接在$a$、$b$两点间。
1. 按第一种方法连接：
将$L_1$与$S_1$串联成一条支路，$L_2$与$S_2$串联成另一条支路。
把两支路“头头相接”标为$a$点，“尾尾相接”标为$b$点。
$a$点与电源正极相连，$b$点经开关$S$与电源负极相连。
2. 按第二种方法连接：
电流从电源正极$\to L_1\to S_1\to S\to$电源负极，连成一个回路。
把$L_2$与$S_2$串联的支路连接在$a$、$b$两点间。
