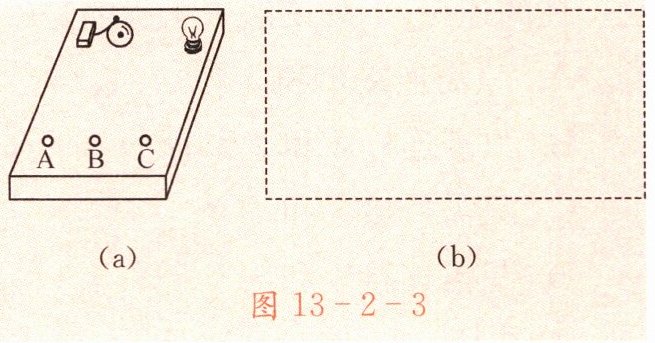

如图13 - 2 - 3(a)所示是某工厂数控机床上关键部件的控制盒,控制盒内有三个接线柱$A$、$B$、$C$以及指示灯和电铃各一只。当连接$A$、$C$时,灯亮、铃不响；当连接$A$、$B$时,铃响、灯不亮；当连接$B$、$C$时,灯不亮、铃不响。请根据上述描述,在虚线框内画出符合要求的电路图。
答案：如上述分析，电路图中电源正极接A，负极接公共节点，节点分别连接灯（至C）和铃（至B）。
（注：实际答题需画出电路图，此处文字描述等效电路图结构。）
（注：实际答题需画出电路图，此处文字描述等效电路图结构。）
解析：
（由于题目要求画出电路图，此处无法直接展示图形，正确电路图应满足：电源、灯、铃、A、B、C接线柱按以下逻辑连接：A接电源正极，灯一端接C，另一端接电源负极；铃一端接B，另一端接电源负极。）
1. 串联电路中,如果其中有一个电灯坏了,其他电灯
2. 一个开关能够同时控制电灯发光和电铃发声,这两个用电器(
A.一定是串联接入电路中
B.一定是并联接入电路中
C.可能串联也可能并联接入电路中
D.以上说法都不正确
不能
(能/不能)正常工作；并联电路中,如果其中有一个电灯坏了,其他电灯能
(能/不能)正常工作；家庭电路中的电灯的连接方式是并联
。2. 一个开关能够同时控制电灯发光和电铃发声,这两个用电器(
C
)。A.一定是串联接入电路中
B.一定是并联接入电路中
C.可能串联也可能并联接入电路中
D.以上说法都不正确
答案：1. 不能 能 并联 2. C
3. 在“组成串联电路和并联电路”的实验中,小张将两个灯泡、一个开关和一个电源连接成一个电路。闭合开关后,发现两个灯泡都不亮,经检查,小张发现有一个灯泡与灯座接触不良。小张将这个灯泡安装好后,再次闭合开关,两个灯泡都发光了。由此可以判定,两个灯泡的连接关系为
串联
。答案：3. 串联
4. 如图13 - 2 - 4所示的手电筒电路图中,开关$S与常开按钮开关S'$并联在一起控制电流。请说出两个开关是如何控制灯的亮暗的。
答案：4. 提示：开关S与常开按钮开关S'中只要有一个闭合就可以使电路处于通路状态；只有它们都断开时，电路才处于断路状态
5. 在如图13 - 2 - 5所示的电路中：
(1)要使灯泡$L_{1}$、$L_{2}$串联,应闭合开关
(2)若闭合开关$S_{1}$、$S_{2}$,断开开关$S_{3}$,则
(3)在此电路图中,同时闭合开关
(1)要使灯泡$L_{1}$、$L_{2}$串联,应闭合开关
S₂
,断开开关S₁、S₃
。(2)若闭合开关$S_{1}$、$S_{2}$,断开开关$S_{3}$,则
L₁
亮,L₂
不亮。(3)在此电路图中,同时闭合开关
S₂、S₃
是不允许的。答案：5.（1）S₂ S₁、S₃ （2）L₁ L₂ （3）S₂、S₃
解析：
（1）$S_{2}$；$S_{1}$、$S_{3}$
（2）$L_{1}$；$L_{2}$
（3）$S_{2}$、$S_{3}$
（2）$L_{1}$；$L_{2}$
（3）$S_{2}$、$S_{3}$
6. 自动售票公交车后门两侧的扶手上各装有一个红色按钮,如图13 - 2 - 6所示。想要下车的乘客只要按下其中任何一个按钮,车内的电铃就会响起,以提醒司机停车。下列电路图中符合要求的是(
A
)。答案：6. A
