1. 滑动变阻器：
(1)构造：瓷管、电阻丝、滑片$P$、金属杆、接线柱等。

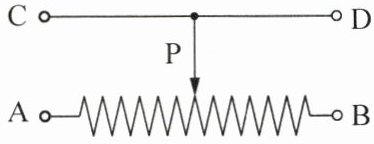

(2)结构示意图：$C\overset{P}{- - - - - - -}D$

$A\overset{—————}B$
(3)电路符号：。
(4)变阻原理：通过改变接入电路中的电阻丝的来改变电阻。
(5)使用方法：联在电路中；“一上一下”的接法改变电阻；接通电路前,应将金属滑片$P$放在变阻器阻值的位置。
(6)铭牌：某滑动变阻器标有“$50\Omega$ $1.5A$”的字样,其中$50\Omega$表示滑动变阻器的为$50\Omega$,$1.5A$表示滑动变阻器为$1.5A$。
(7)作用：①通过改变电路中的电阻,逐渐改变电路中的电流和部分电路两端的电压；
②保护电路。
(8)优缺点：可以连续改变连入电路的电阻,但不能表示连入电路的阻值。

(9)应用：电位器等。

例题1 如图14 - 2 - 2所示的电路,闭合开关$S$,当滑片$P$向右移动时,电路中的电流怎样变化？

解析$M与滑动变阻器的C$接线柱相连,$N与滑动变阻器的B$接线柱相连,电流流经的路径由$M→C→P→B→N$,滑动变阻器的金属杆和滑片$P$部分相当于导线,因此滑片在移动的过程中,这一部分的电阻改变很小,可忽略不计；而由$P经B$流出的路径中,电阻的长度发生了改变,当$P$向右移时,滑动变阻器连入电路的部分$PB$段的长度变短,其阻值$R_{PB}$将变小,所以电路中的电流将变大。
说明1. 滑动变阻器的滑片$P$左右滑动时,会改变接入电路的电阻线的长度而使电阻改变,从而引起电路中电流的变化。具体可按以下顺序判断：
(1)确定滑动变阻器在电路中的接法；
(2)根据电流通过滑动变阻器的情况,判断滑动变阻器的哪段电阻线连入了电路；
(3)根据滑片$P$位置的变化,判断有电流通过的电阻线的长度变化；
(4)由电阻线的长度变化,判断接在电路中的滑动变阻器电阻大小的变化。
2. 图14 - 2 - 3列出了滑动变阻器的四种正确接法。通过分析可知,图(a)、(b)两种接法都是将滑片$P$右方的电阻线接入了电路,即下面接$B$,上面接$C或D$是等效的。同理,图(c)、(d)两种接法都是将滑片$P$左方的电阻线接入了电路。

3. 从上面的分析可知,使用滑动变阻器时,关键是要理解哪一部分电阻丝接入了电路。常见的错误是把金属棒接入部分也当成是电阻,这里应指出金属棒的电阻几乎为零。
