18. 小明家买来的洗衣机上用的是三线插头，由于家中没有三孔插座，于是他把三脚插头换成两脚插头插在两孔插座上，洗衣机照样工作，但这样做在
外壳带电
时容易造成触电事故。答案：外壳带电
解析：
【分析】
首先回忆三线插头的作用：三线插头的其中一个脚是连接用电器金属外壳与大地的，目的是当用电器内部绝缘层破损导致外壳带电时，电流可通过地线导入大地，避免人体触电。现在把三脚插头换成两脚插头，就失去了接地保护。接下来思考引发触电的场景：当洗衣机内部绝缘损坏，外壳带电时，没有地线将电导走，人体接触带电的外壳就会发生触电事故，因此需要填写外壳带电的情况。
【解析】
三线插头的接地脚用于将洗衣机的金属外壳与大地相连，正常情况下，若洗衣机内部绝缘层破损，金属外壳带电，电流会通过地线导入大地，不会对人体造成危害。当换成两脚插头后，洗衣机外壳失去了接地保护，当洗衣机外壳因内部绝缘破损而带电时，人体接触带电的外壳，电流会通过人体流向大地，从而造成触电事故。
【答案】
外壳带电
【知识点】
接地保护原理、三线插头作用
【点评】
本题考查安全用电的基础知识，提醒我们不能随意更换用电器的插头，应使用三孔插座保证用电器外壳接地，避免触电事故的发生，需增强安全用电意识。
【难度系数】
0.8
首先回忆三线插头的作用：三线插头的其中一个脚是连接用电器金属外壳与大地的，目的是当用电器内部绝缘层破损导致外壳带电时，电流可通过地线导入大地，避免人体触电。现在把三脚插头换成两脚插头，就失去了接地保护。接下来思考引发触电的场景：当洗衣机内部绝缘损坏，外壳带电时，没有地线将电导走，人体接触带电的外壳就会发生触电事故，因此需要填写外壳带电的情况。
【解析】
三线插头的接地脚用于将洗衣机的金属外壳与大地相连，正常情况下，若洗衣机内部绝缘层破损，金属外壳带电，电流会通过地线导入大地，不会对人体造成危害。当换成两脚插头后，洗衣机外壳失去了接地保护，当洗衣机外壳因内部绝缘破损而带电时，人体接触带电的外壳，电流会通过人体流向大地，从而造成触电事故。
【答案】
外壳带电
【知识点】
接地保护原理、三线插头作用
【点评】
本题考查安全用电的基础知识，提醒我们不能随意更换用电器的插头，应使用三孔插座保证用电器外壳接地，避免触电事故的发生，需增强安全用电意识。
【难度系数】
0.8
19. 当电源插头出现如图所示的两种情况时，一旦插入插座内，会造成短路的是
(b)
[选填“(a)”或“(b)”]。答案：
(b)
(b)
解析：
【分析】
首先明确短路的定义：电流不经过用电器，直接将电源两极连通的电路状态。然后观察两个插头的情况：图(a)中仅单根导线绝缘层破损，火线与零线未直接连通；图(b)中火线和零线通过破损部位直接连接，插入插座后会直接连通电源两极，符合短路的特征，由此判断出会造成短路的情况。
【解析】
短路是指电流不经过用电器，直接从电源的一端流回到另一端的电路状态。
对于图(a)：只有一根导线的绝缘层破损，火线和零线没有直接连通，插入插座后不会造成短路；
对于图(b)：火线和零线通过破损的部分直接连接在一起，当插入插座后，电流会不经过用电器直接从火线回到零线，形成短路。
因此会造成短路的是(b)。
【答案】
(b)
【知识点】
短路的定义、家庭电路故障
【点评】
本题考查对短路概念的理解和家庭电路故障的识别，需掌握短路的本质是电源两极直接连通，这是保障家庭用电安全的基础知识点。
【难度系数】
0.8
首先明确短路的定义：电流不经过用电器，直接将电源两极连通的电路状态。然后观察两个插头的情况：图(a)中仅单根导线绝缘层破损，火线与零线未直接连通；图(b)中火线和零线通过破损部位直接连接，插入插座后会直接连通电源两极，符合短路的特征，由此判断出会造成短路的情况。
【解析】
短路是指电流不经过用电器，直接从电源的一端流回到另一端的电路状态。
对于图(a)：只有一根导线的绝缘层破损，火线和零线没有直接连通，插入插座后不会造成短路；
对于图(b)：火线和零线通过破损的部分直接连接在一起，当插入插座后，电流会不经过用电器直接从火线回到零线，形成短路。
因此会造成短路的是(b)。
【答案】
(b)
【知识点】
短路的定义、家庭电路故障
【点评】
本题考查对短路概念的理解和家庭电路故障的识别，需掌握短路的本质是电源两极直接连通，这是保障家庭用电安全的基础知识点。
【难度系数】
0.8

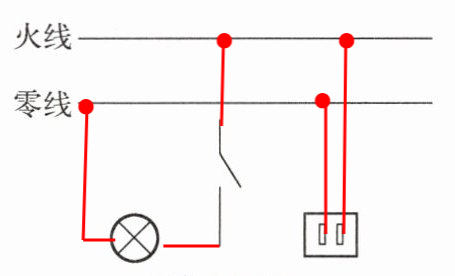

20. 小明的新书房缺少了一盏用开关控制的照明灯和一个可连接电扇的插座，请在图中为小明设计一个完整的电路。
答案：
解析：
【分析】
要设计符合要求的家庭电路，需遵循家庭电路的安全连接规则：
1. 开关控制照明灯时，开关必须与照明灯串联，且要接在火线和照明灯之间，断开开关时照明灯不带电，保障用电安全；
2. 照明灯的顶端金属点需接经开关的火线，螺旋套接零线，避免更换灯泡时触电；
3. 插座需与照明灯并联（家庭电路用电器并联），遵循“左零右火”接线原则，保证二者可独立工作。
按照以上思路逐步完成电路连接。
【解析】
1. 照明灯与开关的连接：从火线引出导线连接开关一端，开关另一端连接灯泡的顶端金属触点；灯泡的螺旋套接零线，实现开关对灯泡的控制且符合安全规范。
2. 插座的连接：插座与灯泡并联，插座左侧接线柱接零线，右侧接线柱接火线，满足“左零右火”的接线要求，确保插座可正常使用且与灯泡独立工作。
【答案】
电路连接：开关串联在火线与照明灯的顶端金属点之间，照明灯的螺旋套接零线；插座左孔接零线，右孔接火线，且插座与照明灯并联（对应画出符合要求的电路图即可）。
【知识点】
家庭电路连接规则、开关与用电器连接、插座接线原则
【点评】
本题考查家庭电路的实际应用，核心是掌握开关、灯泡、插座的正确安全连接方式，这些是家庭电路连接的基础要点，需熟练掌握以保障用电安全。
【难度系数】
0.6
要设计符合要求的家庭电路，需遵循家庭电路的安全连接规则：
1. 开关控制照明灯时，开关必须与照明灯串联，且要接在火线和照明灯之间，断开开关时照明灯不带电，保障用电安全；
2. 照明灯的顶端金属点需接经开关的火线，螺旋套接零线，避免更换灯泡时触电；
3. 插座需与照明灯并联（家庭电路用电器并联），遵循“左零右火”接线原则，保证二者可独立工作。
按照以上思路逐步完成电路连接。
【解析】
1. 照明灯与开关的连接：从火线引出导线连接开关一端，开关另一端连接灯泡的顶端金属触点；灯泡的螺旋套接零线，实现开关对灯泡的控制且符合安全规范。
2. 插座的连接：插座与灯泡并联，插座左侧接线柱接零线，右侧接线柱接火线，满足“左零右火”的接线要求，确保插座可正常使用且与灯泡独立工作。
【答案】
电路连接：开关串联在火线与照明灯的顶端金属点之间，照明灯的螺旋套接零线；插座左孔接零线，右孔接火线，且插座与照明灯并联（对应画出符合要求的电路图即可）。
【知识点】
家庭电路连接规则、开关与用电器连接、插座接线原则
【点评】
本题考查家庭电路的实际应用，核心是掌握开关、灯泡、插座的正确安全连接方式，这些是家庭电路连接的基础要点，需熟练掌握以保障用电安全。
【难度系数】
0.6

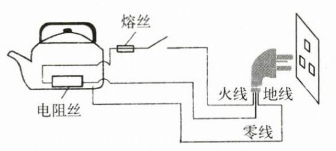

21. 将如图所示的电水壶的三根接线按照安全用电的原则连接到插头相应的线上。
答案：
解析：
【分析】
要解决这个问题，需结合家庭电路安全用电规则逐步思考：
1. 首先回忆三脚插头的接线规范：遵循“左零右火中间地”，即插头左侧接零线（N）、右侧接火线（L）、顶部接接地线（E）。
2. 电水壶是有金属外壳的用电器，为防止漏电时金属外壳带电引发触电，其金属外壳必须与地线相连。
3. 最后对应连接：将电水壶的金属外壳接线柱接插头的接地脚，另外两个电源接线柱分别接插头的零线脚和火线脚，匹配左零右火的要求。
【解析】
按照安全用电原则，具体连接步骤如下：
1. 确定三脚插头的接线对应关系：插头左侧接线柱接零线，右侧接线柱接火线，顶部接线柱接地线。
2. 电水壶的金属外壳接线端与插头的顶部接地接线柱相连，实现外壳接地，规避漏电触电风险。
3. 电水壶的另外两个电源输入接线端，分别连接到插头的左侧零线接线柱和右侧火线接线柱，完成完整的安全接线。
【答案】
正确连接为：三脚插头左孔接零线，右孔接火线，上孔接地线；电水壶的金属外壳接线端连接插头的上孔（地线），电水壶的另外两个电源接线端分别连接插头的左孔（零线）和右孔（火线），具体接线示意图参考参考答案中的对应图片。
【知识点】
1. 三脚插头接线规则
2. 金属外壳用电器接地要求
【点评】
本题考查家庭电路中三脚插头与带金属外壳用电器的安全连接，核心是掌握“左零右火中间地”的接线原则和金属外壳接地的安全规范，属于家庭电路基础考点，需牢记安全用电基本规则，避免触电隐患。
【难度系数】
0.8
要解决这个问题，需结合家庭电路安全用电规则逐步思考：
1. 首先回忆三脚插头的接线规范：遵循“左零右火中间地”，即插头左侧接零线（N）、右侧接火线（L）、顶部接接地线（E）。
2. 电水壶是有金属外壳的用电器，为防止漏电时金属外壳带电引发触电，其金属外壳必须与地线相连。
3. 最后对应连接：将电水壶的金属外壳接线柱接插头的接地脚，另外两个电源接线柱分别接插头的零线脚和火线脚，匹配左零右火的要求。
【解析】
按照安全用电原则，具体连接步骤如下：
1. 确定三脚插头的接线对应关系：插头左侧接线柱接零线，右侧接线柱接火线，顶部接线柱接地线。
2. 电水壶的金属外壳接线端与插头的顶部接地接线柱相连，实现外壳接地，规避漏电触电风险。
3. 电水壶的另外两个电源输入接线端，分别连接到插头的左侧零线接线柱和右侧火线接线柱，完成完整的安全接线。
【答案】
正确连接为：三脚插头左孔接零线，右孔接火线，上孔接地线；电水壶的金属外壳接线端连接插头的上孔（地线），电水壶的另外两个电源接线端分别连接插头的左孔（零线）和右孔（火线），具体接线示意图参考参考答案中的对应图片。
【知识点】
1. 三脚插头接线规则
2. 金属外壳用电器接地要求
【点评】
本题考查家庭电路中三脚插头与带金属外壳用电器的安全连接，核心是掌握“左零右火中间地”的接线原则和金属外壳接地的安全规范，属于家庭电路基础考点，需牢记安全用电基本规则，避免触电隐患。
【难度系数】
0.8
22. 图（a）所示是某宾馆的房卡，它相当于一个开关。只有将房卡插入卡槽里，房间内的灯和插座才能工作。图（b）是房间内已经连好的部分电路图，S₁是房卡开关，S₂是控制灯L的开关。为使灯和插座均能正常工作，请将图（b）中的电路连接完整。
答案：
解析：
【分析】
首先，我们需要明确家庭电路的连接规则：总开关应控制整个电路且接在火线上，保证断开开关时用电器不带电；插座与用电器需并联，以实现独立工作；控制灯泡的开关应接在火线与灯泡之间，符合安全用电要求。
解题思路：
1. 确定房卡开关S₁的作用：它是总开关，所以要接在火线上，作为干路开关，控制整个房间的电路；
2. 分析灯泡的连接：开关S₂控制灯泡L，所以火线需先经过S₂，再接入灯泡，灯泡另一端接零线，这样断开S₂时，灯泡不带电；
3. 分析插座的连接：插座要与灯泡并联，才能独立工作，按照“左零右火”的原则，零线接插座左孔，经过S₁后的火线接插座右孔。
【解析】
1. 连接总开关支路：将火线与开关S₁的一端相连，S₁的另一端引出两条支路；
2. 连接灯泡支路：其中一条支路与开关S₂的一端相连，S₂的另一端连接灯泡L的一端，灯泡L的另一端连接零线；
3. 连接插座支路：另一条支路连接插座的右接线柱，零线直接连接插座的左接线柱，完成电路连接。
【答案】
完整电路连接如下：
火线连接开关S₁的一端，S₁另一端分为两条支路：
① 一条支路连接开关S₂，S₂另一端连接灯泡L的一端，灯泡L的另一端接零线；
② 另一条支路连接插座的右接线柱，零线连接插座的左接线柱。
【知识点】
家庭电路连接、安全用电原则、并联电路应用
【点评】
本题考查家庭电路的实际应用，核心是掌握家庭电路中开关、用电器、插座的正确连接规则，既要保证用电器正常工作，又要符合安全用电要求，是对家庭电路基础知识的典型考查。
【难度系数】
0.6
首先，我们需要明确家庭电路的连接规则：总开关应控制整个电路且接在火线上，保证断开开关时用电器不带电；插座与用电器需并联，以实现独立工作；控制灯泡的开关应接在火线与灯泡之间，符合安全用电要求。
解题思路：
1. 确定房卡开关S₁的作用：它是总开关，所以要接在火线上，作为干路开关，控制整个房间的电路；
2. 分析灯泡的连接：开关S₂控制灯泡L，所以火线需先经过S₂，再接入灯泡，灯泡另一端接零线，这样断开S₂时，灯泡不带电；
3. 分析插座的连接：插座要与灯泡并联，才能独立工作，按照“左零右火”的原则，零线接插座左孔，经过S₁后的火线接插座右孔。
【解析】
1. 连接总开关支路：将火线与开关S₁的一端相连，S₁的另一端引出两条支路；
2. 连接灯泡支路：其中一条支路与开关S₂的一端相连，S₂的另一端连接灯泡L的一端，灯泡L的另一端连接零线；
3. 连接插座支路：另一条支路连接插座的右接线柱，零线直接连接插座的左接线柱，完成电路连接。
【答案】
完整电路连接如下：
火线连接开关S₁的一端，S₁另一端分为两条支路：
① 一条支路连接开关S₂，S₂另一端连接灯泡L的一端，灯泡L的另一端接零线；
② 另一条支路连接插座的右接线柱，零线连接插座的左接线柱。
【知识点】
家庭电路连接、安全用电原则、并联电路应用
【点评】
本题考查家庭电路的实际应用，核心是掌握家庭电路中开关、用电器、插座的正确连接规则，既要保证用电器正常工作，又要符合安全用电要求，是对家庭电路基础知识的典型考查。
【难度系数】
0.6
1. “峰谷电价”是一种按高峰用电和低谷用电分别计算电费的电价制度。“阶梯电价”是指把户均用电量设置为若干个阶梯，分段或分档次定价计算费用。这两种措施意在提高用电效率，推动社会绿色低碳发展。图(a)、(b)分别是小明家电能表9月末和10月末显示的数字，他家10月份消耗的电能为
212.5
kW·h。若其中200kW·h是第一档峰期用电，其余为第一档谷期用电，根据峰谷电价收费表，可计算出他家这个月的电费是116.14
元(小数点后保留两位)。答案：212.5
116.14
116.14
解析：
【分析】
要计算10月份消耗的电能，需用电能表10月末的示数减去9月末的示数，注意电能表最后一位是小数位；计算电费时，先求出谷期用电量（总用电量减去峰期用电量），再分别用峰期、谷期的电价乘以对应用电量，最后将两部分电费相加得到总电费。
【解析】
1. 计算10月份消耗的电能：
电能表的读数最后一位为小数位，由图可知9月末示数为3358.5 kW·h，10月末示数为3571.0 kW·h，因此10月份消耗的电能：
$ W = 3571.0\ \mathrm{kW·h} - 3358.5\ \mathrm{kW·h} = 212.5\ \mathrm{kW·h} $
2. 计算谷期用电量：
谷期用电量 $ W_{\mathrm{谷}} = 212.5\ \mathrm{kW·h} - 200\ \mathrm{kW·h} = 12.5\ \mathrm{kW·h} $
3. 计算总电费：
根据峰谷电价收费表，第一档峰期电价为0.558元/kW·h，谷期电价为0.363元/kW·h，则：
峰期电费：$ 200\ \mathrm{kW·h} × 0.558\ \mathrm{元/kW·h} = 111.6\ \mathrm{元} $
谷期电费：$ 12.5\ \mathrm{kW·h} × 0.363\ \mathrm{元/kW·h} = 4.5375\ \mathrm{元} $
总电费：$ 111.6\ \mathrm{元} + 4.5375\ \mathrm{元} \approx 116.14\ \mathrm{元} $
【答案】
212.5；116.14
【知识点】
电能表的使用；电费分段计算
【点评】
本题结合生活中的“峰谷电价”制度，考查电能表读数与电费计算，既需要掌握电能表的读数规则，又要理清分段计费的逻辑，体现了物理知识在生活实际中的应用。
【难度系数】
0.7
要计算10月份消耗的电能，需用电能表10月末的示数减去9月末的示数，注意电能表最后一位是小数位；计算电费时，先求出谷期用电量（总用电量减去峰期用电量），再分别用峰期、谷期的电价乘以对应用电量，最后将两部分电费相加得到总电费。
【解析】
1. 计算10月份消耗的电能：
电能表的读数最后一位为小数位，由图可知9月末示数为3358.5 kW·h，10月末示数为3571.0 kW·h，因此10月份消耗的电能：
$ W = 3571.0\ \mathrm{kW·h} - 3358.5\ \mathrm{kW·h} = 212.5\ \mathrm{kW·h} $
2. 计算谷期用电量：
谷期用电量 $ W_{\mathrm{谷}} = 212.5\ \mathrm{kW·h} - 200\ \mathrm{kW·h} = 12.5\ \mathrm{kW·h} $
3. 计算总电费：
根据峰谷电价收费表，第一档峰期电价为0.558元/kW·h，谷期电价为0.363元/kW·h，则：
峰期电费：$ 200\ \mathrm{kW·h} × 0.558\ \mathrm{元/kW·h} = 111.6\ \mathrm{元} $
谷期电费：$ 12.5\ \mathrm{kW·h} × 0.363\ \mathrm{元/kW·h} = 4.5375\ \mathrm{元} $
总电费：$ 111.6\ \mathrm{元} + 4.5375\ \mathrm{元} \approx 116.14\ \mathrm{元} $
【答案】
212.5；116.14
【知识点】
电能表的使用；电费分段计算
【点评】
本题结合生活中的“峰谷电价”制度，考查电能表读数与电费计算，既需要掌握电能表的读数规则，又要理清分段计费的逻辑，体现了物理知识在生活实际中的应用。
【难度系数】
0.7
