5. 正确安装直流电动机模型后，接通电源，线圈中有电流但电动机不转动。下列选项中不可能导致这一现象的是 (
A.线圈刚好处在平衡位置
B.转轴受到的摩擦力太大
C.电源的正、负极接反了
D.电源电压太低
C
)A.线圈刚好处在平衡位置
B.转轴受到的摩擦力太大
C.电源的正、负极接反了
D.电源电压太低
答案：5．C
6. 如图所示是直流电动机的示意图，下列说法中正确的是 (
A.只改变电流方向，不能改变其转动方向
B.只改变磁场方向，不能改变其转动方向
C.同时改变磁场和电流方向，不能改变其转动方向
D.同时改变磁场和电流方向，能改变其转动方向
C
) A.只改变电流方向，不能改变其转动方向
B.只改变磁场方向，不能改变其转动方向
C.同时改变磁场和电流方向，不能改变其转动方向
D.同时改变磁场和电流方向，能改变其转动方向
答案：6．C
7. 要想使一台直流电动机的转速增大一些，下列方法中错误的是 (
A.增大线圈中的电流
B.更换电源，使用电压较高的直流电源
C.将磁体的磁极对调一下
D.将磁场加强
C
)A.增大线圈中的电流
B.更换电源，使用电压较高的直流电源
C.将磁体的磁极对调一下
D.将磁场加强
答案：7．C
8. 假设所有导体都没有电阻，下列预测中正确的是 (
A.白炽灯仍然能发光
B.电动机仍然能转动
C.电饭锅仍然能煮饭
D.电熨斗仍然能熨衣服
B
)A.白炽灯仍然能发光
B.电动机仍然能转动
C.电饭锅仍然能煮饭
D.电熨斗仍然能熨衣服
答案：8．B

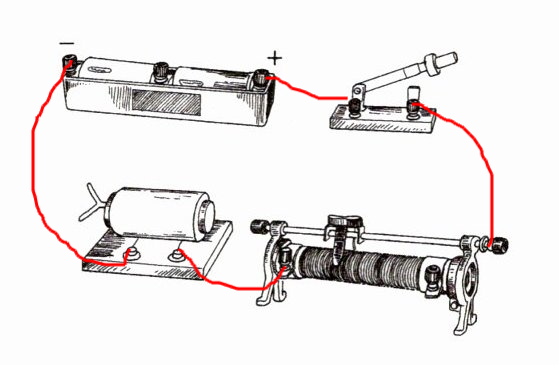

9. 请用笔画线代替导线把图(a)所示的实物连接起来，要求滑动变阻器的滑片向左移动时，电动机的转动速度变大，并在图(b)的虚线框内画出对应的电路图。
答案：实物连接如图(a)所示：从电源正极出发，依次连接开关、滑动变阻器（下方左接线柱和上方任一接线柱）、电动机，回到电源负极。
电路图如图(b)所示：电源、开关、滑动变阻器、电动机串联，滑动变阻器滑片左移电阻变小。
（由于无法直接画图，描述如下：在图(a)中，用导线将电源正极与开关一端相连，开关另一端与滑动变阻器下方左接线柱相连，滑动变阻器上方任一接线柱与电动机一端相连，电动机另一端与电源负极相连；在图(b)中，画电源、开关、滑动变阻器、电动机依次串联的电路图，滑动变阻器滑片向左移动时电阻变小） 。
电路图如图(b)所示：电源、开关、滑动变阻器、电动机串联，滑动变阻器滑片左移电阻变小。
（由于无法直接画图，描述如下：在图(a)中，用导线将电源正极与开关一端相连，开关另一端与滑动变阻器下方左接线柱相连，滑动变阻器上方任一接线柱与电动机一端相连，电动机另一端与电源负极相连；在图(b)中，画电源、开关、滑动变阻器、电动机依次串联的电路图，滑动变阻器滑片向左移动时电阻变小） 。
