【分析】
要解决此题，需分两步分析：
1. 先利用安培定则判断螺线管的磁极：明确螺线管的电流方向，用右手螺旋定则（安培定则）确定螺线管的N、S极；
2. 结合地磁场的特点判断船头指向：地球是大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，磁体的N极会指向地理北极方向，由此确定船头的最终指向。
【解析】
1. 判断螺线管的磁极：
由电路图可知，电流从螺线管的左端流入，右端流出。根据安培定则（右手螺旋定则）：右手握住螺线管，四指指向电流的方向，大拇指所指的一端为螺线管的N极，因此螺线管的船头A端为N极，船尾B端为S极。
2. 结合地磁场确定船头指向：
地球本身是一个巨大的磁体，地磁南极位于地理北极附近，地磁北极位于地理南极附近。根据磁体的指向性，螺线管的N极（A端）会指向地理北极方向，即北方。因此闭合开关S后，船头A最后指向北。
【答案】
A
【知识点】
安培定则；地磁场；磁体的指向性
【点评】
本题综合考查安培定则的应用与地磁场的特点，需要将电磁学中磁极的判断方法与地磁场的实际指向规律结合，侧重知识的综合应用能力。
【难度系数】
0.6

【分析】
要解决这道题，我们需要利用安培定则（右手螺旋定则）判断通电螺线管的磁极，解题思路如下：
1. 先确定每个图中电源的正负极：电源的长接线柱为正极，短接线柱为负极，由此明确电流的流向（从正极流出，经螺线管后回到负极）。
2. 结合螺线管的绕线方式，确定电流在螺线管上的环绕方向。
3. 应用安培定则：右手握住螺线管，使四指指向电流的环绕方向，此时大拇指所指的一端就是螺线管的N极。
4. 将判断出的磁极与图中标注的磁极进行对比，一致的即为正确选项。
【解析】
我们逐一分析各选项：
选项A：电源右正左负，电流从螺线管右端流入、左端流出。根据绕线方式，电流在螺线管中的环绕方向为从右看逆时针，由安培定则可知，螺线管的右端为N极，但图中标注左端为N极、右端为S极，与判断结果不符，A错误。
选项B：电源左正右负，电流从螺线管左端流入、右端流出。根据绕线方式，电流在螺线管中的环绕方向为从左看逆时针，由安培定则可知，螺线管的右端为N极，图中标注左端为S极、右端为N极，与判断结果一致，B正确。
选项C：电源左正右负，电流从螺线管左端流入、右端流出。根据绕线方式，电流在螺线管中的环绕方向为从左看顺时针，由安培定则可知，螺线管的右端为N极，但图中标注左端为N极、右端为S极，与判断结果不符，C错误。
选项D：电源左正右负，电流从螺线管左端流入、右端流出。根据绕线方式，电流在螺线管中的环绕方向为从左看逆时针，由安培定则可知，螺线管的左端为N极，但图中标注左端为S极、右端为N极，与判断结果不符，D错误。
【答案】
B
【知识点】
安培定则；通电螺线管磁极判断
【点评】
本题主要考查安培定则的应用，解题的关键是准确判断电流的流向和螺线管的电流环绕方向，避免因绕线方向或电流方向判断错误导致结果出错。
【难度系数】
0.6

【分析】
要解决此题，需按以下思路思考：
1. 首先明确电路中的电流方向：闭合开关后，电流从电源正极流出，依次经过右侧线圈、左侧线圈，最终回到电源负极。
2. 利用安培定则（右手螺旋定则）分别判断两个线圈的磁极：右手握住线圈，四指指向电流的环绕方向，大拇指所指的一端为线圈的N极。
3. 根据磁极间的相互作用规律（同名磁极相互排斥，异名磁极相互吸引），判断两个线圈相邻磁极的极性，进而确定它们的相互作用方式，得出间距变化情况。
【解析】
步骤1：确定电流方向
闭合开关S后，电流从电源正极流出，依次经过右侧线圈、左侧线圈，回到电源负极。
步骤2：用安培定则判断磁极
对于右侧线圈：右手握住线圈，四指指向电流的环绕方向（从右端流入，左端流出），大拇指指向左侧，因此右侧线圈的左端为N极，右端为S极。
对于左侧线圈：右手握住线圈，四指指向电流的环绕方向（从右端流入，左端流出），大拇指指向右侧，因此左侧线圈的右端为N极，左端为S极。
步骤3：判断相互作用
两个线圈相邻的磁极为左侧线圈的右端（N极）和右侧线圈的左端（N极），属于同名磁极。根据磁极间的相互作用规律，同名磁极相互排斥，因此两个线圈会因相互排斥而间距变大。
【答案】
B
【知识点】
安培定则、磁极间的相互作用
【点评】
本题主要考查安培定则与磁极间相互作用规律的综合应用，解题的关键是准确判断线圈的磁极极性，需注意线圈绕线方向与电流方向的对应关系，避免因磁极判断错误导致结果出错。
【难度系数】
0.6

【分析】
要解决此题，我们可以分三步思考：
1. 先利用安培定则判断通电螺线管的磁极：明确电流方向后，用右手螺旋定则握住螺线管，四指指向电流方向，大拇指指向即为N极，从而确定A端的磁极；
2. 再根据磁极间的相互作用（异名磁极相互吸引），结合螺线管右端的磁极，判断永磁体的磁极，进而确定B端的磁极；
3. 最后根据磁感线在磁体外部“从N极出发，回到S极”的特点，标注出磁感线的方向。
【解析】
1. 判断通电螺线管的磁极：
由图可知，电流从电源正极流出，流入通电螺线管的右端，从左端流出回到负极。根据安培定则（右手螺旋定则）：右手握住通电螺线管，四指指向电流的方向，大拇指所指的一端为螺线管的N极。由此可得，通电螺线管的右端为N极，A端为S极。
2. 判断永磁体的磁极：
根据磁极间的相互作用规律“异名磁极相互吸引”，通电螺线管右端为N极，因此永磁体靠近螺线管的一端为S极，所以永磁体的B端为N极。
3. 标注磁感线方向：
磁感线在磁体外部的方向是从N极出发，回到S极。因此：
通电螺线管外部：磁感线从右端N极指向A端S极；
螺线管与永磁体之间：磁感线从螺线管右端N极指向永磁体左端S极；
永磁体外部：磁感线从B端N极出发，指向其左端S极。
（具体标注如参考图所示）
【答案】
通电螺线管A端为$\boldsymbol{S}$极，永磁体B端为$\boldsymbol{N}$极；磁感线方向标注：螺线管外部从右端N极指向A端S极，螺线管与永磁体间从螺线管N极指向永磁体左端S极，永磁体外部从B端N极指向左端S极（标注图见参考答案）。
【知识点】
安培定则，磁极间的相互作用，磁感线的方向
【点评】
本题是电磁学基础综合题，综合考查了安培定则、磁极间相互作用规律以及磁感线方向的判断，需要学生熟练掌握电磁学的基础规律，按照“先螺线管磁极，再永磁体磁极，最后磁感线方向”的逻辑解题，是对电磁学基础概念的典型考查。
【难度系数】
0.6

【分析】

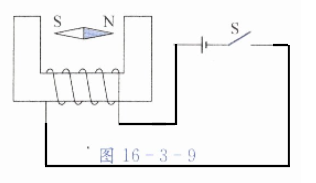

要完成电路连接，需按以下思路推导：
1. 先根据磁极间的相互作用确定电磁铁磁极：小磁针静止时S极朝左、N极朝右，异名磁极相互吸引，因此电磁铁左端为N极，右端为S极。
2. 再用安培定则判断电流方向：右手握住螺线管，大拇指指向N极（左端），四指弯曲方向为电流方向，可判断出螺线管的电流从右端流入，左端流出。
3. 最后根据电流方向连接电路：电源正极接螺线管右端，负极接螺线管左端，开关串联在电路中，使电路完整。
【解析】
1. 确定电磁铁磁极：根据异名磁极相互吸引，小磁针S极指向左，说明电磁铁左端为N极；小磁针N极指向右，说明电磁铁右端为S极。
2. 判断电流方向：运用安培定则（右手螺旋定则），右手握住螺线管，大拇指指向N极（左端），四指的指向为电流方向，由此可知电流从螺线管的右端流入，左端流出。
3. 连接电路：将电源的正极与螺线管的右端接线柱相连，电源的负极与螺线管的左端接线柱相连，开关串联在电源与螺线管之间，完成电路连接（连接后电路如参考答案图所示）。
【答案】
电路连接如图所示（电源正极接螺线管右端，负极接螺线管左端，开关串联在电路中，完整电路见参考答案对应图示）。
【知识点】
安培定则应用；磁极间相互作用；电路连接
【点评】
本题综合考查磁极间相互作用规律与安培定则的应用，解题核心是通过小磁针的状态反向推导电磁铁磁极，再确定电流方向完成电路连接，需要熟练掌握相关电磁学规律。
【难度系数】
0.6
