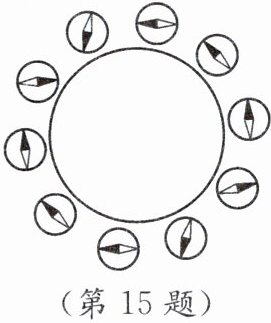

15. 小磁针在条形磁体周围不同位置时的指向不同，说明
磁场中不同方向（或磁场具有方向性）
。我们将放在某点的小磁针静止时N极所指的方向规定为该点的磁场方向
。请在图中画出条形磁体的摆放，并标出其磁极。答案：小磁针在条形磁体周围不同位置时的指向不同，说明磁场中不同方向（或磁场具有方向性）。
我们将放在某点的小磁针静止时N极所指的方向规定为该点的磁场方向。
条形磁体水平摆放（N极在左，S极在右），图中小磁针下方为S极，上方为N极，按此规则，条形磁体N极在左，S极在右放置于圆中心水平位置。
我们将放在某点的小磁针静止时N极所指的方向规定为该点的磁场方向。
条形磁体水平摆放（N极在左，S极在右），图中小磁针下方为S极，上方为N极，按此规则，条形磁体N极在左，S极在右放置于圆中心水平位置。
解析：
磁场具有方向性；磁场方向；
（条形磁体摆放及磁极标注：条形磁体应沿小磁针N极指向的共同规律方向放置，例如水平放置，左侧为S极，右侧为N极，使周围小磁针N极指向符合从磁体N极出发回到S极的磁场分布规律，具体以图中实际小磁针指向为准画出条形磁体并标注N、S极）
（条形磁体摆放及磁极标注：条形磁体应沿小磁针N极指向的共同规律方向放置，例如水平放置，左侧为S极，右侧为N极，使周围小磁针N极指向符合从磁体N极出发回到S极的磁场分布规律，具体以图中实际小磁针指向为准画出条形磁体并标注N、S极）

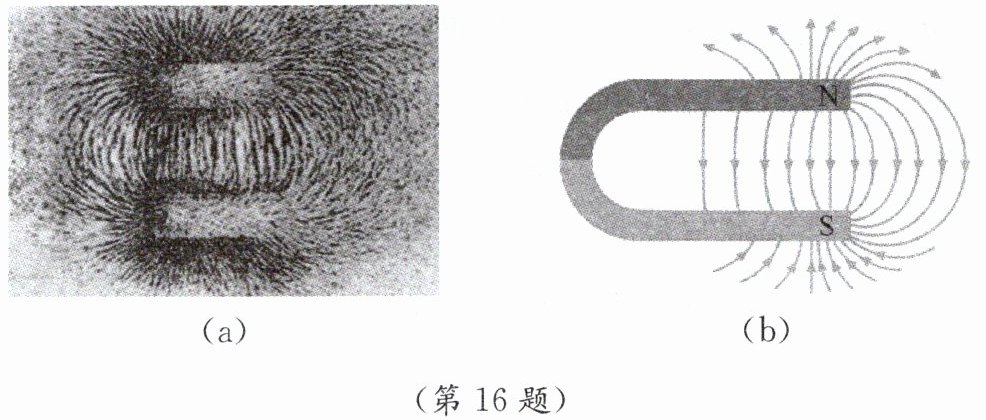

16. 关于磁场和磁感线，下列说法中正确的是(
A.如图(a)所示，玻璃板上的铁屑在磁场中有序排列成许多条曲线，这些曲线就是磁感线
B.由图(b)可知，磁场是由许多磁感线组成的
C.图(b)中画了磁感线的地方有磁场，没有画磁感线的地方没有磁场
D.如图(b)所示，越靠近磁极的地方，磁感线越密
D
)。A.如图(a)所示，玻璃板上的铁屑在磁场中有序排列成许多条曲线，这些曲线就是磁感线
B.由图(b)可知，磁场是由许多磁感线组成的
C.图(b)中画了磁感线的地方有磁场，没有画磁感线的地方没有磁场
D.如图(b)所示，越靠近磁极的地方，磁感线越密
答案：D
解析：
磁感线是为了形象地描述磁场的特点而引入的假想曲线，实际并不存在，磁场是由磁体或电流产生的，故A、B错误。
磁感线在磁体外部由N极到S极，内部由S极到N极，构成闭合曲线，磁场存在于磁体周围的空间，包括没有画磁感线的地方，C错误。
磁感线的疏密表示磁场的强弱，越靠近磁极的地方，磁场越强，磁感线越密，D正确。
磁感线在磁体外部由N极到S极，内部由S极到N极，构成闭合曲线，磁场存在于磁体周围的空间，包括没有画磁感线的地方，C错误。
磁感线的疏密表示磁场的强弱，越靠近磁极的地方，磁场越强，磁感线越密，D正确。
17. 放在水平桌面上的圆纸盒内有一个条形磁体，圆纸盒外部小磁针N极的指向如图中箭头所示。圆纸盒内条形磁体的N极靠近
C
(A/B/C/D)处；B处的磁场比A处的磁场弱
(强/弱)。答案：C；弱
解析：
磁场中某点小磁针N极指向为该点磁场方向，磁感线从磁体N极出发回到S极。由外部小磁针N极指向可判断，C处磁感线从纸盒内部指向外部（N极出发方向），故内部条形磁体N极靠近C处；条形磁体两极附近磁感线最密（磁场最强），B处离磁极比A处远，磁感线较疏，故B处磁场比A处弱。
