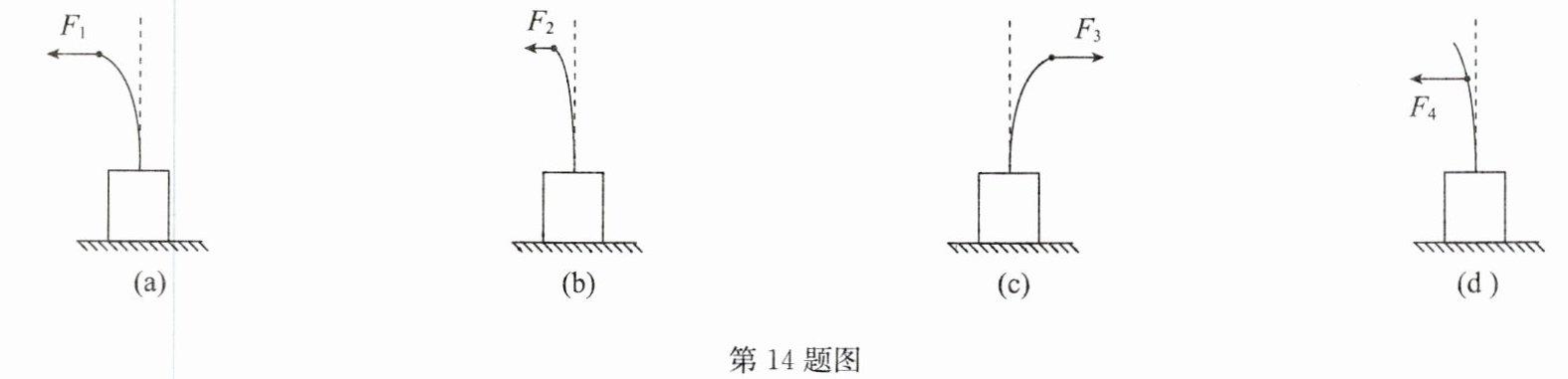

14. 如图所示，使一薄钢片的下端固定，分别用不同的力去推它，使其发生(a)、(b)、(c)、(d)各图所示的形变，如果力的大小 $ F_1 = F_3 = F_4 ＞ F_2 $，那么，能说明力的作用效果跟力的方向有关的图是(
A.图(a)和(b)
B.图(a)和(c)
C.图(a)和(d)
D.图(b)和(c)
B
)A.图(a)和(b)
B.图(a)和(c)
C.图(a)和(d)
D.图(b)和(c)
答案：14.B
解析：
要说明力的作用效果跟力的方向有关，需控制力的大小和作用点相同，改变力的方向。由题知$F_1 = F_3$，且$F_1$、$F_3$作用点相同，$F_1$向左，$F_3$向右，方向不同，形变方向不同。图(a)和(c)符合条件。
B
B
15. 小明用大拇指按压弹簧，请在图中画出压缩的弹簧对大拇指作用力的示意图。
答案：
15.如答图所示
15.如答图所示

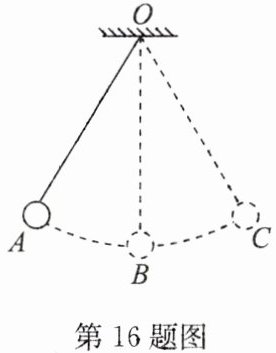

16. 如图，用细线把一个小球悬挂起来，将小球拉到位置 A，松开手后小球在 A、C 两点之间来回摆动。画出小球在位置 A 时的受力示意图。
答案：
16.如答图所示
16.如答图所示

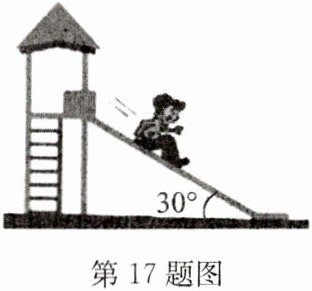

17. 如图，小明从滑道下滑，作出滑道对他的支持力 F 的示意图。
答案：

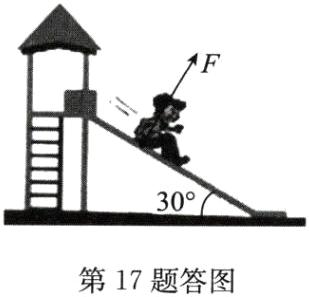

17.如答图所示
17.如答图所示
18. 用纸折叠成的小鸟，将指尖支在鸟嘴上能够平衡，但稍有转动便会掉下来。而用两个回形针别在小鸟两个翅膀上适当位置(如图所示)，重复上述操作，就会成“不倒翁小鸟”。对此，下列说法正确的是(
A.别上回形针后升高了小鸟的重心
B.“不倒翁小鸟”重心在指尖的正下方
C.小鸟的重心一定在其几何中心上
D.“不倒翁小鸟”的鸟嘴上一定有胶水
B
)A.别上回形针后升高了小鸟的重心
B.“不倒翁小鸟”重心在指尖的正下方
C.小鸟的重心一定在其几何中心上
D.“不倒翁小鸟”的鸟嘴上一定有胶水
答案：18.B 点拨:别上回形针后没有升高小鸟的重心，而是使小鸟的重心靠近鸟嘴，故A错误;调整回形针的位置，当小鸟的重心与指尖在同一竖直方向上，且重心低于指尖时，小鸟就成了“不倒翁小鸟”，故B正确;小鸟的形状不规则，质量分布不均匀，其重心不在其几何中心上，故C错误;“不倒翁小鸟”的鸟嘴可以在指尖上转动，说明鸟嘴上并没有胶水，故D错误.
