一、力 弹力

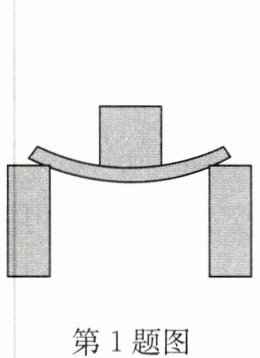

1. 如图所示，一个铁块放在一块薄木板上，关于铁块和木板受力情况的叙述正确的是(
A.铁块受到向上的弹力是因为铁块发生了弹性形变
B.木板受到向下的弹力是因为木板发生了弹性形变
C.铁块受到向上的弹力是因为木板发生了弹性形变
D.木板受到向上的弹力是因为铁块发生了弹性形变
1. 如图所示，一个铁块放在一块薄木板上，关于铁块和木板受力情况的叙述正确的是(
C
)A.铁块受到向上的弹力是因为铁块发生了弹性形变
B.木板受到向下的弹力是因为木板发生了弹性形变
C.铁块受到向上的弹力是因为木板发生了弹性形变
D.木板受到向上的弹力是因为铁块发生了弹性形变
答案：1. C

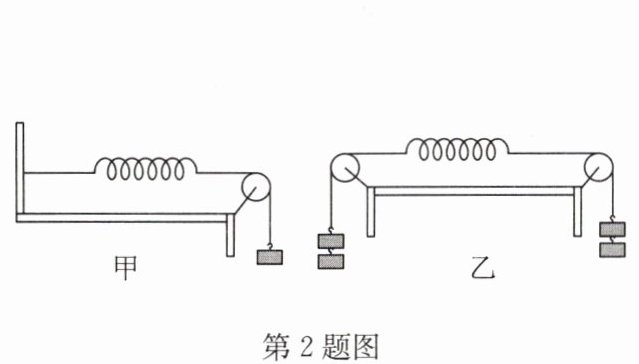

2. (2024·宜兴期末)如图所示为“探究弹簧长度与外力的关系”实验装置，小明用一根长15cm的弹簧进行实验. 图甲中，弹簧一端固定，一端挂一个钩码，弹簧长20cm；图乙中，弹簧两端挂两个钩码，在不超过弹簧弹性限度的情况下，弹簧的长度为(
A.80cm
B.40cm
C.30cm
D.25cm
D
)A.80cm
B.40cm
C.30cm
D.25cm
答案：2. D
解析：
解：弹簧原长$L_0 = 15\,\mathrm{cm}$。
图甲中，挂一个钩码，弹簧长度$L_1 = 20\,\mathrm{cm}$，伸长量$\Delta L_1 = L_1 - L_0 = 20\,\mathrm{cm} - 15\,\mathrm{cm} = 5\,\mathrm{cm}$。
图乙中，弹簧两端挂两个钩码，弹簧所受拉力等于一个钩码的重力（两端拉力平衡，等效于一端固定，另一端挂一个钩码），故伸长量仍为$\Delta L_1 = 5\,\mathrm{cm}$。
弹簧长度$L = L_0 + \Delta L_1 = 15\,\mathrm{cm} + 5\,\mathrm{cm} = 25\,\mathrm{cm}$。
D
图甲中，挂一个钩码，弹簧长度$L_1 = 20\,\mathrm{cm}$，伸长量$\Delta L_1 = L_1 - L_0 = 20\,\mathrm{cm} - 15\,\mathrm{cm} = 5\,\mathrm{cm}$。
图乙中，弹簧两端挂两个钩码，弹簧所受拉力等于一个钩码的重力（两端拉力平衡，等效于一端固定，另一端挂一个钩码），故伸长量仍为$\Delta L_1 = 5\,\mathrm{cm}$。
弹簧长度$L = L_0 + \Delta L_1 = 15\,\mathrm{cm} + 5\,\mathrm{cm} = 25\,\mathrm{cm}$。
D
3. 某一弹簧测力计在使用前，指针指在0.3N的刻度上. 某同学没有校零，就用该弹簧测力计测一个4N的力，测得的结果为
4. 3
N.答案：3. 4. 3

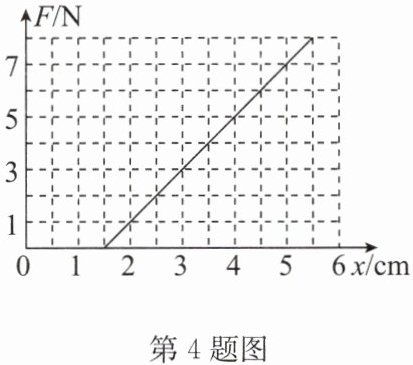

4. 在研究弹簧的伸长量与外力的关系的实验中，将弹簧水平放置测出其自然长度，然后竖直悬挂让其自然下垂，在其下端竖直向下施加外力F，实验过程是在弹簧的弹性限度内进行的，用记录的外力F与弹簧的伸长量x作出的F - x图线如图所示.
(1)由图可知，该弹簧受到的拉力每增加1N，弹簧的伸长量增加
(2)该图线不过原点的原因是
(3)分析图像，你能得到的结论是
(1)由图可知，该弹簧受到的拉力每增加1N，弹簧的伸长量增加
0.5
cm.(2)该图线不过原点的原因是
弹簧在竖直悬挂自然下垂时在自身重力作用下已有一定的伸长量
.(3)分析图像，你能得到的结论是
在弹性限度内，弹簧受到的拉力越大，弹簧伸长得越长
.答案：4. (1) 0.5
(2) 弹簧在竖直悬挂自然下垂时在自身重力作用下已有一定的伸长量
(3) 在弹性限度内，弹簧受到的拉力越大，弹簧伸长得越长
(2) 弹簧在竖直悬挂自然下垂时在自身重力作用下已有一定的伸长量
(3) 在弹性限度内，弹簧受到的拉力越大，弹簧伸长得越长
5. 用手捏一个厚玻璃瓶，它会发生弹性形变吗？请设计一个实验来验证你的想法.（如图所示）
答案：5. 将厚玻璃瓶灌满水，用手捏瓶侧壁，观察到细管中水面的高度变化。
解析：
会发生弹性形变。实验设计：将厚玻璃瓶灌满水，用带有细玻璃管的塞子塞紧瓶口，使水面升至细玻璃管中。用手捏瓶侧壁，观察到细管中水面高度上升；松开手后，水面高度恢复原状，说明厚玻璃瓶发生了弹性形变。
