二、重力 力的示意图
1. (2025·常州期末)在地球上，若重力突然消失，火焰的形状会是 (
A.三角形
B.正方形
C.圆球形
D.立即消失
1. (2025·常州期末)在地球上，若重力突然消失，火焰的形状会是 (
C
)A.三角形
B.正方形
C.圆球形
D.立即消失
答案：1.C
2. (2025·无锡期中)在探究重力的大小跟质量的关系时，下列说法正确的是 (
①需要控制物质的密度相同 ②需要控制物体的体积相同
③需要用质量不同的物体进行实验 ④需要在同一地理位置进行实验
A.①②
B.③④
C.①③
D.②④
B
)①需要控制物质的密度相同 ②需要控制物体的体积相同
③需要用质量不同的物体进行实验 ④需要在同一地理位置进行实验
A.①②
B.③④
C.①③
D.②④
答案：2.B

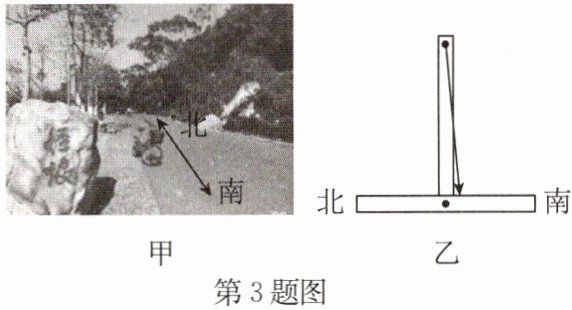

3. (2025·常州期中)某地有一南北方向的“怪坡”，如图甲所示。怪坡路面看起来水平，骑自行车的人却发现有自动“溜坡”现象。科学探究小组的同学将自制的水平仪沿南北方向放在该路面上，结果如图乙所示。下列说法正确的是 (
A.该路面事实上南高北低
B.该路面水平，但重力方向异常
C.该地重力偏小，车辆易于运动
D.在此路面上自行车会自动向南“溜坡”
D
)A.该路面事实上南高北低
B.该路面水平，但重力方向异常
C.该地重力偏小，车辆易于运动
D.在此路面上自行车会自动向南“溜坡”
答案：3.D

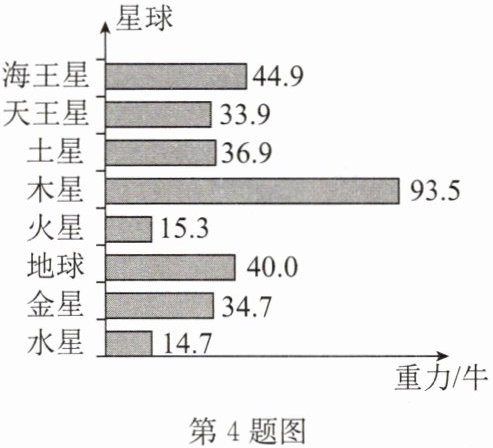

4. 2021年5月22日10时40分，“祝融号”火星车已安全驶离着陆平台，到达火星表面，开始进行表面巡查。如图所示是一只小狗在太阳系不同行星上所受的重力大小。根据图中所给的信息，质量为240kg的火星车在火星上所受的重力大小为
918
N，质量是240
kg。(地球表面g取10N/kg)答案：4.918 240
解析：
解：由图可知，小狗在地球上所受重力为$40.0\,\mathrm{N}$，在火星上所受重力为$15.3\,\mathrm{N}$。
设小狗质量为$m$，地球表面重力加速度$g_{\mathrm{地}}=10\,\mathrm{N/kg}$，则$G_{\mathrm{地}}=mg_{\mathrm{地}}$，即$40.0\,\mathrm{N}=m×10\,\mathrm{N/kg}$，解得$m = 4\,\mathrm{kg}$。
小狗在火星上所受重力$G_{\mathrm{火}}=15.3\,\mathrm{N}$，则火星表面重力加速度$g_{\mathrm{火}}=\frac{G_{\mathrm{火}}}{m}=\frac{15.3\,\mathrm{N}}{4\,\mathrm{kg}} = 3.825\,\mathrm{N/kg}$。
火星车质量$m_{\mathrm{车}}=240\,\mathrm{kg}$，在火星上所受重力$G_{\mathrm{车火}}=m_{\mathrm{车}}g_{\mathrm{火}}=240\,\mathrm{kg}×3.825\,\mathrm{N/kg}=918\,\mathrm{N}$。
质量是物体的固有属性，不随位置变化，故火星车质量仍为$240\,\mathrm{kg}$。
918；240
设小狗质量为$m$，地球表面重力加速度$g_{\mathrm{地}}=10\,\mathrm{N/kg}$，则$G_{\mathrm{地}}=mg_{\mathrm{地}}$，即$40.0\,\mathrm{N}=m×10\,\mathrm{N/kg}$，解得$m = 4\,\mathrm{kg}$。
小狗在火星上所受重力$G_{\mathrm{火}}=15.3\,\mathrm{N}$，则火星表面重力加速度$g_{\mathrm{火}}=\frac{G_{\mathrm{火}}}{m}=\frac{15.3\,\mathrm{N}}{4\,\mathrm{kg}} = 3.825\,\mathrm{N/kg}$。
火星车质量$m_{\mathrm{车}}=240\,\mathrm{kg}$，在火星上所受重力$G_{\mathrm{车火}}=m_{\mathrm{车}}g_{\mathrm{火}}=240\,\mathrm{kg}×3.825\,\mathrm{N/kg}=918\,\mathrm{N}$。
质量是物体的固有属性，不随位置变化，故火星车质量仍为$240\,\mathrm{kg}$。
918；240
5. 某年我国西部地区遭受特大雪灾，大雪造成很多房屋垮塌，小明想知道屋顶的雪到底有多重，他找来器材进行测量。(g取10N/kg)
(1)①他用弹簧测力计测出空杯子的重力为0.2N。

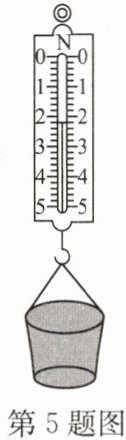

②将杯子装满水，用弹簧测力计测出总重，如图所示，为
③将杯子装满雪，用弹簧测力计测出总重为1N，雪的密度为
(2)若屋顶面积为100m²，雪的厚度为20cm，则屋顶雪的总重力为
(1)①他用弹簧测力计测出空杯子的重力为0.2N。
②将杯子装满水，用弹簧测力计测出总重，如图所示，为
2.2
N，杯子的容积为200
cm³。③将杯子装满雪，用弹簧测力计测出总重为1N，雪的密度为
0.4×10³
kg/m³。(2)若屋顶面积为100m²，雪的厚度为20cm，则屋顶雪的总重力为
8×10⁴
N。答案：5.(1)②2.2 200 ③0.4×10³ (2)8×10⁴
解析：
5.(1)②2.2 200 ③$0.4×10^{3}$ (2)$8×10^{4}$

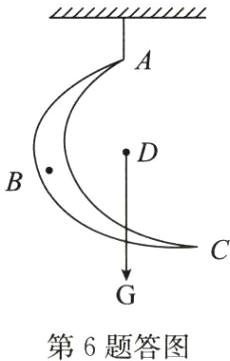

6. (2024·扬州期中)小徐同学发现挂在阳台上的风铃中有一悬挂着的月牙状薄板金属物，无风时静止，如图所示。请你画出月牙状薄板金属物的重力示意图（B点为“月牙”的中心，D点为“月牙”的重心）。
答案：
6.如答图所示
6.如答图所示
