【分析】
拿到这道题首先先观察电路图的连接特征：灯泡和压缩电机分别在两条独立支路上，两端都直接接在220V电源两极，首先确定二者的连接关系。接下来结合冰箱的实际使用逻辑逐个验证选项：首先回忆冰箱的使用常识，开门时冷藏室的灯是亮的，说明此时灯泡支路导通，对应门控开关是闭合状态，再依次判断其余选项的正误，最后选出描述不正确的选项即可。
【解析】
我们逐一分析每个选项：
1. 选项A：由电路图可见，灯泡和压缩电机两端都分别连接到220V交流电源的两极，各自形成独立工作回路，符合并联电路的特征，二者是并联关系，该判断正确。
2. 选项B：我国家庭电路的供电电压为220V，并联电路各支路两端电压都等于电源电压，因此灯泡正常工作时的电压为220V，该判断正确。
3. 选项C：冰箱门打开时，冷藏室的照明灯需要点亮，说明灯泡所在支路处于导通状态，因此门控开关是闭合状态，并非断开，该判断错误。
4. 选项D：温控开关的作用是控制压缩电机的启停，当冰箱内温度降低到设定的停止制冷阈值时，温控开关断开，压缩电机停止工作，该判断正确。
题目要求选出判断不正确的选项，因此答案为C。
【答案】
C
【知识点】
并联电路规律，家庭电路电压，生活电路应用
【点评】
本题结合家用冰箱的实际电路场景命题，既考察了并联电路的基础特点，也结合了生活用电常识，解题的核心是不要被图中开关当前的断开状态误导，要结合电器的实际功能推导开关的动作逻辑，整体难度较低。
【难度系数】
0.8

【分析】

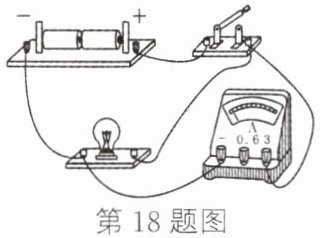

我们解题时首先顺着导线梳理电流路径：先观察实物电路的接线，电流从电源正极出发经过开关后，由于电流表内阻极小相当于导线，会直接通过电流表连通电源两极，形成电源短路，几乎没有电流流过小灯泡。接下来逐个对照选项判断：首先排除灯泡发光的错误结论，再结合电流表的接线方向、短路时电流的大小特点，逐一验证每个选项的正误，最终得到正确结果。
【解析】
1. 分析电路状态：电流表内阻极小，等效为导线，本电路中电流表直接将电源正负极通过开关连通，发生电源短路，几乎没有电流通过小灯泡，因此小灯泡无法发光，A选项错误。
2. 判断电流表工作状态：电源短路时，电路总电阻近似等于电流表的极小内阻，根据欧姆定律$I=\frac{U}{R}$，电路中的电流会远大于电流表的测量量程，电流表无法正常工作，B选项错误。
3. 判断电流表偏转方向：电流从电流表标有“3”的正接线柱流入，从标有“-”的负接线柱流出，电流表正负接线柱连接正确，不会出现指针反向偏转指向零刻度线左侧的情况，C选项错误。
4. 由于短路电流远超电流表的最大测量值，电流表指针会偏转到最大刻度线的右侧，D选项正确。
【答案】D
【知识点】
电源短路，电流表使用规则，欧姆定律
【点评】
本题是实物电路故障分析题，核心考察对电流表特性的理解，易错点是容易误判电路为灯泡与电流表串联，解题时要逐段排查电流路径，确认短路状态后结合电流表的使用要求判断偏转情况，巩固了电路故障分析的基本思路。
【难度系数】
0.6

【分析】

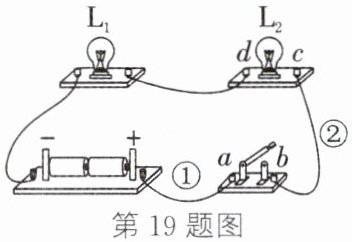

首先先明确原电路的串联路径：电源正极→导线①→开关→导线②→灯泡L₂→灯泡L₁→电源负极，电路只有一处断路，闭合开关两灯都不亮。我们用断路排查的逻辑逐步分析：导线一端固定接电源正极，依次接触各接线柱，若接触某点后电路导通，说明断路点在该点和电源正极之间的部分；若接触后电路仍不通，说明该点到电源正极的路径是完好的。
第一步接触a点：a原本就通过导线①和电源正极相连，接触a后电路无变化，两灯仍不亮，说明导线①完好。
第二步接触b点：相当于直接跳过开关把电源正极和b点连通，如果开关断路，此时电路就会导通，两灯都发光，和题目描述的“只有接触d时L₁才发光”不符，说明开关完好。
第三步接触c点：相当于把电源正极直接连到c接线柱，如果导线②断路，此时电路就会导通，两灯都发光，不符合题意，说明导线②完好。
第四步接触d点时L₁才发光，说明此时电流从电源正极经外接导线直接到d点，之后经过L₁回到负极形成通路，证明d到电源负极的L₁部分是完好的，断路点就在c和d之间，也就是灯泡L₂处。
【解析】
原电路中L₁、L₂为串联连接，闭合开关两灯均不亮，且电路只有一处断路，说明电路存在开路故障。
将完好导线一端固定在电源正极，依次接触各接线柱验证：
1. 接触a接线柱时，电路状态无变化，两灯仍不亮，说明导线①不存在断路，排除选项A；
2. 接触b接线柱时，相当于直接将开关短路，若开关断路，此时电路会直接导通，两灯都应发光，和题目现象矛盾，排除选项B；
3. 接触c接线柱时，相当于直接将导线②短路，若导线②断路，此时电路会直接导通，两灯都应发光，和题目现象矛盾，排除选项C；
4. 接触d接线柱时L₁才发光，说明d到电源负极的路径（即L₁部分）是完好的，电流经外接导线、d、L₁回到负极形成通路，说明断路位置在c、d之间，也就是灯泡L₂处，完全符合所有实验现象。
综上，答案选D。
【答案】
D
【知识点】
串联电路故障排查，断路判断
【点评】
本题是典型的串联断路故障排查题，核心是理解“外接导线接电源正极，只有接触到断点靠负极一侧的节点时，后续电路才会导通”的规律，逐个排除错误选项即可，解题关键是理清完整的电流路径，区分各段导线和元件的位置关系。
【难度系数】
0.6

【分析】
我们可以结合电路各组成部分的功能逐一推导三个空：首先第一个空，题目说明旋转车钥匙后车子就通电，说明该部件的作用是控制电路的通断，对应电路里控制通断的元件就是开关；第二个空，给电动自行车充电时，蓄电池是消耗外接电源提供的电能，而非向外供电，消耗电能的元件属于用电器；第三个空，蓄电池充电的过程是把电能转化为化学能存储起来，放电时才会把化学能再转化为电能供车辆使用，因此此处对应能量是化学能。
【解析】
1. 车钥匙顺时针旋转后电路导通，车辆通电，车钥匙起到控制电路通断的作用，和电路中开关的功能完全一致，因此车钥匙相当于电路中的开关。
2. 给电动自行车充电时，蓄电池接入外接电源，消耗电能，将电能转化为其他形式的能量，符合用电器“消耗电能”的特征，因此此时蓄电池相当于电路中的用电器。
3. 蓄电池充电的过程中，电能会转化为化学能，储存在蓄电池内部，后续车辆行驶时再将化学能转化为电能对外供电。
【答案】
开关 用电器 化学能
【知识点】
电路的组成、能量转化、蓄电池工作特性
【点评】
本题结合生活中常见的电动自行车场景考察电路基础概念，易错点是容易误认为蓄电池始终是电源，忽略充电状态下蓄电池消耗电能属于用电器，能够引导学生结合实际场景区分电路中不同元件的角色，强化对基础概念的理解。
【难度系数】
0.8

【分析】

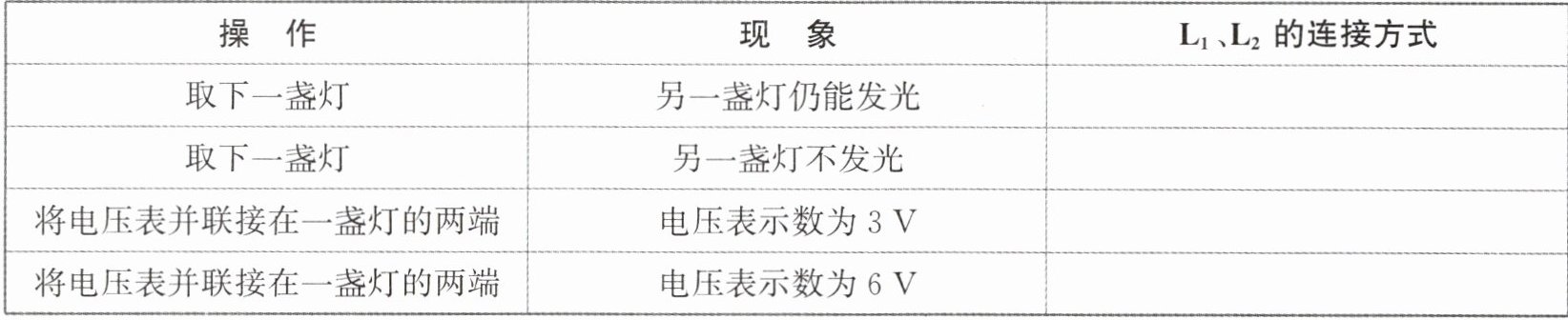

我们可以从串并联电路的核心特性出发分步推导：首先回忆串并联电路的工作特性：串联电路中所有用电器依次连接，互相影响，任意一个用电器断开，整个电路断路，其余用电器都无法工作；并联电路中各支路独立工作，互不影响，断开任意一条支路，其余支路仍可形成通路正常工作。再结合电压规律分析：电源总电压为6V，两盏灯完全相同，串联时两灯分压相等，每盏灯的电压为总电压的一半即3V；并联时各支路两端电压都等于电源电压，即每盏灯的电压都为6V。我们对照表格的四个现象逐一匹配对应的连接方式即可。
【解析】
1. 第一组现象：取下一盏灯，另一盏灯仍能发光，说明两灯工作互不干扰，满足并联电路支路独立工作的特点，因此连接方式为并联。
2. 第二组现象：取下一盏灯，另一盏灯不发光，说明两灯工作互相影响，一处断开整个电路断路，满足串联电路用电器相互制约的特点，因此连接方式为串联。
3. 第三组现象：电源总电压为6V，电压表测得一盏灯两端电压为3V，两灯电压之和等于电源总电压，符合串联电路分压的规律，因此连接方式为串联。
4. 第四组现象：电压表测得一盏灯两端电压为6V，等于电源总电压，符合并联电路各支路电压等于电源电压的规律，因此连接方式为并联。
【答案】
并联、串联、串联、并联
【知识点】
串并联电路特点；串联分压规律；并联电压规律
【点评】
本题从用电器工作特性、电路电压规律两个角度考察串并联电路的区分，属于电学基础概念题，能够帮助学生强化串并联电路核心差异的理解，只要牢记串并联的基本特性就可以顺利完成判断。
【难度系数】
0.8

【分析】
我们可以结合串并联电路的定义、电源短路的特征，用电流流向法逐步推导：1. 并联电路要求电流存在两条独立路径，两个灯泡的两端都分别直接连接电源的正负极；串联电路要求电流只有唯一一条路径，依次经过两个灯泡；电源短路是电流不经过任何用电器，直接从电源正极回到负极，会烧坏电源，属于绝对禁止的错误状态。2. 推导并联情况：要让电流分别通过L1、L2形成两条独立回路，闭合S1、S3时，L1两端分别接电源正负极，L2两端也分别接电源正负极，满足并联要求。3. 推导串联情况：只闭合S2时，电流从电源正极出发，依次经过S2、L2、L1回到负极，只有一条路径，满足串联要求。4. 推导短路情况：如果同时闭合S1、S2，电流不经过任何灯泡直接连通电源两极，形成电源短路，因此该操作绝对不允许。
【解析】
① 两灯并联的开关状态：
电流分为两条独立支路：
支路1：电源正极→S₃→L₁→电源负极
支路2：电源正极→L₂→S₁→电源负极
因此需要闭合开关S₁、S₃，断开S₂，此时两灯为并联连接。
② 两灯串联的开关状态：
电流只有唯一一条路径：电源正极→S₂→L₂→L₁→电源负极，电流依次经过两个灯泡，因此只需要闭合开关S₂，断开S₁、S₃，此时两灯为串联连接。
③ 禁止的短路状态：
若同时闭合S₁、S₂，电流路径为电源正极→S₂→S₁→电源负极，完全不经过用电器，直接连通电源两极，发生电源短路，因此不能同时闭合S₁、S₂。
【答案】$S_1$、$S_3$；$S_2$；$S_1$、$S_2$
【知识点】串并联电路判断；电源短路
【点评】本题是电路分析的基础题型，核心考查用电流流向法判断不同开关组合下的电路连接方式，易错点是容易误判并联的开关组合，解题时沿着电流走向逐一排查路径，就能清晰区分串并联和短路状态。
【难度系数】0.7

【分析】
要解决这个问题，我们首先要明确两个核心规则：第一，电流表的特性是串联在电路中，相当于导线，若并联在电源/用电器两端会造成短路；第二，电压表的特性是并联在电路中，相当于开路，若串联在电路中会导致电路几乎无电流。要让L₁、L₂并联，就需要两个灯泡各自拥有独立的电流通路，两端都分别直接接在电源的正、负极上。我们可以通过假设法逐个判断电表类型：首先要给L2提供从电源正极出发的独立通路，甲表所在位置是通往L2右端的支路，需要相当于导线；乙表在L2右端通往电源负极的路径上，如果乙是导线就会破坏并联结构，因此需要相当于开路；丙表需要承接两个灯泡流回负极的总电流，需要相当于导线，最终就能推导出三个电表的类型。
【解析】
要实现L₁、L₂并联，需保证两灯各自形成独立的电流回路，结合电表特性推导：
1. 甲表串联在电源正极到L₂右端的支路上，只有甲为电流表（相当于导线）时，电流才能从电源正极顺利流到L₂的右端，为L₂提供供电通路。
2. 乙表接在L₂右端和电源负极之间的路径上，如果乙是电流表会直接将L₂右端连通电源负极，导致两灯串联甚至短路，因此乙必须是电压表（相当于开路），既不会干扰两条支路的独立通路，还可以并联测量电源电压。
3. 丙表位于两个灯泡流出电流的公共干路上，只有丙为电流表（相当于导线）时，L₁和L₂的电流才能共同通过丙表、开关流回电源负极。
最终形成两条独立电流路径：
路径1：电源正极→L₁→丙电流表→开关→电源负极
路径2：电源正极→甲电流表→L₂→丙电流表→开关→电源负极
完全符合并联电路的结构要求。
【答案】电流 电压 电流
【知识点】电流表使用规则，电压表使用规则，并联电路特点
【点评】
本题是电路电表判断的经典基础题型，核心考察对电流表、电压表特性的理解，解题时可以通过假设法逐一验证电表类型，排除短路、断路、串联等不符合要求的情况，就能快速得到正确结论，适合巩固电路基础概念。
【难度系数】
0.6

【分析】

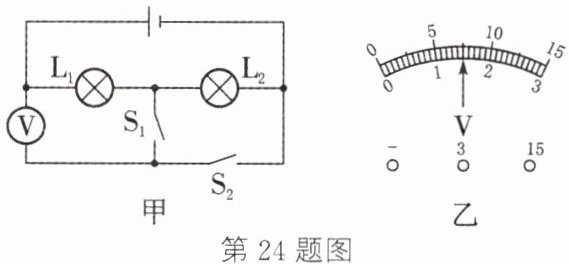

我们可以按步骤逐步推导：第一步先判断电路连接方式，当闭合S1、断开S2时，电流从电源正极出发只有一条路径，依次经过L2、L1回到电源负极，因此两灯为串联；接着判断电压表测量对象，观察电压表的两个接线柱，直接并联在L1的两端，所以电压表测的是L1的电压。第二步分析两次电压表的测量场景：闭合S2、断开S1时，电压表并联在电源两端，测量电源总电压，由于串联电路总电压一定大于任意一个用电器的分电压，两次电压表指针偏转角度相同，说明测电源电压时电压表用的是0~15V大量程，测L1电压时用的是0~3V小量程，大量程的读数是小量程的5倍。第三步结合表盘读数计算：图乙指针位置对应小量程读数为1.5V（即L1两端电压），大量程读数为7.5V（即电源总电压），根据串联电路总电压等于各部分电压之和，就能算出L2两端的电压。最后分析同时闭合两个开关的情况：此时L2被S1短路，电压表直接接在电源两端，示数等于电源电压。
【解析】
1. 电路连接判断：闭合S1、断开S2时，电流只有一条通路，依次经过L1、L2，因此灯L1与L2串联。
2. 电压表测量对象判断：电压表并联在L1的两个接线柱上，因此测量的是灯L1两端的电压。
3. 电压计算：
闭合S2、断开S1时，电压表测量电源总电压U。串联电路总电压大于分电压，两次指针偏转角度相同，说明测L1电压时电压表选用0~3V量程，分度值0.1V，读数U₁=1.5V；测电源电压时选用0~15V量程，分度值0.5V，读数U=7.5V。
根据串联电路电压规律U=U₁+U₂，可得L2两端电压U₂=U-U₁=7.5V-1.5V=6V。
4. 同时闭合S1、S2时，L2被S1短路，电压表直接并联在电源两端，因此电压表示数等于电源电压7.5V。
【答案】
串联；灯$L_1$；6；7.5
【知识点】
串联电路识别，电压表读数，串联电压规律
【点评】
本题重点考查电路分析和串联电路电压规律的应用，易错点是两次电压表量程的区分，需要结合串联总电压大于分电压的特点判断量程选择，避免出现读数颠倒的错误，整体属于电路基础规律的常规考察题型。
【难度系数】
0.6
