【分析】
这是一道杠杆基础概念辨析题，解题思路是先回忆杠杆的定义、杠杆五要素的准确含义，再逐一对照每个选项判断正误，排除描述错误的选项得到正确答案。首先明确核心判断依据：杠杆是可绕固定点转动的硬棒，形状没有强制要求；支点是杠杆绕着转动的点，必然属于杠杆的一部分；力臂是支点到力的作用线的垂直距离，根据力的方向不同，力臂可能落在杠杆上，也可能在杠杆之外，带着这些定义逐一核对选项即可快速解题。
【解析】
我们逐个对选项进行正误判断：
1. 选项A：杠杆只要求是硬棒、可绕固定点转动，没有形状必须为直的要求，比如扳手、滑轮这类弯曲的结构也属于杠杆，因此A说法错误。
2. 选项B：支点是杠杆绕着转动的固定点，支点一定在杠杆上，否则杠杆无法绕该点完成转动动作，因此B说法错误。
3. 选项C：力臂是支点到力的作用线的垂直距离，当力的方向与杠杆垂直时，力臂和杠杆重合，落在杠杆上；当力的方向与杠杆不垂直时，力臂是杠杆外的一段垂直线段，不在杠杆上，因此力臂可能在杠杆上，也可能不在杠杆上，C说法正确。
4. 选项D：动力臂的定义是支点到动力作用线的垂直距离，并非支点到动力作用点的直线距离，因此D说法错误。
综上，正确选项为C。
【答案】
C
【知识点】
杠杆的定义，力臂的概念
【点评】
本题属于杠杆章节的基础概念题，易错点集中在对力臂定义的误解，不少同学会把力臂错记为支点到力的作用点的距离，同时容易忽略杠杆可以是弯曲的、支点必然在杠杆上这些细节，解题时只要紧扣课本核心定义的细节描述，就能快速避开误区选出正确答案。
【难度系数】
0.7

【分析】

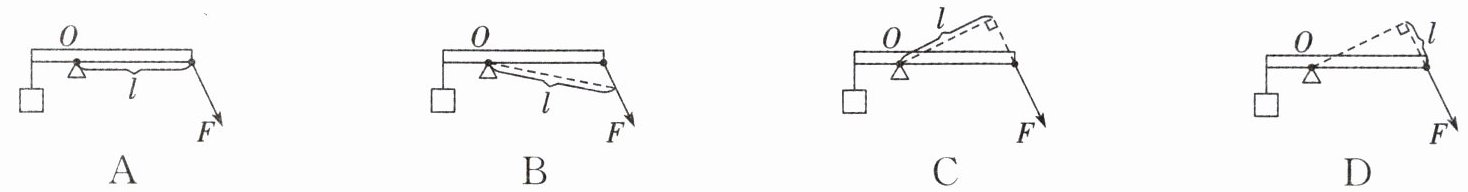

要解决这道题，首先要明确力臂的定义和正确绘制步骤：第一步先确定题目给出的支点O，第二步沿力F的方向画出力的作用线，第三步从支点O向力F的作用线作垂线，这条垂线段才是力F的力臂。我们可以按照这个标准逐一排查选项：首先排除没有从支点出发画线段的选项，再排除线段不垂直于力F作用线的选项，就能得到正确结果。
【解析】
解：力臂的核心定义是支点到力的作用线的垂直距离，正确画法需要同时满足两个要求：①线段的起点是支点O；②线段和力F的作用线互相垂直。
对各选项逐一分析：
1. 选项A：标注的l是杠杆上支点到力的作用点的线段，没有和F的作用线垂直，不符合力臂定义，错误；
2. 选项B：标注的l沿杠杆方向延伸，完全没有垂直于F的作用线，不符合要求，错误；
3. 选项C：从支点O出发，向F的作用线作垂线段，标注的l就是该垂线段，同时满足力臂的两个要求，正确；
4. 选项D：所作的垂线段起点不是支点O，不符合力臂的定义，错误。
【答案】C
【知识点】力臂的画法，杠杆基本概念
【点评】本题属于杠杆部分的基础题型，易错点是很多同学会误将支点到力的作用点的距离当作力臂，解题时只要牢牢抓住“从支点出发、垂直于力的作用线”两个核心判定条件，就可以快速排除错误选项。
【难度系数】0.7

【分析】
要解决这道题，我们需要结合开瓶扳手的实际使用过程，对应杠杆三要素的定义逐一判断：首先明确杠杆绕着转动的固定点是支点，人施加动力的位置是动力作用点，阻碍杠杆转动的力的作用位置是阻力作用点。我们还原操作场景：用扳手开瓶盖时，手在扳手末端施力抬起，扳手最左端A始终抵在瓶盖顶面，是杠杆转动的固定点；手的施力位置在末端C；瓶盖边缘会阻碍扳手向上运动，阻力作用在B点，由此就能对应出正确选项。
【解析】
结合杠杆相关定义和实际操作分析：
1. 支点判断：开瓶盖的过程中，扳手的A点始终贴合瓶盖的上表面，是整个杠杆绕其转动的固定点，因此支点为A；
2. 动力作用点判断：使用扳手时，人手在扳手的末端C处施加向上的动力，因此动力作用点为C；
3. 阻力作用点判断：瓶盖的边缘B处会对扳手施加向下的阻碍力，阻止扳手抬起，因此阻力作用点为B。
三者对应关系为A、C、B，符合选项B的描述。
【答案】
B
【知识点】
杠杆基本要素，生活杠杆判断
【点评】
本题结合日常开瓶盖的真实场景考察杠杆核心要素的识别，解题的关键是不要死记硬背概念，要还原实际操作的运动过程，通过判断杠杆的转动中心确定支点，再区分动力、阻力的施力位置，避免混淆三个点的对应关系。
【难度系数】
0.7

【分析】
这道题考查杠杆基础概念的辨析，解题时首先要锚定杠杆五要素的核心定义：第一步先确定杠杆绕着转动的支点O；第二步区分动力和阻力：使杠杆转动的力是动力，阻碍杠杆转动的力是阻力；第三步明确力臂的核心要求：力臂是支点到力的作用线的垂直距离，绝非支点到力的作用点的连线长度。我们对照定义逐个判断选项，就能找出描述错误的选项。
【解析】
结合杠杆相关定义逐一分析选项：
1. 选项A：手对筷子施加的力$F_1$是使杠杆绕O点发生转动的力，属于动力，该描述正确。
2. 选项B：动力臂的定义是支点到动力作用线的垂直距离，图中$l_1$是支点O到动力$F_1$作用线的垂线段，符合动力臂的定义，该描述正确。
3. 选项C：被夹持的菜对筷子的作用力$F_2$，会阻碍筷子的转动，属于阻力，该描述正确。
4. 选项D：阻力臂是支点到阻力作用线的垂直距离，图中$l_2$是支点O到$F_2$作用点沿筷子杆身的长度，并非支点到$F_2$作用线的垂线段，不符合阻力臂的定义，该描述错误。
题目要求选出错误的选项，因此最终答案为D。
【答案】D
【知识点】杠杆五要素，力臂定义
【点评】
本题的易错点是很多同学会默认支点到力的作用点的杆长就是力臂，忽略了力臂必须垂直于对应力的作用线这个核心限定条件，属于对基础概念的深度辨析，提醒学生学习物理概念时要抓住定义的全部要求，不能凭直觉判断。
【难度系数】0.6

【分析】
首先我们要回忆杠杆三个核心点的定义：支点是杠杆工作时绕着转动的固定点，动力作用点是施加让杠杆转动的力的位置，阻力作用点是施加阻碍杠杆转动的力的位置。接下来结合铲土的实际动作分析：人使用铁锹铲土时，位于C点的手握住铁锹末端保持相对固定，整个铁锹会围绕这个点转动；位于B点的手发力，带动铁锹转动完成铲土动作；铁锹前端A点接触泥土，泥土会阻碍铁锹的转动，对应阻力的作用位置。顺着这个逻辑就能依次判断出三个点的属性。
【解析】
1. 判断支点：使用铁锹铲土过程中，铁锹始终绕着C点转动，因此支点是C点。
2. 判断动力作用点：人对铁锹施加的、使铁锹完成铲土转动的作用力作用在B点，因此动力作用点是B点。
3. 判断阻力作用点：泥土对铁锹的阻碍转动的反作用力作用在铁锹前端的A点，因此阻力作用点是A点。
【答案】
C；B；A
【知识点】
杠杆五要素，生活中的杠杆
【点评】
本题结合日常铲土的场景考查杠杆基本要素的判断，易错点是误将B点判定为支点，解题时要结合实际操作的发力逻辑，区分固定转轴、动力施力位置和阻力来源位置，加深对费力杠杆实际应用的理解。
【难度系数】
0.7

【分析】

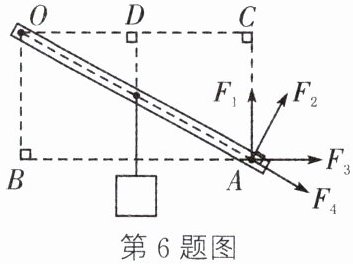

这道题的核心考点是力臂的概念，解题时首先要明确：力臂是支点到力的作用线的垂直距离，并非支点到力的作用点的直线距离。解题思路为：第一步先确定本题杠杆的支点是O点，第二步对每个力，先沿力的方向画出对应的力的作用线，第三步从支点O向该力的作用线作垂线段，这条垂线段就是对应的力臂。我们可以逐个分析：首先阻力是重物对杠杆竖直向下的拉力，它的作用线是过悬挂点的竖直线，从O向该线作垂线得到的垂线段就是阻力臂；再依次对F₁到F₄四个动力，按照上述方法分别找到对应的垂线段，就能得到各个动力臂的结果。
【解析】
根据力臂的定义：力臂是支点到力的作用线的垂直距离，结合题图逐一分析：
(1) 动力F₁沿竖直向上方向，其作用线是过A点的竖直线，从支点O向该作用线作垂线，得到的垂线段为OC，因此F₁的动力臂是OC；阻力是重物对杠杆竖直向下的拉力，作用线是过杠杆悬挂点的竖直线，从O向该作用线作垂线，得到的垂线段为OD，因此阻力臂是OD。
(2) 动力F₂的方向与杠杆OA垂直，从支点O向F₂的作用线作垂线，垂线段恰好和OA重合，因此F₂的动力臂是OA。
(3) 动力F₃沿水平向右方向，其作用线是过A点的水平线，从支点O向该作用线作垂线，得到的垂线段为OB，因此F₃的动力臂是OB。
(4) 动力F₄的方向沿杠杆OA向外，它的作用线恰好经过支点O，支点O到该作用线的垂直距离为0，因此F₄的动力臂是0。
【答案】
(1) OC；OD (2) OA (3) OB (4) 0
【知识点】
力臂的定义；杠杆力臂画法
【点评】
本题是杠杆力臂相关的基础题型，通过设置不同方向的动力，帮助学生区分“力臂”和“支点到力的作用点的距离”这两个易混淆的概念，尤其考察了力沿杠杆方向时力臂为0的特殊情况，能够有效夯实学生对力臂核心定义的理解。
【难度系数】
0.7

【分析】
要画出杠杆的动力臂和阻力臂，首先明确力臂的定义：力臂是支点到力的作用线的垂直距离。解题思路可以分四步走：第一步先找到两个杠杆各自标注的支点O；第二步分别将动力F₁、阻力F₂的作用线沿力的方向适当正向或反向延长，得到完整的力的作用线；第三步从支点O向F₁的作用线作垂线，这条垂线段就是动力臂l₁；第四步从支点O向F₂的作用线作垂线，对应的垂线段就是阻力臂l₂，最后给两条垂线段标注对应的符号即可。
【解析】
作图步骤如下：
1. 确定甲、乙两个杠杆的支点均为图中标注的O点；
2. 分别对F₁、F₂两个力，沿力的方向将力的作用线进行延长，必要时用虚线反向延长；
3. 从支点O向动力F₁的作用线作垂线段，该垂线段即为动力臂l₁，用双箭头或大括号标注，旁注l₁；
4. 从支点O向阻力F₂的作用线作垂线段，该垂线段即为阻力臂l₂，用双箭头或大括号标注，旁注l₂。
【答案】

【知识点】
力臂的画法，杠杆五要素
【点评】
本题属于杠杆部分的基础作图题，核心考查对力臂概念的理解，常见易错点是直接将支点到力的作用点的连线当作力臂，忽略了力臂是支点到力的作用线的垂直距离，作图时要注意辅助线用虚线，标注清晰。
【难度系数】
0.7

【分析】

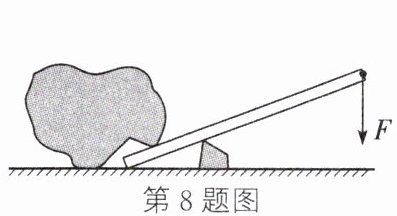

解题时首先要明确杠杆支点和力臂的定义：第一步先确定支点，即杠杆工作时绕着转动的固定点，观察撬石块的木棒，撬动过程中木棒是绕下方支撑它的垫块的接触点转动的，在该点标注O即可。接下来画动力F的力臂，力臂的定义是支点到力的作用线的垂直距离，所以先将动力F的作用线适当延长，再从支点向这条作用线作垂线，得到的垂线段就是动力臂，最后标注对应的符号l就完成作图。要注意不要误将木棒左端和地面的接触点当成支点，撬动石块时左端是被石块带动抬起的，不是固定转动点。
【解析】

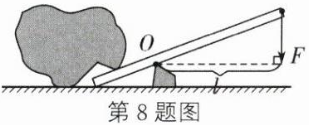

1. 标注支点：找到木棒与下方支撑垫块的接触点，用小黑点标记，标注符号O，该点就是杠杆的支点。
2. 作动力臂：沿竖直向下的方向延长动力F的作用线，从支点O向F的作用线作垂线段，该垂线段就是动力F的力臂，在垂线段旁标注符号l。
【答案】

【知识点】
杠杆支点判断，力臂作图
【点评】
本题属于杠杆的基础作图题，重点考查对杠杆基本要素的理解，易错点是支点的误判，很多初学者会错把木棒左端与地面的接触点当作支点，解题时要结合杠杆实际转动的过程判断固定转轴的位置，牢记力臂是支点到力的作用线的垂直距离，不是支点到力的作用点的连线。
【难度系数】
0.7
