【分析】
我们可以按照杠杆三要素的判断逻辑逐步推导：
1. 先确定支点：打开夹子的过程中，夹子的杠杆部分绕着中间的固定转轴O转动，支点O位于夹口和手柄之间。
2. 再确定动力：手作用在夹子手柄上的向下的力F₁，是驱使夹子转动张开的动力，作用点在手柄的手指接触位置。
3. 最后确定阻力：被夹子夹住的物体，会阻碍夹口向外张开，对夹口施加反方向的阻力F₂，作用点在夹口与物体的接触位置，方向与夹口张开的运动趋势相反。

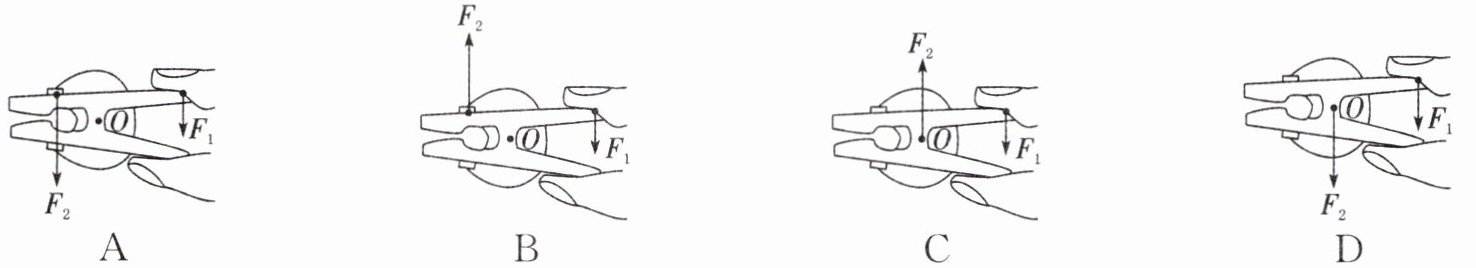

接下来逐个排查选项：B的阻力F₂作用点没有落在夹口和物体的接触处，标注错误；C的阻力F₂作用点直接在支点O上，力臂为零，不符合阻力的实际作用位置；D的支点O位置标注错误，阻力的作用点和方向也不符合实际，只有A的标注全部正确。
【解析】
要判断夹子的支点、动力、阻力标注是否正确，逐一分析选项：
选项A：支点O为夹子的中间转轴，动力F₁是手对手柄的向下作用力，阻力F₂是被夹物体对夹口的向下的阻碍作用力，三要素标注全部正确。
选项B：阻力F₂的作用点没有画在夹口与物体的接触位置，标注错误。
选项C：阻力F₂的作用点与支点O重合，阻力的实际作用位置不可能在转轴处，标注错误。
选项D：支点O的位置标注错误，阻力的作用点、方向均不符合实际受力情况，标注错误。
综上，正确选项为A。
【答案】
A
【知识点】
杠杆的五要素
【点评】
本题结合生活中常见的夹子场景考察杠杆三要素的判断，易错点是容易搞错阻力的作用点和支点的位置，解题时要结合实际使用时的受力情况，区分动力和阻力对杠杆转动的不同作用，避免凭直觉错标。
【难度系数】
0.6

【分析】
我们要判断杠杆的可能支点，首先明确核心逻辑：杠杆要保持静止平衡，作用在杠杆上的两个力（本题中重物的拉力G是阻力、拉力F是动力），对支点的转动方向必须相反，一个让杠杆顺时针转，一个让杠杆逆时针转，否则杠杆无法平衡。接下来我们逐个对四个选项的候选支点进行验证：先分别判断G和F绕该点的转动方向，同时排除力的作用点和支点重合导致力臂为0、无法产生力矩的情况，就能得到正确结果。
【解析】
要使硬棒水平静止，需满足：动力F和阻力G对支点的转动方向相反，且两个力的力臂均不为零，杠杆才能平衡，逐一分析选项：
1. 选项A：若支点在A点，重物G悬挂在A点，阻力臂为0，拉力F作用在C点，仅F产生使杠杆绕A转动的力矩，没有反向力矩平衡，杠杆无法静止，A错误。
2. 选项B：若支点在B点，A点向下的拉力G会使杠杆绕B点逆时针转动，C点斜向上的拉力F同样会使杠杆绕B点逆时针转动，两个力的转动效果完全相同，无法相互抵消，杠杆不能平衡，B错误。
3. 选项C：若支点在C点，拉力F作用在C点，动力臂为0，仅重物G产生使杠杆绕C转动的力矩，没有反向力矩平衡，杠杆无法静止，C错误。
4. 选项D：若支点在D点，A点向下的拉力G会使杠杆绕D点顺时针转动，C点斜向上的拉力F会使杠杆绕D点逆时针转动，两个力的转动方向相反，存在平衡的可能，硬棒可以保持水平静止，D正确。
【答案】
D
【知识点】
杠杆支点，杠杆平衡条件
【点评】
本题是杠杆部分的易错题，很多同学直接套用杠杆平衡公式忽略了“动力、阻力对支点的转动方向必须相反”这个核心前提，解题时先判断两个力的转动方向是否相反，就能快速排除错误选项，提升解题效率。
【难度系数】
0.6

【分析】
我们可以分两步梳理解题思路：第一步先判断指甲剪的杠杆总数量，回忆指甲剪的结构，除了上方的按压杠杆ABC，下方还有两个控制刀口开合的杠杆，总共是3个杠杆，直接排除描述杠杆数量错误的A、B选项。第二步再结合动力臂的定义判断C、D选项：动力臂的核心是支点到动力作用线的垂直距离，当杠杆ABC以B为支点时，动力是C点向下的力F，找到支点B到F作用线的垂线段，就能判断哪个是正确的动力臂。
【解析】
1. 杠杆数量判断：指甲剪一共包含3个杠杆，分别是省力杠杆ABC，以及下方两个共用转轴的费力杠杆，因此A选项“只由一个杠杆组成”、B选项“由两个杠杆组成”的描述均错误。
2. 动力臂判断：根据力臂的定义，动力臂是支点到动力作用线的垂直距离。对杠杆ABC以B为支点时，作用在C点向下的动力F的作用线是竖直向下的，图中标注的l就是支点B到动力F作用线的垂直距离，也就是该场景下的动力臂；而BC是杠杆上B到C的线段，并不垂直于动力F的作用线，不属于动力臂，因此C正确，D错误。
【答案】C
【知识点】杠杆识别，力臂判断
【点评】本题属于杠杆基础应用题，易错点一是容易误判指甲剪的杠杆总数，二是容易混淆“支点到力的作用点的连线”和“支点到力的作用线的垂直距离”，要牢记力臂的定义核心是垂直距离，而非杠杆本身的线段长度。
【难度系数】0.7

【分析】
首先我们从杠杆的基本定义出发思考：能绕固定点转动的硬棒就叫做杠杆，手推车的结构完全符合杠杆的特征，因此第一空可以直接确定。接下来判断支点，支点是杠杆发生转动时，固定不动的那个转动中心：第一种情况，当前轮遇到障碍物A、推车人向下压扶手时，我们可以模拟这个动作：向下压扶手的过程中，手推车的后轮C始终贴在地面保持不动，整个车体绕C点转动，以此抬起前轮越过障碍物，因此此时支点是C。第二种情况，当后轮遇到障碍物、推车人向上提扶手时，向上提扶手的过程中，手推车的前轮B始终贴在地面保持不动，整个车体绕B点转动，以此抬起后轮越过障碍物，因此此时支点是B。
【解析】
1. 手推车在使用时，可绕某一固定点转动，符合杠杆的定义，因此可看成一个杠杆。
2. 当前轮遇到障碍物A，推车人向下压扶手时，手推车绕后轮C点转动，因此支点在C点。
3. 当后轮遇到障碍物时，推车人向上提扶手，手推车绕前轮B点转动，因此支点在B点。
【答案】
杠杆；C；B
【知识点】
杠杆的定义，支点判断
【点评】
本题结合生活中手推车的实际使用场景，考察杠杆的基础概念与支点的判定，解题的关键是结合实际操作过程分析杠杆转动时保持静止的点，不少同学容易混淆两种场景下的支点，结合生活经验推演动作过程即可避免出错。
【难度系数】
0.7

【分析】
我们可以通过判断杠杆的转动趋势来反推作用力的方向，思路如下：
1. 先明确基础条件：班牌受到水平向后的风的阻力，等效作用在A点，人的两只手分别握持在B、C位置，班牌匀速前进时杠杆处于平衡状态。
2. 选B为支点时：风的阻力作用在B点上方的A点，方向向后，这个力会带动A点向后运动，让班牌绕B点转动，此时班牌下端C点会有向前运动的趋势。要让杠杆平衡，就需要在C点施加一个阻碍C向前运动的水平力，因此力的方向是水平向后。
3. 选C为支点时：风的阻力还是作用在A点方向向后，这个力带动A点向后运动，让班牌绕C点转动，此时班牌上的B点会有向前运动的趋势。要让杠杆平衡，就需要在B点施加一个阻碍B向前运动的水平力，因此力的方向是水平向前。
【解析】
① 以B为支点时：
水平向后的风阻作用在A点，会使班牌绕B点发生转动，C端向水平前方偏转，为维持班牌平衡，作用在C点的手需要施加水平向后的力，抵消风阻带来的转动效果。
② 以C为支点时：
水平向后的风阻作用在A点，会使班牌绕C点发生转动，B端向水平前方偏转，为维持班牌平衡，作用在B点的手需要施加水平向前的力，抵消风阻带来的转动效果。
【答案】
水平向后 水平向前
【知识点】
杠杆支点，杠杆平衡，力的作用效果
【点评】
本题结合生活场景考察杠杆的定性受力分析，不需要复杂的力矩计算，只需要通过阻力带来的转动趋势反推动力方向即可，易错点是容易混淆不同支点对应的杠杆转动方向，模拟班牌被风吹动的偏转过程就能快速得到正确结论。
【难度系数】
0.6

【分析】

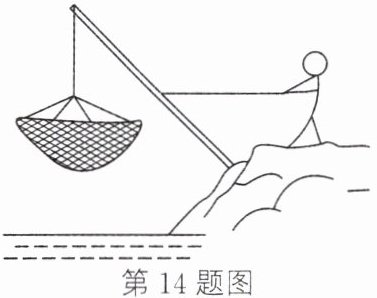

我们按照杠杆作图的常规思路逐步思考：第一步先确定杠杆的支点，也就是杠杆绕着转动的固定点，本题中鱼竿抵在岸边的支撑点就是整个杠杆的支点；第二步确定动力：要让渔网上升，人对鱼竿施加的拉力是使杠杆转动的动力，作用点在人手握住鱼竿的位置，方向沿人手拉动的方向（水平向右）；第三步绘制动力臂：力臂的定义是支点到力的作用线的垂直距离，我们从已经确定的支点出发，向动力的作用线作垂线，这条垂线段就是对应的动力臂，最后标注对应的符号即可。
【解析】

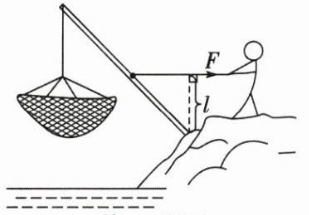

1. 标记支点O：将鱼竿与岸边的支撑接触点标记为支点O，该点是杠杆转动时的固定点；
2. 绘制动力F₁：在人手与鱼竿的接触位置，沿水平向右的方向画出带箭头的拉力线段，标注为F₁，该力是使渔网上升的动力；
3. 绘制动力臂L₁：将动力F₁的作用线适当延长，从支点O向F₁的作用线作垂直的线段，标注直角符号，用大括号标出该垂线段，记为L₁，即为动力臂。
【答案】

【知识点】
杠杆五要素，力臂作图
【点评】
本题结合渔民捞鱼的生活场景考察杠杆作图，贴近生活实际，易错点是容易误判动力方向、混淆力臂和支点到作用点的连线，作图时需要牢记力臂是支点到力的作用线的垂直距离，不要遗漏垂直符号的标注。
【难度系数】
0.7

【分析】
我们按照题目要求分两步完成作图：首先确定阻力F₂，杠杆的阻力是阻碍杠杆转动的力，图中B端悬挂重物G，重物通过绳子对杠杆B点施加向下的拉力，这个拉力就是阻力F₂，作用点在B点，方向竖直向下。接下来画动力F₁的力臂l₁，根据力臂的定义，力臂是支点到力的作用线的垂直距离，第一步先找到支点O，第二步确定F₁的作用线（可适当延长），第三步从O点向F₁的作用线作垂线，这条垂线段就是l₁，最后标注对应符号即可完成作图。
【解析】
1. 绘制阻力F₂：从杠杆的B点出发，沿竖直向下的方向画一条带箭头的线段，标注符号F₂，该线段即为阻力，代表重物对杠杆B端的拉力。
2. 绘制动力臂l₁：将动力F₁的作用线适当延长，过支点O向F₁的作用线作垂直的线段，标注垂直符号，用大括号标出该垂线段，标注符号l₁，该线段就是动力F₁的力臂。
【答案】

【知识点】
杠杆力臂画法，阻力示意图绘制
【点评】
本题是杠杆模块的基础作图题，核心考察对力臂定义的理解，学生常见易错点包括误将支点到力的作用点的连线当作力臂、漏画垂直符号、错误将阻力方向画为向上，作图时严格遵循力臂的定义，先确定力的作用线再作垂线即可避免错误。
【难度系数】
0.7

【分析】
我们按照力臂的定义和杠杆平衡的规律分步思考：首先明确支点是O点，要画阻力F₂的力臂l₂，就需要从支点向F₂的作用线作垂线，这个垂线段就是l₂。接下来画动力F₁，根据力和它对应的力臂一定互相垂直的特点，已知动力臂l₁，就可以过l₁的非支点端作l₁的垂线，这条垂线和杠杆的交点就是动力F₁的作用点，因为动力必须作用在杠杆上。最后判断F₁的方向：阻力F₂向下，会让杠杆绕O点顺时针转动，为了让杠杆保持平衡，动力的作用效果要和阻力相反，也就是让杠杆有逆时针转动的趋势，所以F₁的方向是斜向上，不能画成向下，否则两个力都会让杠杆顺时针转，无法平衡。
【解析】
步骤1：绘制阻力臂l₂：确定支点O，将阻力F₂的作用线沿竖直方向适当延长，从O点向F₂的作用线作垂直的线段，标注垂直符号，该垂线段即为阻力的力臂l₂。
步骤2：绘制动力F₁：过已知动力臂l₁远离O点的端点，作垂直于l₁的直线，该直线与杠杆的交点就是动力F₁的作用点；由于阻力F₂使杠杆绕O顺时针转动，根据杠杆平衡时动力、阻力的转动效果相反的规律，动力F₁的方向沿所作垂线斜向上，在作用点处标注指向斜上方的箭头，并标注符号F₁即可。
【答案】

【知识点】
力臂画法，杠杆平衡条件
【点评】
本题属于杠杆作图的典型易错题，多数同学容易出现两个错误：一是误将动力F₁的方向画为向下，忽略了动力和阻力对杠杆的转动效果必须相反的规律；二是忘记动力的作用点必须落在杠杆上，作图时脱离杠杆标注力。解题时牢记“力与对应力臂垂直、两力转动效果相反”两个核心要点即可避免出错。
【难度系数】
0.5
