【分析】

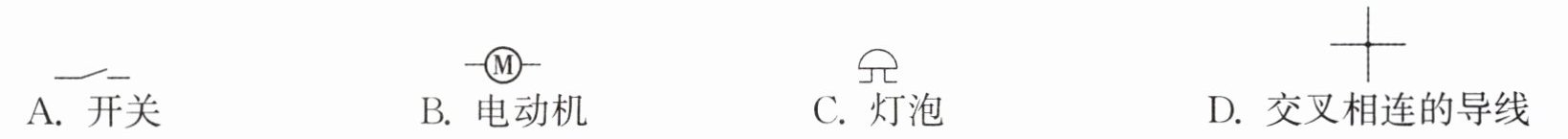

这道题考查常见电路元件的符号对应关系，解题思路是逐个对照每个选项给出的符号和标注的元件是否匹配：首先回忆初中物理规定的各类标准电路元件符号，依次验证A、B、C、D四个选项，找出符号和元件不对应的选项，就是本题的错误项。
【解析】
我们逐个对选项进行验证：
1. 选项A：图示的断开折线符号是开关的标准电路符号，符号和元件对应正确，不符合题意；
2. 选项B：内部标注M的圆形符号是电动机的标准电路符号，符号和元件对应正确，不符合题意；
3. 选项C：图示的符号是电铃的电路符号，并非灯泡的符号，灯泡的标准电路符号为圆形内部绘制交叉线，该选项符号和元件对应错误，符合题意；
4. 选项D：带节点的十字形符号是交叉相连的导线的标准电路符号，符号和元件对应正确，不符合题意。
综上，答案选C。
【答案】
C
【知识点】
电路元件符号
【点评】
本题属于电学入门的基础识记题，核心易错点是混淆电铃和灯泡的电路符号，同学们在学习时要注意区分不同元件的符号特征，不要把外形相近的元件符号记混。
【难度系数】
0.8

【分析】
首先明确题干要求选出“不正确”的说法，我们可以通过逐一核对电源、用电器的基础概念来排查选项：第一步先回忆电源的核心定义，判断A选项描述是否符合；第二步回忆电源的常见分类，验证B选项；第三步回忆用电器的功能定义，确认C选项正误；最后重点分析干电池工作时的能量转化方向，找出描述错误的选项即可。
【解析】
我们逐个对选项进行分析：
A选项：电源的核心作用是向外提供电能，本质是将其他形式的能量（如化学能、机械能、太阳能等）转化为电能，该描述正确。
B选项：生活和生产中常用的电源按照输出电流的类型，通常分为直流电源（如干电池、蓄电池）和交流电源（如家庭电网的供电电源）两类，该描述正确。
C选项：用电器的功能就是消耗电能，将电能转化为其他形式的能来实现对应的功能，是利用电能工作的装置，该描述正确。
D选项：干电池属于化学电源，工作向外供电的过程中，是把自身储存的化学能转化为电能，而非将电能转化为化学能，后者是给可充电电池充电时的能量转化过程，该描述错误。
题目要求选择不正确的说法，因此答案是D。
【答案】
D
【知识点】
电源的能量转化，用电器的定义，电源的分类
【点评】
本题属于电学开篇的基础概念题，难度较低，易错点是容易混淆干电池供电和充电状态下的能量转化方向，解题时要注意区分电源对外供电和被充电这两种不同工作状态的能量变化逻辑。
【难度系数】
0.9

【分析】
这道题是电学入门的基础概念题，我们可以顺着电路的相关常识逐一推导填空：首先回忆完整电路的必备组成部分，电路的核心元件除了给出的电源、导线、开关，还需要消耗电能的用电器才能形成正常的电流路径；接下来思考开关在电路里的作用，开关通过开合操作控制电路里电流的流通与否，也就是控制电路通断；然后结合实验室的常识，导电性优良、成本合适的铜是实验室导线的常用制作材料；最后回忆电路的故障类型，不经过任何用电器直接把电源两极用导线相连的异常情况就是电源短路，会产生极大电流烧坏电源。
【解析】
1. 第一空：一个完整的可正常工作的电路，必备组成元件包含电源、用电器、开关、导线四部分，因此此处填用电器；
2. 第二空：开关的核心功能就是通过切换自身闭合、断开的状态，控制电路中电流的流通与切断，也就是控制电路的通和断；
3. 第三空：铜的导电性能优异，成本较低，是实验室所用导线的常规制作材料，此处填铜；
4. 第四空：如果不经过用电器，直接用导线将电源的正两极相连，此时电路总电阻极小，电流会远大于正常值，这种电路故障就是短路，会直接损坏电源。
【答案】
用电器 控制电路的通和断 铜 短路
【知识点】
电路基本组成，开关的作用，电源短路
【点评】
本题属于电学开篇的基础识记类题目，全部考点都来自课本的基础概念和常识，没有设置任何变形和难点，只要学生牢记电学入门的基础定义就可以顺利完成作答，是后续学习复杂电路知识的必备前置内容。
【难度系数】
0.9

【分析】
我们可以逐个对每个选项的用电器工作特点、能量转化、供电类型逐一分析，对应匹配题干要求即可：首先回忆电流做功的实质是电能转化为其他形式能的过程，第一步先找只把电能转化为内能的用电器，也就是纯电阻类、仅用来发热的用电器；第二步找主要转化为机械能的用电器，也就是依靠电机运转工作的用电器；第三步找主要输出光和声的用电器，也就是同时带有显示画面和扬声器的家电；最后一步回忆常见用电器的供电类型，区分家庭交流供电和直流供电的用电器，就能顺理成章得到所有空的答案。
【解析】
我们逐个分析各用电器的特性：
1. A.电扇：核心部件是电动机，通电后扇叶转动，电能大部分转化为机械能，仅少部分转化为内能；
2. B.电热毯：利用电流的热效应工作，通电后仅向外释放热量，电能全部转化为内能；
3. C.电视机：工作时输出画面和音频信号，电能主要转化为光能和声能，仅少部分转化为内能；
4. D.手电筒：通常由干电池供电，干电池属于直流电源，因此手电筒使用直流电源供电；
5. E.日光灯：接入家庭220V交流电路工作，电能主要转化为光能，属于交流供电用电器。
将各用电器特性和题干要求逐一匹配，即可得到对应答案。
【答案】
B A C D
【知识点】
电能的转化；电流的热效应；交直流电源区分
【点评】
本题结合生活中常见的用电器考察电能转化的基础知识点，贴近生活实际，属于概念类基础题，解题的关键是明确不同用电器的工作原理，区分其能量的主要转化方向，同时留意日常用电器的供电类型，避免出现概念混淆。
【难度系数】
0.8

【分析】

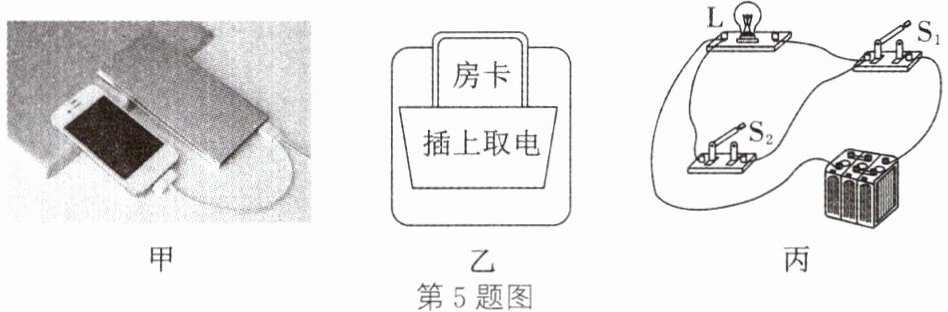

我们可以结合电路基本组成元件的功能，逐个对应场景分析：首先回忆电路各部分的核心作用：电源提供电能，用电器消耗电能，开关控制电路通断。第一个场景中充电宝给手机充电时向外输出电能，符合电源的特征；手机电池此时将电能转化为化学能储存，消耗电能，属于用电器。宾馆房卡插入后电路才接通，取出就断开所有用电器，功能就是控制电路通断，对应开关的作用。最后分析丙图的不同开关状态：结合电路三种状态的定义，断路是电路无闭合回路、无电流，通路是回路连通用电器正常工作，短路是电源两极直接被导线连通、不经过用电器，逐一对应开关组合判断即可。
【解析】
① 充电宝给手机电池充电时，向外提供电能，相当于电路中的电源；
② 该过程中手机电池消耗电能，将电能转化为化学能储存，相当于用电器；
③ 房卡插入槽中电路才接通，取出后电路断开，控制房间内所有电路的通断，作用相当于电路元件中的开关；
④ 当开关$\mathrm{S}_1$、$\mathrm{S}_2$断开时，电路没有闭合的电流路径，无电流通过，电路处于断路状态；
⑤ 当开关$\mathrm{S}_1$闭合、$\mathrm{S}_2$断开时，电流路径为：电源正极→$\mathrm{S}_1$→灯泡L→电源负极，回路完整连通，灯泡正常工作，电路处于通路状态；
⑥ 当开关$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电流不经过灯泡L，直接通过导线将电源两极连通，电路处于短路状态。
【答案】
电源 用电器 开关 断路 通路 短路
【知识点】
电路的组成，电路的三种状态
【点评】
本题结合充电宝充电、宾馆取电房卡的生活常见场景，考察电路基础概念的辨析，易错点是容易误将充电状态下的手机电池判断为电源，以及忽略两开关都闭合时电流绕过灯泡形成电源短路，整体侧重基础，帮助学生把课本电路知识和生活实际场景对应起来。
【难度系数】
0.8

【分析】

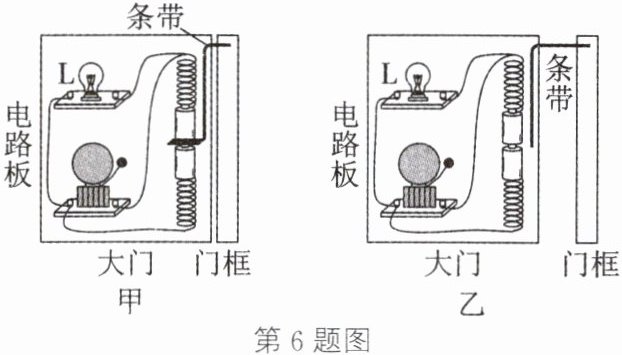

我们可以分三步梳理解题思路：第一步先判断绝缘条的作用：门关闭时，绝缘条插在两节电池之间，依靠绝缘属性断开电路，灯和电铃都不工作；门被打开后，绝缘条被抽出，电路接通，灯亮铃响，这个部件可以控制电路的通断，符合开关的功能。第二步分析干电池的能量转化：干电池属于化学类电源，供电时消耗自身储存的能量向外输出电能，对应能量形式就是化学能。第三步分析故障：门打开后灯亮，说明整体主电路是导通的，不存在电源短路的情况，此时电铃不响，说明电铃所在位置出现断开，若电铃短路会直接造成电源短路，灯泡也无法发光，和题目现象矛盾，因此故障为电铃处断路。
【解析】
1. 绝缘条可以控制电路的通断：门闭合时电路断开，门打开后电路接通，功能和电路中的开关完全一致，因此起到开关的作用。
2. 干电池是典型的化学电源，供电过程中，内部发生化学反应，将储存的化学能转化为对外输出的电能。
3. 门打开后灯亮，说明灯泡所在电路正常导通，若电铃发生短路，会直接造成电源短路，灯泡也无法发光，不符合题中灯亮的现象，因此故障是电铃处发生断路，电流无法通过电铃，导致铃不响。
【答案】
开关 化学 断路
【知识点】
开关的作用，电源能量转化，电路故障判断
【点评】
本题结合自制开门报警器的实际应用场景考察电路基础知识点，需要结合工作现象反推元件功能和故障类型，解题时要注意区分短路、断路两类故障对应的不同电路现象，避免出现概念混淆。
【难度系数】
0.7
