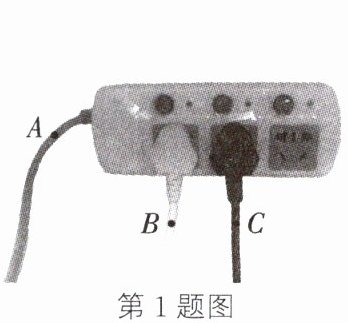

1 如图所示为家用插线板示意图,图中 A 线接入家庭电路中,B 线接台灯,C 线接取暖器,两个用电器均正常工作时, A 、 B 和 C 三处的电流分别为 $I_{A}$、$I_{B}$ 和 $I_{C}$, 则它们的大小关系正确的是 （
A.$I_{A}=I_{B}$
B.$I_{B}=I_{C}$
C.$I_{B}=I_{A}+I_{C}$
D.$I_{A}=I_{B}+I_{C}$
D
）A.$I_{A}=I_{B}$
B.$I_{B}=I_{C}$
C.$I_{B}=I_{A}+I_{C}$
D.$I_{A}=I_{B}+I_{C}$
答案：1. D
解析：
【分析】
首先梳理解题思路：第一步先判断两个用电器的连接方式，家庭电路中为保证各用电器可独立正常工作，所有用电器都是并联的，因此台灯和取暖器为并联关系。第二步判断A、B、C三点分别处于干路还是支路：A线是插线板接入家庭电路的总进线，属于两个用电器的公共干路；B线仅连接台灯，属于台灯所在的独立支路；C线仅连接取暖器，属于取暖器所在的独立支路。第三步结合并联电路的电流规律，干路电流等于所有支路电流的总和，即可直接推导出三个电流的大小关系，选出正确选项。
【解析】
解：
1. 电路连接判断：家庭电路中的台灯和取暖器并联接入插线板，两个用电器可以独立正常工作。
2. 位置属性判断：A点位于并联电路的干路，是两个支路电流汇合后的总路径；B点位于台灯的支路上，对应的电流仅为台灯的工作电流；C点位于取暖器的支路上，对应的电流仅为取暖器的工作电流。
3. 根据并联电路的电流规律：干路的总电流等于各支路电流之和，因此可得 $I_A = I_B + I_C$。
逐一判断选项：
A选项：$I_A=I_B$，遗漏了取暖器支路的电流，不符合规律，错误；
B选项：$I_B=I_C$，台灯和取暖器额定功率不同，正常工作时的电流不相等，错误；
C选项：$I_B=I_A+I_C$，完全不符合并联电路的电流逻辑，错误；
D选项：$I_A=I_B+I_C$，和推导结论一致，正确。
【答案】
D
【知识点】
并联电路电流规律；家庭电路连接
【点评】
本题结合生活中常见的插线板场景，考察并联电路电流规律的实际应用，解题核心是准确区分干路和支路的位置，避免混淆总电流和支路电流的关系，题目贴近日常用电场景，能帮助学生把课本知识点和生活实际结合起来。
【难度系数】
0.8
首先梳理解题思路：第一步先判断两个用电器的连接方式，家庭电路中为保证各用电器可独立正常工作，所有用电器都是并联的，因此台灯和取暖器为并联关系。第二步判断A、B、C三点分别处于干路还是支路：A线是插线板接入家庭电路的总进线，属于两个用电器的公共干路；B线仅连接台灯，属于台灯所在的独立支路；C线仅连接取暖器，属于取暖器所在的独立支路。第三步结合并联电路的电流规律，干路电流等于所有支路电流的总和，即可直接推导出三个电流的大小关系，选出正确选项。
【解析】
解：
1. 电路连接判断：家庭电路中的台灯和取暖器并联接入插线板，两个用电器可以独立正常工作。
2. 位置属性判断：A点位于并联电路的干路，是两个支路电流汇合后的总路径；B点位于台灯的支路上，对应的电流仅为台灯的工作电流；C点位于取暖器的支路上，对应的电流仅为取暖器的工作电流。
3. 根据并联电路的电流规律：干路的总电流等于各支路电流之和，因此可得 $I_A = I_B + I_C$。
逐一判断选项：
A选项：$I_A=I_B$，遗漏了取暖器支路的电流，不符合规律，错误；
B选项：$I_B=I_C$，台灯和取暖器额定功率不同，正常工作时的电流不相等，错误；
C选项：$I_B=I_A+I_C$，完全不符合并联电路的电流逻辑，错误；
D选项：$I_A=I_B+I_C$，和推导结论一致，正确。
【答案】
D
【知识点】
并联电路电流规律；家庭电路连接
【点评】
本题结合生活中常见的插线板场景，考察并联电路电流规律的实际应用，解题核心是准确区分干路和支路的位置，避免混淆总电流和支路电流的关系，题目贴近日常用电场景，能帮助学生把课本知识点和生活实际结合起来。
【难度系数】
0.8
2 如图所示的电路中,闭合开关S后,电流表$\mathrm{A}_{1}$的示数是$\quantity{0.2}{A}$,电流表$\mathrm{A}$的示数是$\quantity{0.45}{A}$,则通过灯$\mathrm{L}_{2}$的电流是（
A.$\quantity{0.2}{A}$
B.$\quantity{0.25}{A}$
C.$\quantity{0.45}{A}$
D.$\quantity{0.65}{A}$
B
）A.$\quantity{0.2}{A}$
B.$\quantity{0.25}{A}$
C.$\quantity{0.45}{A}$
D.$\quantity{0.65}{A}$
答案：2. B
解析：
【分析】
首先梳理解题思路：第一步先识别电路连接方式，观察电路图可知电流从电源正极流出经过电流表A后分为两条独立支路，一条支路经过A₁、L₁，另一条支路经过L₂，最终汇合经开关S回到电源负极，因此L₁、L₂为并联关系。第二步确定电流表的测量对象：电流表A₁和L₁串联，测量的是L₁支路的电流；电流表A接在干路，测量的是干路总电流。第三步结合并联电路的电流规律，用干路总电流减去L₁支路的电流，即可算出通过L₂的电流。
【解析】
解：
1. 明确电路属性与测量对象：
由电路图可得，灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测量通过$\mathrm{L}_{1}$的支路电流，电流表A测量干路的总电流。
2. 提取已知条件：
已知通过$\mathrm{L}_{1}$的电流$I_1=0.2\,\mathrm{A}$，干路总电流$I=0.45\,\mathrm{A}$。
3. 代入并联电路电流规律计算：
并联电路中干路电流等于各支路电流之和，即$I=I_1+I_2$，因此通过灯$\mathrm{L}_{2}$的电流为：
$I_2=I-I_1=0.45\,\mathrm{A}-0.2\,\mathrm{A}=0.25\,\mathrm{A}$。
因此本题选B。
【答案】
B
【知识点】
并联电路电流规律，电流表的使用
【点评】
本题是并联电路电流计算的基础题，核心要求是正确区分干路、支路的电流，易错点是误将支路电流当作干路电流进行计算，只要准确识别电流表的测量对象，结合并联电流规律即可顺利得到结果。
【难度系数】
0.8
首先梳理解题思路：第一步先识别电路连接方式，观察电路图可知电流从电源正极流出经过电流表A后分为两条独立支路，一条支路经过A₁、L₁，另一条支路经过L₂，最终汇合经开关S回到电源负极，因此L₁、L₂为并联关系。第二步确定电流表的测量对象：电流表A₁和L₁串联，测量的是L₁支路的电流；电流表A接在干路，测量的是干路总电流。第三步结合并联电路的电流规律，用干路总电流减去L₁支路的电流，即可算出通过L₂的电流。
【解析】
解：
1. 明确电路属性与测量对象：
由电路图可得，灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$并联，电流表$\mathrm{A}_{1}$测量通过$\mathrm{L}_{1}$的支路电流，电流表A测量干路的总电流。
2. 提取已知条件：
已知通过$\mathrm{L}_{1}$的电流$I_1=0.2\,\mathrm{A}$，干路总电流$I=0.45\,\mathrm{A}$。
3. 代入并联电路电流规律计算：
并联电路中干路电流等于各支路电流之和，即$I=I_1+I_2$，因此通过灯$\mathrm{L}_{2}$的电流为：
$I_2=I-I_1=0.45\,\mathrm{A}-0.2\,\mathrm{A}=0.25\,\mathrm{A}$。
因此本题选B。
【答案】
B
【知识点】
并联电路电流规律，电流表的使用
【点评】
本题是并联电路电流计算的基础题，核心要求是正确区分干路、支路的电流，易错点是误将支路电流当作干路电流进行计算，只要准确识别电流表的测量对象，结合并联电流规律即可顺利得到结果。
【难度系数】
0.8
3 如图所示,灯泡$\mathrm{L}_{1}$比$\mathrm{L}_{2}$亮,电压表$\mathrm{V}_{2}$的示数为$6\ \mathrm{V}$,下列说法正确的是（
A.电压表$\mathrm{V}_{1}$的示数为$6\ \mathrm{V}$
B.电压表$\mathrm{V}_{1}$的示数大于$6\ \mathrm{V}$
C.电压表$\mathrm{V}$的示数小于$6\ \mathrm{V}$
D.电压表$\mathrm{V}$的示数大于$6\ \mathrm{V}$
A
）A.电压表$\mathrm{V}_{1}$的示数为$6\ \mathrm{V}$
B.电压表$\mathrm{V}_{1}$的示数大于$6\ \mathrm{V}$
C.电压表$\mathrm{V}$的示数小于$6\ \mathrm{V}$
D.电压表$\mathrm{V}$的示数大于$6\ \mathrm{V}$
答案：3. A
解析：
【分析】
解题时首先要先理清电路结构：第一步先把相当于开路的电压表暂时去掉，就能直观看到两个灯泡的连接方式，判断出L₁和L₂是并联关系。接下来逐个确认每个电压表的测量对象：V₁并联在L₁两端，测的是L₁的电压；V₂并联在L₂两端，测的是L₂的电压；V并联在电源两端，测的是电源总电压。再结合并联电路的电压规律，并联电路所有支路两端的电压都相等，且都等于电源电压，已知V₂示数为6V，就能推导出所有电压表的示数，同时要注意灯泡亮度由实际功率决定，L₁更亮不代表它两端电压更大，最后逐一对比选项就能得到正确答案。
【解析】
1. 确认电路连接：移除所有电压表后，电流从电源正极流出后分为两条独立支路，分别经过L₁、L₂后回到电源负极，因此L₁与L₂为并联关系。
2. 明确各电压表测量值：
电压表V₁测量L₁两端的电压U₁；
电压表V₂测量L₂两端的电压U₂，题目给出U₂=6V；
电压表V测量电源两端的总电压U。
3. 根据并联电路电压规律：并联电路中各支路两端电压相等，且等于电源总电压，因此可得U₁=U₂=U=6V。
4. 逐一判断选项：
A选项：电压表V₁的示数为6V，和推导结果一致，正确；
B选项：电压表V₁的示数大于6V，不符合并联电路电压规律，错误；
C选项：电压表V的示数小于6V，和推导结果矛盾，错误；
D选项：电压表V的示数大于6V，和推导结果矛盾，错误。
【答案】A
【知识点】并联电路电压规律，电压表测量判断
【点评】本题是并联电路电压规律的基础应用题，易错点是部分同学会错误认为更亮的L₁两端电压更大，实际上并联电路各支路电压必然相等，灯泡亮度不同是因为两个灯泡实际功率不同，由P=U²/R可知电压相等时，功率更大的L₁电阻更小，不会改变并联电压相等的结论，只要准确判断电路连接和电压表测量对象就能顺利解题。
【难度系数】0.8
解题时首先要先理清电路结构：第一步先把相当于开路的电压表暂时去掉，就能直观看到两个灯泡的连接方式，判断出L₁和L₂是并联关系。接下来逐个确认每个电压表的测量对象：V₁并联在L₁两端，测的是L₁的电压；V₂并联在L₂两端，测的是L₂的电压；V并联在电源两端，测的是电源总电压。再结合并联电路的电压规律，并联电路所有支路两端的电压都相等，且都等于电源电压，已知V₂示数为6V，就能推导出所有电压表的示数，同时要注意灯泡亮度由实际功率决定，L₁更亮不代表它两端电压更大，最后逐一对比选项就能得到正确答案。
【解析】
1. 确认电路连接：移除所有电压表后，电流从电源正极流出后分为两条独立支路，分别经过L₁、L₂后回到电源负极，因此L₁与L₂为并联关系。
2. 明确各电压表测量值：
电压表V₁测量L₁两端的电压U₁；
电压表V₂测量L₂两端的电压U₂，题目给出U₂=6V；
电压表V测量电源两端的总电压U。
3. 根据并联电路电压规律：并联电路中各支路两端电压相等，且等于电源总电压，因此可得U₁=U₂=U=6V。
4. 逐一判断选项：
A选项：电压表V₁的示数为6V，和推导结果一致，正确；
B选项：电压表V₁的示数大于6V，不符合并联电路电压规律，错误；
C选项：电压表V的示数小于6V，和推导结果矛盾，错误；
D选项：电压表V的示数大于6V，和推导结果矛盾，错误。
【答案】A
【知识点】并联电路电压规律，电压表测量判断
【点评】本题是并联电路电压规律的基础应用题，易错点是部分同学会错误认为更亮的L₁两端电压更大，实际上并联电路各支路电压必然相等，灯泡亮度不同是因为两个灯泡实际功率不同，由P=U²/R可知电压相等时，功率更大的L₁电阻更小，不会改变并联电压相等的结论，只要准确判断电路连接和电压表测量对象就能顺利解题。
【难度系数】0.8
4 用电压表测电压时,电压表显示的实际上是其自身两端的电压值,我们将电压表的示数当作被测的电压值,其依据是
并联支路两端的电压相等
。答案：4. 并联支路两端的电压相等
解析：
【分析】
解题时首先从电压表的使用规则入手思考：我们用电压表测电压时，必须将电压表和被测的电路/用电器并联，此时电压表和被测对象属于并联的两条支路，接下来对应并联电路的电压特性，就能推导出为什么电压表自身的电压值可以等效为被测部分的电压值，顺着这个逻辑就能找到对应的依据。
【解析】
按照电压表的正确操作规范，测量电压时电压表需要并联在被测电路的两端，此时电压表与被测电路构成并联的两条支路，根据并联电路的电压规律，并联的各支路两端电压完全相等，因此电压表自身两端的电压就和被测电路两端的电压相等，所以我们可以直接把电压表显示的自身两端的电压值当作被测的电压值。
【答案】
并联支路两端的电压相等
【知识点】
电压表的使用；并联电路电压规律
【点评】
本题没有直接考察电压表的操作记忆，而是从原理层面设问，引导学生理解电压表可以测量被测电压的底层逻辑，避免死记硬背实验规则，能有效深化学生对并联电路电压特点的理解。
【难度系数】
0.7
解题时首先从电压表的使用规则入手思考：我们用电压表测电压时，必须将电压表和被测的电路/用电器并联，此时电压表和被测对象属于并联的两条支路，接下来对应并联电路的电压特性，就能推导出为什么电压表自身的电压值可以等效为被测部分的电压值，顺着这个逻辑就能找到对应的依据。
【解析】
按照电压表的正确操作规范，测量电压时电压表需要并联在被测电路的两端，此时电压表与被测电路构成并联的两条支路，根据并联电路的电压规律，并联的各支路两端电压完全相等，因此电压表自身两端的电压就和被测电路两端的电压相等，所以我们可以直接把电压表显示的自身两端的电压值当作被测的电压值。
【答案】
并联支路两端的电压相等
【知识点】
电压表的使用；并联电路电压规律
【点评】
本题没有直接考察电压表的操作记忆，而是从原理层面设问，引导学生理解电压表可以测量被测电压的底层逻辑，避免死记硬背实验规则，能有效深化学生对并联电路电压特点的理解。
【难度系数】
0.7

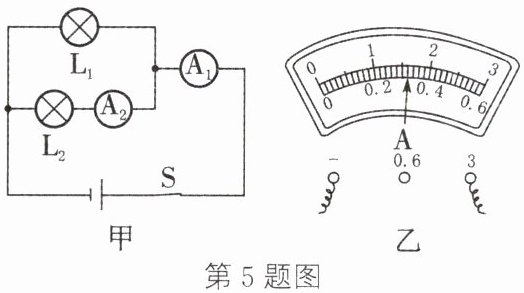

5 如图甲所示，电路中的两个电灯
并
联，电流表$\mathrm{A}_{1}$的示数如图乙所示，则$\mathrm{A}_{1}$的示数为1.6
A，电流表$\mathrm{A}_{2}$的示数为0.9 A，则通过$\mathrm{L}_{1}$的电流是0.7
A，通过$\mathrm{L}_{2}$的电流是0.9
A。答案：5. 并
1.6 0.7 0.9
1.6 0.7 0.9
解析：
【分析】
首先先梳理电路路径判断连接方式：电流从电源正极流出后，分成两条独立的流通路径，一条路径经过灯泡L₁，另一条路径经过灯泡L₂和电流表A₂，两条路径的电流汇合后共同经过电流表A₁、开关S回到电源负极，由此可确定两灯的连接类型。接下来判断电流表A₁的量程：观察图乙的接线柱，A1接入的是“-”和“3”接线柱，因此量程为0~3A，对应分度值0.1A，读取指针示数得到A1的读数。最后结合并联电路的电流规律：干路总电流等于各支路电流之和，A1测干路总电流，A2和L2串联，测L2支路的电流，用干路电流减去L2的电流就能得到L1的电流。
【解析】
1. 连接方式判断：由电路的电流路径可知，两个电灯的两端分别连接在电源的两极，有两条独立工作的支路，因此两灯是并联关系。
2. 电流表A₁读数：A1选用0~3A量程，该量程下每大格代表1A，每小格代表0.1A，指针指向1.6A的位置，因此A1的示数为1.6A。
3. 支路电流计算：根据并联电路电流规律，干路电流等于各支路电流之和。A2测量通过L₂的电流，已知A2示数为0.9A，因此通过L₂的电流为0.9A；通过L₁的电流为干路总电流减去L₂的电流，即I₁=1.6A - 0.9A=0.7A。
【答案】
并；1.6；0.7；0.9
【知识点】
并联电路识别，电流表读数，并联电流规律
【点评】
本题属于并联电路电流计算的基础题型，易错点是误将电流表A1按0~0.6A量程读数，解题时要先通过接线柱确认电流表量程，再结合并联电路的电流分配特点计算支路电流，整体难度不大。
【难度系数】
0.7
首先先梳理电路路径判断连接方式：电流从电源正极流出后，分成两条独立的流通路径，一条路径经过灯泡L₁，另一条路径经过灯泡L₂和电流表A₂，两条路径的电流汇合后共同经过电流表A₁、开关S回到电源负极，由此可确定两灯的连接类型。接下来判断电流表A₁的量程：观察图乙的接线柱，A1接入的是“-”和“3”接线柱，因此量程为0~3A，对应分度值0.1A，读取指针示数得到A1的读数。最后结合并联电路的电流规律：干路总电流等于各支路电流之和，A1测干路总电流，A2和L2串联，测L2支路的电流，用干路电流减去L2的电流就能得到L1的电流。
【解析】
1. 连接方式判断：由电路的电流路径可知，两个电灯的两端分别连接在电源的两极，有两条独立工作的支路，因此两灯是并联关系。
2. 电流表A₁读数：A1选用0~3A量程，该量程下每大格代表1A，每小格代表0.1A，指针指向1.6A的位置，因此A1的示数为1.6A。
3. 支路电流计算：根据并联电路电流规律，干路电流等于各支路电流之和。A2测量通过L₂的电流，已知A2示数为0.9A，因此通过L₂的电流为0.9A；通过L₁的电流为干路总电流减去L₂的电流，即I₁=1.6A - 0.9A=0.7A。
【答案】
并；1.6；0.7；0.9
【知识点】
并联电路识别，电流表读数，并联电流规律
【点评】
本题属于并联电路电流计算的基础题型，易错点是误将电流表A1按0~0.6A量程读数，解题时要先通过接线柱确认电流表量程，再结合并联电路的电流分配特点计算支路电流，整体难度不大。
【难度系数】
0.7

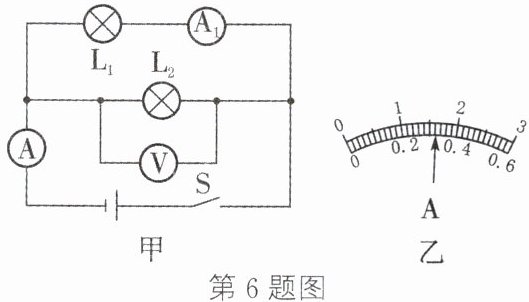

6 如图甲所示的电路中,电源电压恒为3 V。闭合开关S后,电流表A、$\mathrm{A}_{1}$的示数均如图乙所示,则通过小灯泡$\mathrm{L}_{2}$的电流为
1.28
A,电压表V的示数为3
V。答案：6. 1.28 3
解析：
【分析】
首先先识别电路连接方式：将电压表等效为开路后，可判断出L₁、L₂为并联关系。接下来明确各电表的测量对象：电流表A接在干路，测量电路的总电流；电流表A₁与L₁串联，仅测量通过L₁支路的电流；电压表V并联在L₂两端。根据并联电路的特点，干路总电流一定大于任意一条支路的电流，题目中两个电流表指针偏转角度完全相同，说明二者使用的量程不同：干路电流表A使用0~3A大量程，支路电流表A₁使用0~0.6A小量程，分别读出两个电流的示数后，用干路总电流减去L₁的支路电流，就能得到通过L₂的电流。最后根据并联电路各支路电压等于电源电压的规律，直接得到电压表的示数。
【解析】
1. 电路结构判断：由图甲可知，L₁与L₂并联，电流表A测干路总电流，电流表A₁测通过L₁的电流，电压表V测L₂两端的电压。
2. 电流表读数：并联电路干路电流大于支路电流，两表指针位置相同，因此干路电流表A选用0~3A量程，分度值为0.1A，读数为总电流I=1.6A；支路电流表A₁选用0~0.6A量程，分度值为0.02A，读数为L₁的电流I₁=0.32A。
3. 计算L₂的电流：根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I-I₁=1.6A-0.32A=1.28A。
4. 电压表示数推导：并联电路中各支路两端电压相等，且等于电源电压，已知电源电压恒为3V，因此电压表V的示数为3V。
【答案】
1.28；3
【知识点】
并联电路电流规律，并联电路电压规律，电流表量程读数
【点评】
本题的易错点是忽略两个电流表量程不同的特点，误将两表读数判定为相等，解题时先利用并联电路干路电流大于支路电流的特性，快速区分两个电流表的量程，再结合并联电路的电流、电压规律即可顺利完成求解。
【难度系数】
0.6
首先先识别电路连接方式：将电压表等效为开路后，可判断出L₁、L₂为并联关系。接下来明确各电表的测量对象：电流表A接在干路，测量电路的总电流；电流表A₁与L₁串联，仅测量通过L₁支路的电流；电压表V并联在L₂两端。根据并联电路的特点，干路总电流一定大于任意一条支路的电流，题目中两个电流表指针偏转角度完全相同，说明二者使用的量程不同：干路电流表A使用0~3A大量程，支路电流表A₁使用0~0.6A小量程，分别读出两个电流的示数后，用干路总电流减去L₁的支路电流，就能得到通过L₂的电流。最后根据并联电路各支路电压等于电源电压的规律，直接得到电压表的示数。
【解析】
1. 电路结构判断：由图甲可知，L₁与L₂并联，电流表A测干路总电流，电流表A₁测通过L₁的电流，电压表V测L₂两端的电压。
2. 电流表读数：并联电路干路电流大于支路电流，两表指针位置相同，因此干路电流表A选用0~3A量程，分度值为0.1A，读数为总电流I=1.6A；支路电流表A₁选用0~0.6A量程，分度值为0.02A，读数为L₁的电流I₁=0.32A。
3. 计算L₂的电流：根据并联电路电流规律I=I₁+I₂，可得通过L₂的电流I₂=I-I₁=1.6A-0.32A=1.28A。
4. 电压表示数推导：并联电路中各支路两端电压相等，且等于电源电压，已知电源电压恒为3V，因此电压表V的示数为3V。
【答案】
1.28；3
【知识点】
并联电路电流规律，并联电路电压规律，电流表量程读数
【点评】
本题的易错点是忽略两个电流表量程不同的特点，误将两表读数判定为相等，解题时先利用并联电路干路电流大于支路电流的特性，快速区分两个电流表的量程，再结合并联电路的电流、电压规律即可顺利完成求解。
【难度系数】
0.6
7 如图所示,开关S闭合,两个灯均正常发光,电流表$\mathrm{A}_{1}$的示数为$0.6\ \mathrm{A}$,电流表$\mathrm{A}_{2}$的示数为$0.4\ \mathrm{A}$,电压表的示数为$5\ \mathrm{V}$。下列说法正确的是（
A.电源电压为$10\ \mathrm{V}$
B.通过灯泡$\mathrm{L}_{2}$的电流为$0.2\ \mathrm{A}$
C.灯泡$\mathrm{L}_{1}$两端的电压为$5\ \mathrm{V}$
D.干路电流为$1\ \mathrm{A}$
C
）A.电源电压为$10\ \mathrm{V}$
B.通过灯泡$\mathrm{L}_{2}$的电流为$0.2\ \mathrm{A}$
C.灯泡$\mathrm{L}_{1}$两端的电压为$5\ \mathrm{V}$
D.干路电流为$1\ \mathrm{A}$
答案：7. C
解析：
【分析】
首先梳理电流路径判断电路连接方式，可得出两个灯泡为并联关系；接下来逐一明确各电表的测量对象：电流表A1在干路，测量干路总电流，电流表A2与L2串联，测量L2支路的电流，电压表并联在L2两端，测量L2的电压。之后结合并联电路的电流、电压规律，逐一验证每个选项的描述是否符合推导结果，即可选出正确答案。
【解析】
1. 电路连接分析：由电路图可知，灯泡L₁和L₂为并联关系，开关S控制整个电路。
2. 确定各电表测量值：
电流表A1测量干路总电流，因此干路电流I=0.6 A；
电流表A2测量通过L₂的支路电流，因此I₂=0.4 A；
电压表测量L₂两端的电压，示数为5 V。
3. 结合并联电路规律推导：
并联电路中各支路两端电压相等，且等于电源电压，因此电源电压U=U₁=U₂=5 V；
并联电路干路电流等于各支路电流之和，因此通过L₁的电流I₁=I-I₂=0.6 A-0.4 A=0.2 A。
4. 逐一判断选项：
A选项：电源电压为5 V，并非10 V，描述错误；
B选项：通过L₂的电流为0.4 A，并非0.2 A，描述错误；
C选项：并联电路各支路电压相等，因此L₁两端的电压等于5 V，描述正确；
D选项：干路电流为0.6 A，并非1 A，描述错误。
综上，本题选C。
【答案】
C
【知识点】
并联电路电流规律，并联电路电压规律，电表测量判断
【点评】
本题属于并联电路的基础题型，核心考查并联电路的电流、电压特点，易错点是误判两个电流表的测量对象，只要先理清电路连接关系，明确各电表的测量范围，结合并联电路的基本规律即可快速得到正确结果。
【难度系数】
0.7
首先梳理电流路径判断电路连接方式，可得出两个灯泡为并联关系；接下来逐一明确各电表的测量对象：电流表A1在干路，测量干路总电流，电流表A2与L2串联，测量L2支路的电流，电压表并联在L2两端，测量L2的电压。之后结合并联电路的电流、电压规律，逐一验证每个选项的描述是否符合推导结果，即可选出正确答案。
【解析】
1. 电路连接分析：由电路图可知，灯泡L₁和L₂为并联关系，开关S控制整个电路。
2. 确定各电表测量值：
电流表A1测量干路总电流，因此干路电流I=0.6 A；
电流表A2测量通过L₂的支路电流，因此I₂=0.4 A；
电压表测量L₂两端的电压，示数为5 V。
3. 结合并联电路规律推导：
并联电路中各支路两端电压相等，且等于电源电压，因此电源电压U=U₁=U₂=5 V；
并联电路干路电流等于各支路电流之和，因此通过L₁的电流I₁=I-I₂=0.6 A-0.4 A=0.2 A。
4. 逐一判断选项：
A选项：电源电压为5 V，并非10 V，描述错误；
B选项：通过L₂的电流为0.4 A，并非0.2 A，描述错误；
C选项：并联电路各支路电压相等，因此L₁两端的电压等于5 V，描述正确；
D选项：干路电流为0.6 A，并非1 A，描述错误。
综上，本题选C。
【答案】
C
【知识点】
并联电路电流规律，并联电路电压规律，电表测量判断
【点评】
本题属于并联电路的基础题型，核心考查并联电路的电流、电压特点，易错点是误判两个电流表的测量对象，只要先理清电路连接关系，明确各电表的测量范围，结合并联电路的基本规律即可快速得到正确结果。
【难度系数】
0.7
