【分析】
首先先识别原电路的连接方式：由于电压表内阻极大相当于开路，先移除电压表梳理电流路径，电流从电源正极流出，依次经过L₁、L₂、开关S回到负极，因此L₁与L₂是串联关系。接下来判断两个电压表的测量对象：V₁并联在电源两端，测量电源总电压；V₂并联在L₁两端，测量L₁的电压。结合串联电路电压规律U总=U₁+U₂，逐一验证每个选项的正误，即可找出错误的说法。
【解析】
1. 分析A选项：闭合开关后V₁测量电源总电压，已知V₁示数为6V，因此电源两端的电压为6V，A说法正确。
2. 分析B选项：V₂测量L₁两端的电压，即U₁=3.6V，根据串联电路总电压等于各部分电压之和，可得L₂两端电压U₂=U总-U₁=6V-3.6V=2.4V，B说法正确。
3. 分析C选项：若将两个电压表都换成电流表，电流表相当于导线，电流会从电源正极直接通过两个电流表回到电源负极，发生电源短路，并非L₁与L₂并联，C说法错误。
4. 分析D选项：若仅将V₂换成电流表，该电流表会直接短路L₁，电流不再经过L₁，仅通过L₂形成回路，因此L₁不亮，L₂亮，D说法正确。
综上，错误的选项是C。
【答案】
C
【知识点】
串联电路电压规律，电压表使用，电流表使用
【点评】
本题重点考查串并联电路识别、电表的特性应用，易错点是替换电表后电路状态的判断，要明确电流表相当于导线，若不经过用电器直接连通电源两极会造成电源短路，不能误将短路状态判断为两灯并联。
【难度系数】
0.6

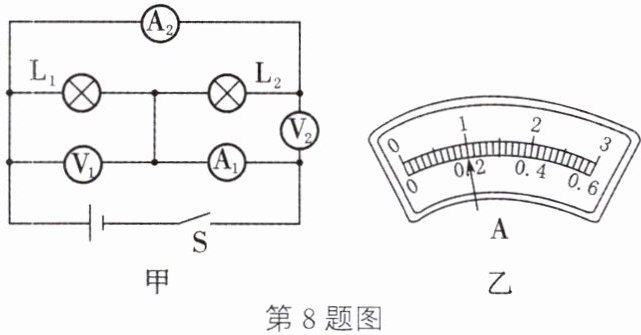

【分析】
首先第一步先简化电路，将电压表等效为开路，可判断出灯泡L1、L2为并联连接。接下来逐一明确各电表的测量对象：电流表A2与L2串联，测量通过L2支路的电流；电流表A1在干路中，测量电路的总电流；电压表V1并联在L1两端，电压表V2并联在L2两端。
第二步计算电源电压：已知电源由4节新干电池组成，每节新干电池电压为1.5V，因此电源总电压为4×1.5V=6V。根据并联电路的电压规律，各支路两端电压相等，且等于电源电压，因此两个电压表的示数都等于电源电压。
第三步分析电流表读数：并联电路干路总电流大于任意一条支路的电流，两电流表指针偏转位置相同，说明A1使用的是0~3A大量程，A2使用的是0~0.6A小量程，读数分别为1A和0.2A。最后对照选项逐一排除错误选项即可得到正确答案。
【解析】
1. 电路连接判断：去掉电压表后，电流从电源正极流出分为两条独立路径，分别经过L1、L2，最终汇合回到电源负极，因此L1与L2并联。
2. 电源电压计算：每节新干电池电压为1.5V，4节串联总电压U=4×1.5V=6V。
3. 电压表示数推导：并联电路中各支路两端电压相等，且等于电源电压，因此V1、V2的示数都等于电源电压6V。
4. 电流表示数推导：并联电路干路电流大于支路电流，两表指针位置相同，因此A1（测干路电流）量程为0~3A，分度值0.1A，读数为1A；A2（测L2支路电流）量程为0~0.6A，分度值0.02A，读数为0.2A。
5. 选项判断：
A选项：A1、A2示数分别为0.2A、1.0A，与推导结果相反，错误。
B选项：两电流表示数均为1.0A，不符合并联电流规律，错误。
C选项：V1、V2示数分别为2V、4V，不符合并联电压规律，错误。
D选项：V1、V2示数均为6V，符合推导结果，正确。
【答案】D
【知识点】
并联电路电压规律，并联电路电流规律，电表读数
【点评】
本题的易错点是学生容易误将电路判断为串联，同时忽略并联电路干路电流大于支路电流的特点，错选电流表的量程导致读数错误，解题的核心是先简化电路明确串并联关系，再结合电表测量对象和电路规律分析。
【难度系数】0.7

【分析】

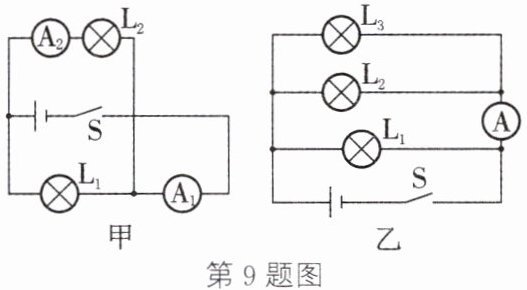

我们解题的第一步是先梳理两个电路图的电流流向，判断用电器的连接方式和电流表的测量对象，再结合并联电路的电流规律完成计算：
1. 分析甲图：电流从电源正极流出后分成两条独立支路，一条支路仅经过L₁，另一条支路依次经过电流表A₂、L₂，两条支路的电流汇合后共同经过电流表A₁、开关S回到电源负极，因此L₁、L₂为并联关系，A₂测L₂的支路电流，A₁测干路总电流，利用并联干路电流等于各支路电流之和即可算出L₁的电流。
2. 分析乙图：电流从电源正极流出后分为三条独立路径，分别经过L₁、L₂、L₃，其中L₂和L₃的电流汇合后共同经过电流表A，再和L₁的电流汇合经过开关回到负极，因此三个灯泡并联，电流表A测量的是L₂和L3的总电流，将两个支路电流相加就能得到电流表的示数。
【解析】
1. 图甲计算：
L₁和L₂并联，电流表A₂与L₂串联，因此通过L₂的电流等于A₂的示数，即$I_{L2}=0.4\ \mathrm{A}$。
电流表A₁测量干路总电流，已知干路电流$I=0.6\ \mathrm{A}$，根据并联电路电流规律$I=I_{L1}+I_{L2}$，可得通过L₁的电流：
$I_{L1}=I-I_{L2}=0.6\ \mathrm{A}-0.4\ \mathrm{A}=0.2\ \mathrm{A}$。
2. 图乙计算：
L₁、L₂、L₃三者并联，电流表A测量L₂和L3的总电流。
已知通过L₂的电流为0.4A，通过L₃的电流为0.5A，根据并联电路电流规律，电流表的示数：
$I_A=0.4\ \mathrm{A}+0.5\ \mathrm{A}=0.9\ \mathrm{A}$。
【答案】
0.2；0.4；0.9
【知识点】
并联电路电流规律；电流表测量对象判断
【点评】
本题是并联电路电流计算的基础题型，核心易错点是准确判断电流表的测量范围，需要学生通过梳理电流走向区分支路和干路，避免错把支路电流当成干路电流计算，能够有效巩固并联电路的电流特点相关知识点。
【难度系数】
0.7

【分析】
我们可以顺着电流走向逐状态分析电路：
1. 第一问：只闭合S2时，电流从电源正极出发，依次经过A2、L2、S2、L1、A1回到电源负极，此时两灯串联，根据串联电路电流特点，各处电流相等，因此A2的示数和A1一致。
2. 第二问：要实现两灯并联，需要让电流从电源流出后分成两条独立支路，分别通过L1和L2再汇合回负极。观察开关组合，闭合S1、S3时刚好形成两条独立通路，此时A1仅测L1的支路电流，A2测干路总电流，结合并联电路干路电流等于各支路电流之和的规律，就能算出L2的电流。
3. 第三问：三个开关全部闭合时，电流不经过任何用电器，直接从电源正极经A2、各开关回到电源负极，形成电源短路，极大的电流会冲击对应电流表。
【解析】
（1）只闭合S2时，L1和L2串联，串联电路各处电流相等，已知A1示数为0.2A，因此A2的示数也为0.2A。
（2）要使两灯并联，需要同时闭合S1和S3，断开S2，此时两条支路分别为：电源正极→A2→S1→L1→A1→电源负极、电源正极→A2→L2→S3→电源负极。A1测量L1的支路电流，因此通过L1的电流为0.6A；A2测量干路总电流为0.9A，根据并联电路电流规律I总=I1+I2，可得通过L2的电流I2=0.9A-0.6A=0.3A。
（3）当S1、S2、S3全部闭合时，电源两极直接通过导线和A2连通，发生电源短路，电路中电流远超过电流表量程，因此电流表A2可能被烧坏。
【答案】
(1) 0.2 (2) $\mathrm{S}_1$和$\mathrm{S}_3$；0.6；0.3 (3) $\mathrm{A}_2$
【知识点】
串联电路电流规律，并联电路电流规律，电源短路
【点评】
本题是电路基础题，重点考查不同开关状态下的串并联电路识别，以及串并联电流规律的应用，易错点是短路状态的判断，同学们解题时可以通过逐段描出电流路径的方式，避免误判电路连接形式。
【难度系数】
0.7

【分析】
这道题的解题核心是逐个分析不同开关通断状态下的电路连接方式，明确电压表的测量对象，再结合串并联电路的电压规律求解。首先第一步，先梳理S₁闭合，S₂、S₃断开时的电流路径：电流从电源正极流出，依次经过L₁、L₂回到负极，两灯串联，此时电压表并联在L₁两端，测得的是L₁的电压为5V。第二步，分析S₁、S₃断开，S₂闭合的场景：两灯仍然串联，此时电压表直接并联在电源两端，测量的是电源总电压，直接就能得到电源电压的数值。第三步，分析S₁、S₃闭合，S₂断开的场景：此时两灯为并联状态，电压表并联在电源两端，根据并联电路电压等于电源电压的规律，就能得到此时电压表的示数。
【解析】
(1) 当$\mathrm{S}_{1}$闭合，$\mathrm{S}_{2}$、$\mathrm{S}_{3}$断开时，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$串联，电压表并联在$\mathrm{L}_{1}$两端，测量$\mathrm{L}_{1}$的电压，即$U_1=5\ \mathrm{V}$；
当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$断开，$\mathrm{S}_{2}$闭合时，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$仍为串联，电压表直接并联在电源两端，测量电源总电压，因此电源电压$U=8\ \mathrm{V}$。
(2) 当$\mathrm{S}_{1}$、$\mathrm{S}_{3}$闭合，$\mathrm{S}_{2}$断开时，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$并联，根据并联电路的电压规律，各支路两端的电压都等于电源电压，此时电压表并联在电源两端，测量电源电压，因此电压表示数等于电源电压，为$8\ \mathrm{V}$。
【答案】(1) 8 (2) 8
【知识点】串联电路电压规律，并联电路电压规律，电路状态分析
【点评】本题的易错点是不同开关组合下电压表测量对象的判断，需要先准确梳理电流路径，区分串联、并联和局部短路的情况，再结合电压规律计算，属于电路电压规律的典型基础应用题。
【难度系数】0.7
