【分析】
这道题我们可以按照先判断元件功能、再核对能量转化的思路来解题：首先回忆电路的基本组成部分，明确开关、用电器、电源各自的作用，先对应手电筒里的按键、灯泡、干电池的属性，判断前两个选项的正误；之后再梳理电源供电、用电器工作时的能量流动方向，判断剩下两个能量转化相关的选项，最终选出描述错误的答案即可。
【解析】
我们逐个对选项进行分析：

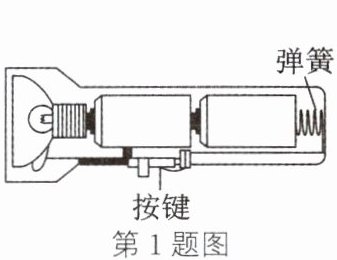

1. 选项A：手电筒的按键可以控制电路的接通与断开，完全符合开关的功能，该描述正确，不符合题意；
2. 选项B：灯泡工作时消耗电能实现发光，属于电路中的用电器，该描述正确，不符合题意；
3. 选项C：灯泡发光的过程是消耗电能，将电能转化为光能和内能，并非将光能转化为电能，该描述错误，符合题意；
4. 选项D：干电池向外供电时，内部通过化学反应将储存的化学能转化为电能输出，该描述正确，不符合题意。
综上，本题要求选出错误的说法，答案为C。
【答案】C
【知识点】电路基本组成，能量转化
【点评】
本题结合生活中常见的手电筒实物场景考查电学基础概念，属于入门级应用题，核心易错点是不要混淆电源和用电器的能量转化方向：电源是向外输出电能，将其他形式的能转化为电能，用电器是消耗电能，将电能转化为其他形式的能。
【难度系数】0.9

【分析】
我们先梳理电路的电流路径，明确各元件的连接关系：灯泡L2处于干路位置，从电源正极流出的电流必须先经过L2，之后电流有两条可选路径：第一条路径经过灯泡L1回到电源负极，第二条路径经过开关S回到电源负极。
1. 当开关S断开时，开关所在路径为断路，电流没有其他分支可选，只能依次经过L2、L1回到电源负极，形成完整通路，两个灯泡都有电流通过。
2. 当开关S闭合时，开关所在的导线电阻几乎为0，会直接连通L1的两端，L1被短路，电流优先走电阻极小的开关路径，不再经过L1，此时只有L2接入闭合回路。
【解析】
① 开关S断开时：电路为L1和L2的串联电路，电流从电源正极出发，依次经过L2、L1回到电源负极，两个灯泡都有持续电流通过，因此两个灯泡都发光。
② 开关S闭合时：开关S的导线直接并联在L1两端，L1发生局部短路，没有电流通过L1，电路中只有L2接入闭合回路，因此L2发光，L1不发光。
【答案】
$L_1$、$L_2$均发光 $L_2$发光，$L_1$不发光
【知识点】
电路三种状态；局部短路判断；串联电路
【点评】
本题重点考查局部短路的识别，容易出现的误区是误以为开关闭合后电源被短路，实际上L2在干路中，电源不会被短路，仅L1被短路，解题时要逐段梳理电流的所有可通行路径，再判断用电器的工作状态。
【难度系数】
0.7

【分析】
我们先明确串并联电路和电源短路的核心判断逻辑：①串联电路电流只有唯一一条路径，会依次经过所有用电器；②并联电路电流有多条独立路径，每个用电器都能单独形成通路；③电源短路是电流不经过任何用电器，直接通过导线连接电源正负极，会损坏电源。接下来我们沿着电流走向逐一分析开关组合：首先要让L₁、L₂串联，需要电流依次经过两个灯泡，没有多余支路，对应仅闭合S2的状态；要让L₁、L₂并联，需要电流分成两条独立支路分别通过两个灯泡，对应闭合S1、S3的状态；如果三个开关同时闭合，导线会直接连通电源正负极，形成短路。
【解析】
1. 串联场景：仅闭合开关S₂，断开S₁、S₃时，电流从电源正极出发，依次经过L₂、开关S₂、L₁，最终回到电源负极，全程只有一条电流路径，L₁和L₂串联。
2. 并联场景：闭合开关S₁、S₃，断开S₂时，电流从电源正极出发分为两条独立支路：第一条支路经过S₃、L₁回到电源负极，第二条支路经过L₂、S₁回到电源负极，两个灯泡两端都直接连接电源两极，L₁和L₂并联。
3. 短路场景：同时闭合开关S₁、S₂、S₃时，电流路径为电源正极→S₃→S₂→S₁→电源负极，完全不经过任何用电器，形成电源短路，会烧坏电源和导线。
【答案】
$S_2$；$S_1$、$S_3$；$S_1$、$S_2$、$S_3$
【知识点】
串联电路判断，并联电路判断，电源短路
【点评】
本题是电路连接方式的基础分析题，核心考察电流流向法的应用，易错点是容易混淆并联对应的开关组合，解题时只要沿着电流走向逐一排查路径，就能准确判断不同开关状态下的电路类型。
【难度系数】
0.7

【分析】

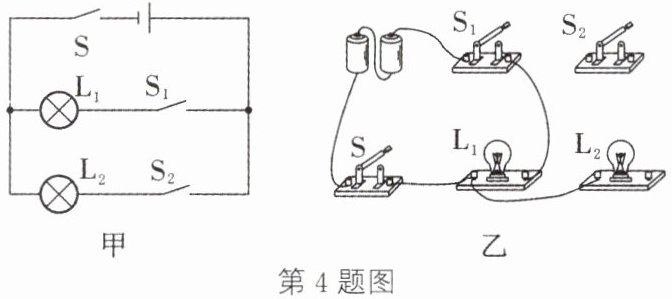

首先先分析甲图的电路结构：可以看出灯泡L₁和L₂是并联关系，开关S在干路，控制整个电路的通断；开关S₁和L₁串联，只控制L₁所在支路；开关S₂和L₂串联，只控制L₂所在支路。连接实物时采用“先串后并”的思路：先确认已经连接好的第一条支路（电源、干路开关S、S₁、L₁）是完整通路，再把S₂和L₂组成的第二条支路，并联到第一条支路的两个端点上，就能匹配电路图的要求，同时注意导线不能交叉，所有接线都要接在元件的接线柱上。
【解析】
1. 明确电路连接逻辑：两灯并联，S为干路总开关，S₁控制L₁，S₂控制L₂。
2. 观察现有实物连线：电源、开关S、S₁、L₁已经构成第一条支路的完整回路。

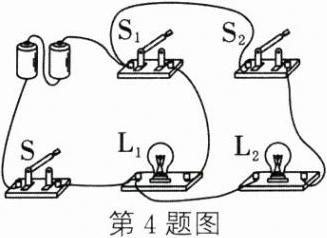

3. 补充剩余连线：
取一根导线，将S₁右侧的接线柱（或L₁的上接线柱）与开关S2的任意一个接线柱相连；
再取一根导线，将开关S2的另一个接线柱与L₂的右侧接线柱相连，此时L₂和S₂串联的支路就并联接入电路，完全匹配甲图的电路图。
【答案】

【知识点】
并联电路连接，实物电路连线
【点评】
本题是典型的并联电路实物连线题，核心是先理清电路的分支和干路的对应关系，用先连一条支路再补接另一条支路的方法可以有效避免连线混乱，易错点是容易搞错支路的并联节点，或者漏接开关S2，完成连线后可以沿着电流路径走一遍，验证是否和电路图完全一致。
【难度系数】
0.6

【分析】
首先我们从题目要求出发梳理思路：题目要求照明灯和压缩机既能单独工作，又能同时工作，说明两个用电器工作时互不干扰。先回忆串并联电路的特性：串联电路电流只有一条路径，任意一个用电器断开，另一个也无法通电，不能实现独立工作；而并联电路有多条独立支路，各支路的用电器互不影响，可以独立工作，因此首先确定两个用电器要采用并联的连接方式。接下来分配开关位置：门控开关S1只控制照明灯L，所以S1要和L串联在同一条支路；温控开关S2只控制压缩机，所以S2要和压缩机串联在另一条支路，最后把两条支路的两端都接到图中给出的交流电源的两个接线柱上，就完成了符合要求的电路设计。
【解析】
1. 判断连接方式：根据“照明灯和压缩机既能单独工作又能同时工作”的要求，可知两个用电器工作互不影响，因此二者为并联关系。
2. 分配开关位置：将门控开关S1与照明灯L串联，作为照明灯所在支路的控制开关；将温控开关S2与压缩机串联，作为压缩机所在支路的控制开关。
3. 接入电源：将两条支路的两端分别连接到题图左侧的交流电源的两个接线端，即可得到完全符合要求的电路图。
【答案】

【知识点】
并联电路特点；电路设计
【点评】
本题是结合生活实际的基础电路设计题，核心是利用并联电路各支路独立工作的特性满足用电器互不干扰的要求，只要抓住“可独立工作”的关键条件就能快速判断出连接方式，整体难度低，能帮助学生理解生活中家用电器的常规连接逻辑。
【难度系数】
0.8

【分析】
我们可以分两种开关状态，沿着电流走向逐一分析电路连接方式：
1. 首先分析S₁闭合、S₂断开的情况：电流从电源正极出发，只有一条路径，依次经过开关S₁、电流表、灯泡L₁、灯泡L₂，最终回到电源负极，说明两灯是串联关系，根据串联电路电流处处相等的规律，电流表的示数就是两个灯泡的电流。
2. 再分析S₁、S₂都闭合的情况：此时开关S₂的导线直接接在L₂的两端，电流会优先走没有用电器的导线，L₂被短路，没有电流通过，此时电路只有L₁接入电路，电流表测量的就是L₁的电流，由此就能得到两个灯泡的电流数值。
【解析】
① 当开关S₁闭合、S₂断开时：
L₁和L₂串联，串联电路中各处电流大小相等，电流表测量串联电路的总电流，示数为0.24 A，因此通过L₁的电流为0.24 A，通过L₂的电流也为0.24 A。
② 当S₁和S₂都闭合时：
S₂直接并联在L₂两端，L₂被短路，没有电流流过L₂，此时电路为只有L₁的简单电路，电流表测量通过L₁的电流，示数为0.56 A，因此通过L₁的电流为0.56 A，通过L₂的电流为0 A。
【答案】
0.24；0.24；0.56；0
【知识点】
串联电流规律；短路现象；电路分析
【点评】
本题是电路动态分析的基础题，核心考察开关状态变化对电路结构的影响，易错点是误将S₂闭合后的电路判断为并联电路，错算L₂的电流，解题时沿着电流走向逐一排查路径，就能快速判断出用电器是否被短路，得到正确结果。
【难度系数】
0.7

【分析】
首先梳理解题思路：第一步先沿着电流走向分析电路，判断两灯的连接方式，电流表和哪个用电器串联就测量哪个用电器的电流；第二步结合并联电路干路电流大于支路电流的特点，判断两个电流表对应的量程，正确读数后用干路电流减去L2的支路电流，得到L1的电流；第三步分析L1断路后的电路变化，结合并联电路的特点判断两个电流表的示数变化。
【解析】

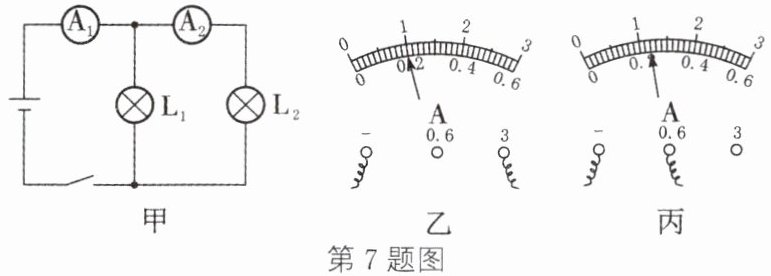

(1) 观察图甲的电流路径：电流从电源正极流出经过A1后，分成两条独立互不影响的支路，一条支路经过L1，另一条支路依次经过A2、L2，最终汇合回到电源负极，因此两盏灯的连接方式是并联；电流表A2和L2串联，所以测量通过灯L₂的电流。
(2) 并联电路的干路总电流等于各支路电流之和，因此干路电流表A1的示数一定大于支路电流表A2的示数。图乙电流表接线柱接的是0~3A量程，分度值为0.1A，读数为1A，对应干路总电流；图丙电流表接线柱接的是0~0.6A量程，分度值为0.02A，读数为0.24A，对应L2的支路电流。根据并联电路电流规律，通过L1的电流为：$I_1=I_{总}-I_2=1A-0.24A=0.76A$。
(3) 若L1断路，L1所在支路电流变为0，原本测量干路总电流的A1现在只测量L2的电流，因此示数变小；而L2两端电压始终等于电源电压，L2自身电阻不变，通过L2的电流不受影响，因此测量L2电流的A2示数保持不变。
【答案】
(1) 并联；$\boldsymbol{L_2}$ (2) $\boldsymbol{0.76}$ (3) 变小；不变
【知识点】
并联电路识别；电流表读数；并联电路电流规律
【点评】
本题属于并联电路电流规律的常规基础题，易错点是忽略干路电流大于支路电流的特点，误判两个电流表的量程导致读数错误，解题时先明确电路连接关系，再结合并联电路的特性分析即可顺利求解。
【难度系数】
