【分析】

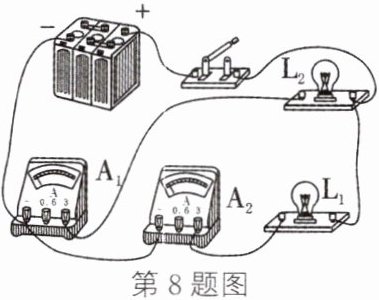

首先我们先明确解题目标：要让两个电流表分别测并联电路的干路电流和支路电流，且仅改动一根导线。第一步先梳理原电路的连接问题：当前实物图中，电流表A2没有和灯泡L1串联，反而直接并联在L1两端，会造成L1短路，不符合电路规则。接下来我们规划正确的电流路径：电流从电源正极流出，经过开关后分为两条独立支路，一条支路仅经过L2，另一条支路经过L1和测支路电流的电流表，两条支路的电流汇合后，全部经过测干路电流的电流表回到电源负极。我们只需要调整一根导线的接线位置，就能满足上述路径要求，同时保证电流表的正负接线柱接法正确，不会出现短路。
【解析】
1. 对照电流表使用规则：电流表必须串联在被测电路中，电流从正接线柱流入、负接线柱流出。

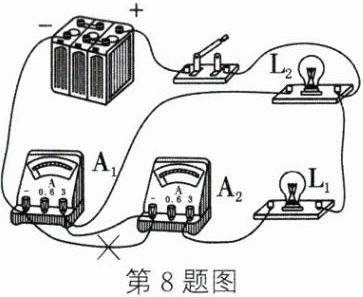

2. 确定改动方案：将电流表A2的“3”正接线柱上，原本连接到灯泡L1右接线柱的导线拆下，改接到灯泡L1的左接线柱上。
3. 验证改动后的电路：此时两灯泡L1、L2并联，电流表A2与L1串联，测量L1支路的电流；电流表A1接在干路中，测量干路的总电流，完全符合题目要求，且仅改动了一根导线，没有出现短路、接线柱接反的问题。
【答案】

【知识点】
电流表使用，并联电路
【点评】
本题属于实物电路改错类题型，核心考察电流表的串联使用规则，解题时要先排查原电路的错误点，再对照目标电路调整接线，注意改动后要同时满足“仅动一根导线”、电流表正负接线柱正确、无电源短路的要求，避免出现改线后电路仍不合理的问题。
【难度系数】
0.6

【分析】
我们先从基础常识入手思考：首先回忆普通干电池的结构，顶端凸起的金属帽是干电池的正极，底部平整的锌壳是干电池的负极。再结合电池盒的设计逻辑，电池盒里带弹簧的一端是用来顶住电池平整的负极，起到固定防松动的作用，剩下的金属弹片端用来接触电池的正极。观察图乙，A端指向带弹簧的一侧，用来接干电池的负极，自然B端就是电池盒的正极。接下来想电源串并联的电压规律，已知一节新干电池电压是1.5V，要得到3V的总电压，需要把两节电池的电压叠加，串联电路总电压等于各部分电源电压之和，刚好可以实现1.5V+1.5V=3V，并联的话总电压还是1.5V不符合要求，所以连接方式选串联。
【解析】
1. 判断电池盒正极：普通干电池安装时，电池盒的弹簧侧用于抵接干电池的负极，图乙中A端对应弹簧结构，用来接电池负极，因此B端是电池盒的正极，用来接触干电池的凸起正极。
2. 判断电池连接方式：一节新干电池的电压为1.5V，根据串联电路电压规律，两节干电池串联后总电压为1.5V×2=3V，并联时总电压仍为1.5V，因此要获得3V电压，两节干电池需要串联。
【答案】B；串联
【知识点】干电池结构，串联电压规律
【点评】本题是电学入门的基础常识题，考察干电池的安装常识和电源串并联的电压特性，难度较低，只要记住弹簧端接电池负极、单节干电池电压为1.5V的知识点就可以轻松解题。
【难度系数】0.9

【分析】

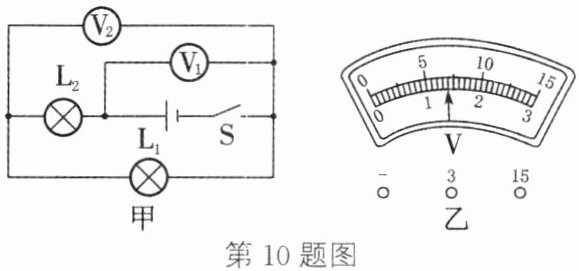

首先简化电路，将电压表等效为开路，判断出灯泡L1和L2为串联连接；接着判断两个电压表的测量对象：电压表V1并联在电源两端，测量电源的总电压，电压表V2并联在L1两端，测量L1的分电压。根据串联电路的电压规律，总电压等于各部分电路电压之和，因此电源电压一定大于L1两端的电压。现在两个电压表指针偏转角度完全相同，说明两个电压表选择了不同的量程：示数更大的V1选用0~15V的大量程，示数更小的V2选用0~3V的小量程，大量程的读数是小量程读数的5倍，最后结合表盘的分度值分别读出两个电压的数值即可得到结果。
【解析】
1. 电路连接判断：去除电压表后，电流从电源正极依次经过L2、L1、开关S回到电源负极，因此L1与L2串联。
2. 测量对象判断：V1直接并联在电源正负极两端，测量电源总电压；V2并联在L1的两端，测量L1两端的电压。
3. 量程与读数：根据串联电路电压规律$U_{\mathrm{总}}=U_1+U_2$，可得$U_{\mathrm{总}}＞U_1$，即V1的示数大于V2的示数。两表指针偏转角度相同，说明V1使用0~15V量程，该量程分度值为0.5V，对应指针位置读数为7V，即电源电压为7V；V2使用0~3V量程，该量程分度值为0.1V，对应指针位置读数为1.4V，即L1两端电压为1.4V。
【答案】7；1.4
【知识点】串联电压规律，电压表读数
【点评】本题是串联电路电压规律的典型考题，易错点在于学生容易忽略两个电压表示数的大小关系，误将两个电压表按同一量程读数，解题的核心思路是先理清电路连接和电压表测量对象，结合串联总电压大于分电压的特点判断两表的不同量程，再完成读数计算。
【难度系数】0.6

【分析】
我们可以分两步梳理电路状态来解题：第一步先分析只闭合S₁的情况：先顺着电流走向判断电路连接方式，电流从电源正极出发，依次经过S₁、L₂、L₁回到电源负极，说明两灯是串联关系，结合串联电路的电流规律就能判断两灯电流的关系；再观察电压表的接线位置，确认它的测量对象，结合已知电源电压就能得到电压表示数。第二步分析S₁、S₂都闭合的情况：S₂闭合后，导线直接连通了L₂的两端，L₂被短路，由此判断L₂的工作状态，再确认电压表仍然并联在电源两端，就能得到此时的电压表示数。
【解析】
(1) 只闭合开关S₁时，L₁和L₂串联，根据串联电路电流处处相等的特点，可知通过灯L₁和L₂的电流相等；此时电压表并联在电源两端，直接测量电源电压，已知电源电压恒为3V，因此电压表示数为3V。
(2) 再闭合开关S₂后，S₂的导线直接将L₂的两个接线柱连通，L₂被短路，没有电流通过L₂，因此灯L₂不发光；此时电压表仍然并联在电源两端，测量电源电压，因此电压表示数为3V。
【答案】
(1) 相等；3 (2) 不发光；3
【知识点】
串联电路电流规律，用电器短路，电压表测量对象判断
【点评】
本题属于电路识别的基础题型，核心考点是不同开关状态下的电路分析，易错点是误判电压表的测量范围、忽略S₂闭合后L₂被短路的特点，解题时通过手绘电流路径的方法可以快速理清各用电器的工作状态。
【难度系数】
0.7

【分析】

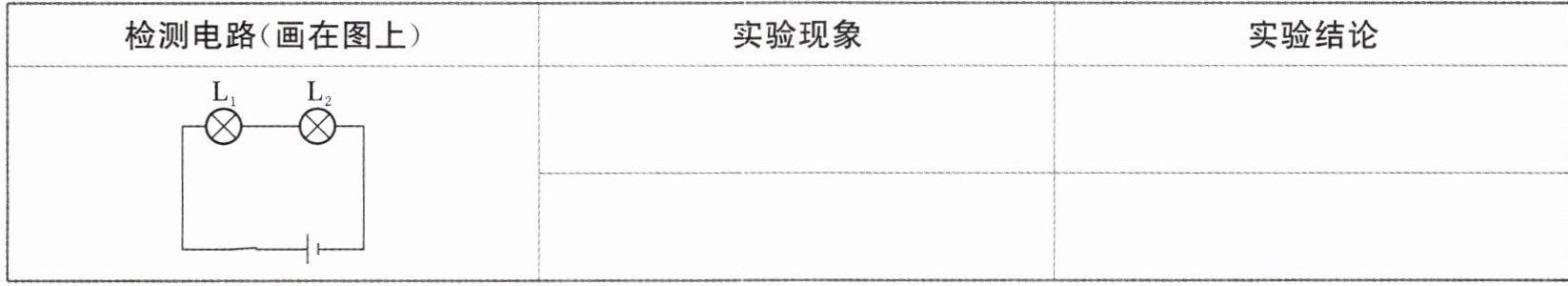

首先明确电路特征：该电路为L₁、L₂串联的简单电路，已知闭合开关后两灯均不亮，且仅有一盏灯损坏，可先排除短路故障——若某一盏灯短路，另一盏灯仍可正常通路发光，与两灯都不亮的条件矛盾，因此故障必然是其中某一盏灯发生断路。接下来利用电压表检测断路的原理设计操作：当电压表并联在断路的用电器两端时，电压表可通过其余完好的元件连通电源正负极，示数接近电源电压；若电压表并联在完好的用电器两端，由于整个电路断路，电压表无法连通电源两极，示数为0。我们可以分别将电压表并联在两个灯泡两端，通过对应的现象推导故障即可。
【解析】

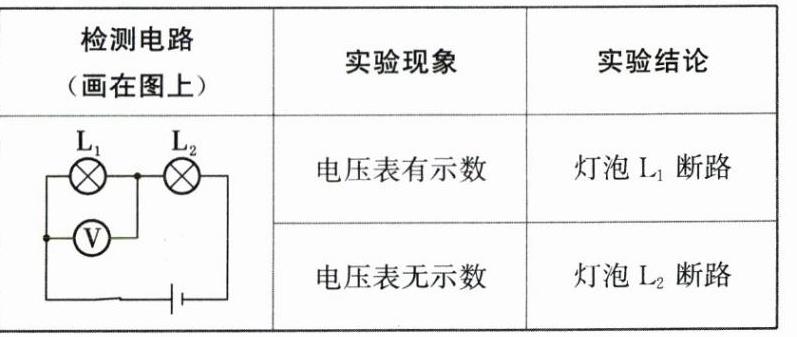

1. 第一次检测：将电压表并联在L₁两端，闭合开关：
实验现象：电压表指针偏转，示数接近电源电压；
推导逻辑：此时电压表的两个接线柱可以通过L₂连通到电源的正、负极，说明L₂是完好导通的，因此故障为L₁断路。
2. 第二次检测：将电压表并联在L₂两端，闭合开关：
实验现象：电压表无示数，指针不偏转；
推导逻辑：此时电压表无法连通到电源的两极，说明L₁位置发生断开，因此故障为L₂断路。
两组操作也可互换，现象和结论对应即可。
【答案】

【知识点】
串联电路故障分析，电压表的使用
【点评】
本题是串联电路故障检测的典型题型，重点考察学生对电压表判断断路故障原理的理解，需要先根据“两灯都不亮、仅一盏灯损坏”的条件先锁定故障为断路，再结合电压表的通断特性对应推导故障位置，是电学实验的基础考点。
【难度系数】
0.6

【分析】
我们可以按照以下思路逐步推导：
1. 首先回忆电表的基本特性：电流表相当于导线，必须串联在电路中，若直接并联在电源两端会造成短路；电压表相当于开路，需要并联在电路中，可以直接接电源两端测量电压。
2. 结合题目约束：开关闭合后两灯都发光、两个电表示数都不为零，不能出现电源短路或者灯泡断路的情况。
3. 先观察原有电路的导线：最上方的导线直接把开关后的正极节点和L₂左端、L₁上端连通，L₁下端直接接电源负极，说明L1本身已经并联在电源两端，只要不短路就可以正常发光。
4. 接下来给L₂找通路：L₂左端已经接了正极侧，要让L₂有电流通过，它的右端（中间节点）必须连通到电源负极，因此乙需要是相当于导线的电流表，给L₂提供回到负极的通路。
5. 最后判断甲的类型：如果甲是电流表，就会直接连通正负极造成电源短路，两灯都不亮，不符合要求，因此甲只能是相当于开路的电压表，并联在电源两端有示数，完全满足所有条件。
【解析】
解：根据电流表、电压表的特性，结合电路要求推导：
1. 由图中原有导线可知，最上方导线将开关S右侧的电源正极侧节点，直接与L₂左端、L₁上端连通，L₁下端直接接电源负极，L₁已经并联在电源两端，无短路时即可正常发光。
2. 要让L₂也正常工作，L₂左端已接正极侧，必须为L₂提供电流回到负极的通路，因此乙必须为电流表（相当于导线），此时L₂并联在电源两端，可以正常发光。
3. 若甲为电流表，电流将从电源正极→开关S→甲→乙→电源负极，直接造成电源短路，两灯都无法发光，不符合题意，因此甲必须为电压表，并联在电源两端测量电源电压，示数不为零。
最终结论：甲为电压表，乙为电流表。
【答案】

【知识点】
电流表使用规则，电压表使用规则，短路断路判断
【点评】
本题是电表判断类的经典基础题，核心是利用电流表、电压表的等效特性，结合题目给出的工作约束条件逐一排除短路、断路的错误情况，推导得到正确结果，能够有效锻炼学生的电路逻辑分析能力，避免出现忽略电源短路的常见错误。
【难度系数】
0.6

【分析】
解决这道题分两小问梳理思路：

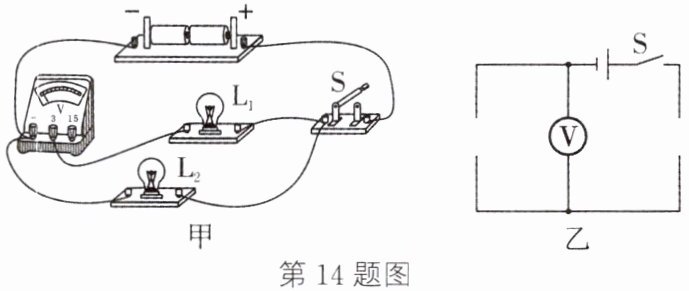

1. 第一问首先明确实验要求：要探究串联电路电压规律，首先需要让L₁、L₂形成串联电路，同时电压表要并联在L₂两端，满足电流从电压表正接线柱流入、负接线柱流出的使用规则。观察图甲现有接线，当前L₁和L₂是并联状态，电压表测量对象不符合要求，只需要改动一根导线，调整电路为两灯串联，同时让电压表恰好并联在L₂两端即可。
2. 第二问观察图乙的结构：电压表并联在电路中间，左右两侧的空缺区域被电压表分割为上下两个独立的空位，两个空位属于串联路径的一部分，刚好可以分别放入两个小灯泡，组成两灯串联的正确电路。
【解析】

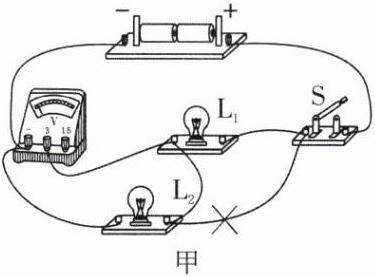

（1）找到接错的导线：将开关与L₂右接线柱相连的那根导线标记“×”，把这根导线的另一端改接到L₁的左接线柱上。调整后电流路径为：电源正极→开关→L₁→L₂→电源负极，两灯实现串联，此时电压表恰好并联在L₂两端，符合测L₂电压的要求，也满足电压表正进负出的接线规则。
（2）图乙的上下两个空缺方框，分别将L₁、L₂填入两个方框中，两个灯泡串联在电路中，电压表并联在其中一个灯泡两端，符合实验电路要求。
【答案】


【知识点】
串联电路连接，电压表的使用
【点评】
本题属于电路实验的基础改错题，重点考察学生对串联电路特点、电压表接线规则的掌握，易错点是容易忽略“串联电路”的实验前提，误将电路保留并联结构，解题时要先明确实验目的再调整接线。
【难度系数】
0.6
