【分析】
我们使用电流流向法逐步分析电路：首先明确电路通路、局部短路、电源短路的不同特点，从电源的一极出发顺着导线梳理所有电流路径。当S₁、S₂都闭合时，先观察S₁的连接位置，它并联在L₁两端，同时这根导线的两端直接连接电源的正负极，相当于不经过任何用电器就把电源两极连通，形成电源短路，此时几乎没有电流流过两个灯泡，由此就能判断两个灯的工作状态，选出正确选项。
【解析】
当开关S₁、S₂均闭合时：
1. 开关S₁所在的导线没有经过任何用电器，直接将电源的正、负极连通，形成电源短路。
2. 发生电源短路时，电流会优先从电阻极小的导线上通过，几乎没有电流流过L₁和L₂两个灯泡，因此L₁、L₂都不能发光。
综上，A、C、D选项错误，B选项正确。
【答案】
B
【知识点】
电源短路；电路状态判断
【点评】
本题的易错点是容易误认为S₁仅短路L₁，L₂所在支路仍可以正常工作，忽略了S₁闭合后直接跨接电源两极，造成整体电源短路，所有用电器都无法获得工作电流。解题时一定要完整梳理所有电流路径，确认是否存在直接连通电源两极的无导线用电器路径。
【难度系数】
0.5

【分析】
我们首先明确电流表、电压表的核心特性：电流表相当于导线，需要串联在电路中；电压表相当于开路，需要并联在电路中。题目要求开关闭合后两灯都发光，说明两个灯泡都要有电流通过，既不能出现电源短路，也不能出现某一盏灯所在支路断路的情况，我们可以逐个代入选项验证不同接法下两灯的工作状态，就能快速选出正确答案。
【解析】
我们逐一分析各选项的电路工作情况：
1. 选项A：甲接入电流表，乙接入电压表。此时电流从电源正极流出后分为两条独立支路：第一条支路经过L₁，直接通过开关S回到电源负极；第二条支路经过甲电流表、L₂，再通过开关S回到电源负极。两灯为并联关系，都有电流通过，均能正常发光，符合题目要求。
2. 选项B：甲、乙均接入电流表。电流表相当于导线，会直接连通电源正负极，造成电源短路，两灯都没有电流通过，无法发光，还会损坏电源，不符合要求。
3. 选项C：甲、乙均接入电压表。电压表相当于开路，L₂所在的支路没有电流通路，L₂无法发光，只有L₁接入电路工作，不符合要求。
4. 选项D：甲接入电压表，乙接入电流表。此时电流表乙会将L₂短路，L₂中没有电流，无法发光，只有L₁工作，不符合要求。
综上只有A选项满足两灯均发光的条件。
【答案】A
【知识点】电流表使用规则，电压表使用规则，电路短路判断
【点评】本题是电表类型判断的经典基础题，核心是利用电流表、电压表的等效特性，结合用电器正常工作需要闭合通路的要求排查选项，解题时也可以用“移除电表后判断对应支路是否通畅”的小技巧快速验证，避免出现短路、断路的误判。
【难度系数】0.7

【分析】

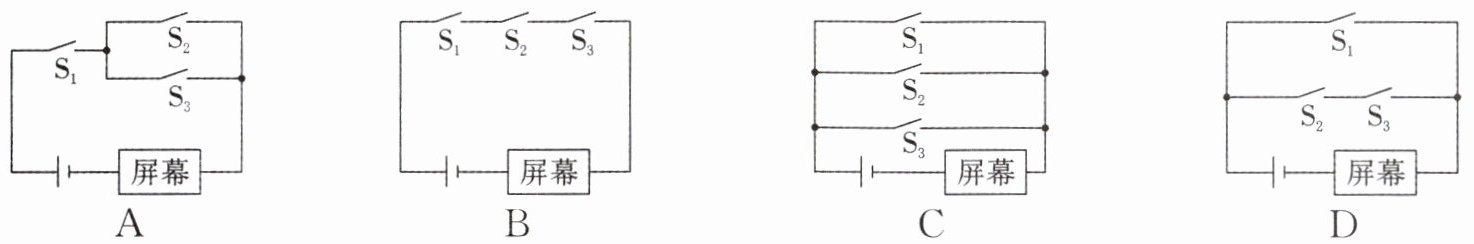

首先梳理题目需求：三种解锁方式任意一种成功都能解锁屏幕，说明三个开关S₁、S₂、S₃互不影响，任意一个单独闭合都能接通屏幕所在电路。解题时第一步先根据功能特性判断开关的连接逻辑：可以独立控制电路通断的开关符合并联电路的特点，因此三个开关应该为并联关系。第二步逐个排查四个选项的电路结构，排除不符合“任意一个开关单独闭合就能导通电路”要求的设计，最终选出正确答案。
【解析】
解：由题意可知，人脸识别、指纹识别、密码识别任意一种验证成功，对应的开关闭合就可以解锁屏幕，说明三个开关都能独立控制电路通断，互不干扰：
1. 选项A：开关S₁在干路，必须先闭合S₁，S₂或S₃闭合才能导通电路，无法实现仅闭合S₂、仅闭合S₃就解锁，不符合要求；
2. 选项B：S₁、S₂、S₃三个开关串联，必须三个开关同时闭合电路才导通，任意一个开关单独闭合都无法解锁，不符合要求；
3. 选项C：S₁、S₂、S₃三个开关并联，任意一个开关闭合，电路都可以导通，屏幕即可工作，完全满足三种解锁方式独立生效的要求；
4. 选项D：S₂和S₃串联后再与S₁并联，仅闭合S₂或者仅闭合S₃都无法接通电路，不符合指纹、密码单独解锁的要求。
综上，符合设计要求的是选项C。
【答案】C
【知识点】并联电路特点，电路设计，开关控制作用
【点评】本题结合手机解锁的生活化场景考察串并联电路的应用，核心考点是抓住“开关独立工作互不影响”的特征判断并联结构，逐一排除错误选项即可得出结论，属于基础应用型电路题。
【难度系数】0.8

【分析】

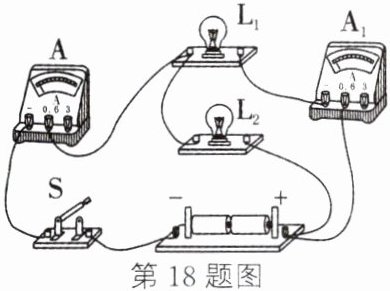

首先梳理电流流向判断电路连接方式：电流从电源正极流出后，经过电流表A₁后分为两条独立支路，分别经过灯泡L₁、灯泡L₂，之后两路电流汇合，经过电流表A、开关S回到电源负极，因此两灯是并联关系。接下来判断各电表的测量对象：电流表A₁和L₁串联，测量通过L₁的电流；电流表A接在干路，测量干路的总电流；开关S在干路，同时控制两个灯泡。最后结合并联电路的电流规律（干路总电流等于各支路电流之和）计算两个灯泡的电流，再逐一比对选项选出正确答案。
【解析】
我们逐一分析选项：
1. 选项A：由电流路径可知，电路存在两条独立的电流通路，L₁和L₂是并联关系，并非串联，A错误。
2. 选项B：开关S接在干路中，同时控制L₁和L₂两个灯泡，并非只控制L₁，B错误。
3. 选项C、D：电流表A₁测量通过L₁的电流，因此通过L₁的电流I₁=0.3A；电流表A测量干路总电流，即总电流I=0.5A。根据并联电路干路电流等于各支路电流之和，可得通过L₂的电流I₂=I-I₁=0.5A-0.3A=0.2A。因此C正确，D错误。
【答案】C
【知识点】并联电路电流规律，电流表测量判断，电路连接识别
【点评】本题属于并联电路电流部分的基础常考题，核心考点是实物电路的通路分析，要求学生能准确区分并联电路的干路和支路，正确判断电流表的测量对象，再结合并联电流规律完成计算，整体考察的是电路分析的基础能力。
【难度系数】0.8

【分析】
首先我们先梳理解题思路：第一步先识别电路，把电压表等效为开路，可以看出两个灯泡L1、L2是串联的；第二步结合故障现象初筛：两灯全部熄灭，说明电路大概率是断路故障，因为如果是某一盏灯短路，另一盏灯还能通电发光，不符合两灯都灭的特征，这样就能先排除短路类的错误选项；第三步把剩下的断路选项逐个代入验证，看是否满足“两个电压表都有示数、且示数相等”的条件，就能选出正确答案。
【解析】
1. 电路基础识别：去掉电压表后，电流从电源正极出发，依次经过L2、L1、开关S回到电源负极，因此L1和L2为串联关系。
2. 初筛故障类型：两灯均熄灭，说明电路没有通路，若发生某灯短路，另一盏灯仍可接入电路正常发光，与题意矛盾，因此直接排除A选项（L1短路）、C选项（L2短路）。
3. 剩余选项逐一验证：
若故障为L1断路：整个电路无电流，两灯都不发光；此时电压表V1的两端可以通过L2连通电源正极、通过开关S连通电源负极，测量电源总电压；电压表V2的两端直接连通电源正极、通过开关S连通电源负极，也测量电源总电压，两个电压表示数相等，完全符合题目描述的现象。
若故障为L2断路：整个电路无电流，两灯都不发光，但此时电压表V2无法连通电源正极，V2示数为0，只有V1有示数，不符合“两电压表均有示数且相等”的条件。
综上，符合所有现象的故障是灯L1断路。
【答案】B
【知识点】串联电路故障分析，电压表的使用
【点评】本题的易错点是误判两个电压表的测量范围，解题时先通过“两灯全灭”的特征快速排除短路类故障，大幅缩小分析范围，再将剩余选项代入电路验证，就可以避免复杂的推导，快速得到正确结果。
【难度系数】0.6

【分析】
我们结合电路的基础概念逐个梳理解题思路：

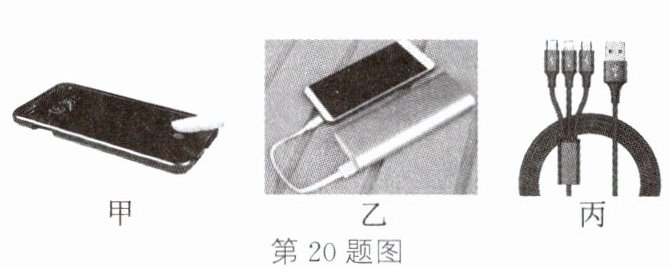

1. 第一小问：指纹感应区的功能是，识别到正确指纹后才接通电路让手机开锁，作用是控制电路的通断，对应电路里控制通断的元件即可得出答案。
2. 第二小问：充电宝给手机充电时，电能从充电宝流向手机电池，手机电池是消耗电能的装置，符合用电器的特征；充电过程中电能会被储存在电池内部，对应转化的能量形式即可判断。
3. 第三小问：三部手机同时充电时，任意一部手机断开充电都不会影响另外两部的正常工作，满足并联电路各支路独立工作、互不影响的特点，由此判断连接方式。
【解析】
(1) 手指触碰感应区，验证指纹正确后电路导通手机开锁，感应区起到控制电路通断的作用，相当于电路中的开关。
(2) 充电宝给手机充电时，手机电池消耗电能，因此属于电路中的用电器；充电过程中电能转化为电池内部的化学能储存起来。
(3) 三部手机同时充电时，三者互不影响，可以独立工作，因此它们的连接方式是并联。
【答案】
(1) 开关 (2) 用电器；化学能 (3) 并联
【知识点】
电路元件作用；能量转化；串并联电路辨别
【点评】
本题紧密结合生活中常见的手机使用场景，考察电路相关的基础概念，引导学生将课本物理知识和日常实际应用结合，加深对基础电路规律的理解，属于非常典型的生活化基础题。
【难度系数】
0.9
