21 我们在影视作品中看到的定时炸弹,其引爆装置如图所示,当起爆器中有电流通过时就会引起爆炸。
(1)起爆前,定时开关S是
闭合
(闭合/断开)的。
(2)电路中要安装一个灯泡,在起爆前起到
保护电路
的作用。
(3)设定起爆时间一到,定时开关S会立即自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作,拆弹专家应在图中
$a$
(a / b)处剪断导线。拆除前起爆器上
没有
(有/没有)电流通过。

答案:21.(1)闭合 (2)保护电路 (3)$a$ 没有
解析:
【分析】
我们可以按照电路工作逻辑逐步推导:
1. 首先明确起爆前提条件:起爆前起爆器绝对不能有电流通过,要实现这个效果,就需要让几乎无电阻的导线把起爆器短路,电流优先走导线绕过起爆器,因此和起爆器并联的定时开关S必须处于闭合状态。
2. 接着思考灯泡的作用:如果电路里没有灯泡,当S闭合时,电源的正负极会直接被导线连通,发生电源短路,瞬间烧坏电源,所以灯泡是串联在电路里起到限流的作用。
3. 最后分析拆弹操作:要让装置彻底停止工作,必须完全切断整个电路的闭合回路,不能让后续S断开后电流流入起爆器。如果在b处剪断,原本被S短路的起爆器会直接接入电路,通电后立刻爆炸;只有在a处剪断,才能把整个电路的通路完全切断,永远不会有电流通过起爆器。拆除前S是闭合的,起爆器被导线短路,因此起爆器上没有电流通过。
【解析】
(1)起爆前,为了让起爆器被短路、无电流通过,定时开关S处于闭合状态,此时电流路径为:电源正极→灯泡→开关S→电源负极,完全绕过起爆器。
(2)若电路中没有灯泡,S闭合时电源会直接发生短路,损坏电源,因此起爆前灯泡的作用是限制电路电流,避免电源短路,起到保护电路的效果。
(3)选择在a处剪断导线,可以直接切断整个电路的闭合回路,后续即使S断开,也没有电流可以流通到起爆器,装置就不会引爆;拆除前S处于闭合状态,起爆器被导线短路,因此起爆器上没有电流通过。
【答案】
(1)闭合 (2)保护电路 (3)$a$ 没有
【知识点】
电路短路,电路断路,电路三种状态
【点评】
本题结合定时炸弹的实际场景考察电路基础知识点,易错点是误以为剪断b处就能切断电路,实际上剪断b会让原本被短路的起爆器直接接入电路,反而触发爆炸,解题时需要先理清完整的电流流向,逐一分析不同操作对应的电路状态变化。
【难度系数】
0.6
22 新趋势 跨学科实践 [2024 淮安]如图所示,取半个橙子,把铜片、铁片插入其中,制成一个水果电池。
(1) 用电压表测量电压,该水果电池电压为
0.6
V,水果电池是将
化学
能转化为电能。
(2) 该水果电池正极是
铜片
(铁片/铜片)。
(3) 为获得更高电压,可以将多个水果电池
联。

答案:22.(1)0.6 化学 (2)铜片 (3)串
解析:
【分析】
拿到这道题我们可以分步思考:
1. 第一小问先判断电压表的量程:图中电压表接线柱接的是“-”和“3”,说明选择0~3V量程,该量程分度值为0.1V,数指针对应的刻度就能读出电压值;水果电池属于化学电源,工作时依靠内部化学反应释放电能,对应能量转化形式很容易推导。
2. 第二小问回忆电压表的使用规则:电流必须从正接线柱流入、负接线柱流出,指针才会正向偏转,图中电压表正接线柱连接铜片,负接线柱连接铁片,就能判断出电源正极。
3. 第三小问回忆串并联电源的电压特点:串联电源总电压等于各电源电压之和,并联电源总电压和单个电源电压相等,想要获得更高电压就选择串联的连接方式。
【解析】
(1) 电压表选用0~3V量程,分度值为0.1V,指针指向第6个小格,读数为0.6V;水果电池工作时内部发生化学反应,将储存的化学能转化为电能。
(2) 电压表正向偏转,说明电流从正接线柱流入电压表,与电压表正接线柱相连的铜片就是水果电池的正极。
(3) 串联电路总电压等于各部分电压之和,将多个水果电池串联,总电压为各个水果电池的电压相加,可以获得更高的电压。
【答案】
(1) 0.6;化学 (2) 铜片 (3) 串
【知识点】
电压表读数,能量转化,串联电压规律
【点评】
本题结合跨学科实践的水果电池场景命题,贴近生活实际,重点考察电压表使用、电源能量转化、串并联电源的特性等基础知识点,只要掌握电压表的基本使用规则就能顺利推导结论,难度较低。
【难度系数】
0.8

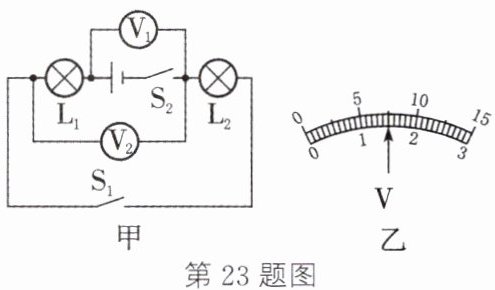

23 [2025 镇江模拟]如图甲所示电路中,当闭合开关 $\mathrm{S}_{1}$ 和 $\mathrm{S}_{2}$ 后,两个电压表的指针均如图乙所示,则灯泡 $\mathrm{L}_{1}$ 和 $\mathrm{L}_{2}$ 两端的电压分别为
6
V 和
1.5
V;若断开开关 $\mathrm{S}_{1}$,则灯 $\mathrm{L}_{1}$
不能
(不能/仍能)发光,电压表 $\mathrm{V}_{2}$ 的示数将
变大
(变大/不变/变小)。

答案:23. 6 1.5 不能 变大
解析:
【分析】
首先先分析开关都闭合时的电路结构:闭合S₁、S₂后,电流依次经过L₁、S₁、L₂、S₂回到电源负极,可知L₁和L₂为串联关系。接下来判断两个电压表的测量对象:V₁并联在电源两端,测量电源总电压;V₂并联在L₂两端,测量L₂两端的电压。根据串联电路电压规律,总电压大于任意一个用电器的分电压,两个电压表指针偏转角度完全相同,说明二者选择的量程不同:V1使用0~15V大量程,V2使用0~3V小量程,读数后即可通过总电压减去L₂的电压得到L₁的电压。之后分析断开S₁后的状态:断开S₁后电压表V₂串联接入电路,由于电压表内阻极大,电路几乎没有电流,因此L1无法发光,此时V2分得几乎全部电源电压,对比之前测L2的电压,示数会变大。
【解析】
1. 闭合S₁、S₂时:
L₁与L₂串联,V₁测电源总电压U,V₂测L₂两端电压U₂。
串联电路总电压大于部分电路电压,两表指针位置一致,因此V₁选用0~15V量程,分度值0.5V,读数U=7.5V;V₂选用0~3V量程,分度值0.1V,读数U₂=1.5V。
根据串联电路电压规律U=U₁+U₂,可得L₁两端电压U₁=U-U₂=7.5V-1.5V=6V。
2. 断开开关S₁后:
电路变为L₁、V₂、L₂串联,由于电压表V₂内阻极大,电路中电流几乎为0,因此灯L₁不能发光。
此时V₂两端电压几乎等于电源总电压7.5V,远大于之前的1.5V,因此电压表V₂的示数将变大。
【答案】
6;1.5;不能;变大
【知识点】
串联电路电压规律,电压表量程选择,串联电路特点
【点评】
本题的核心易错点是两个电压表指针偏转相同时的量程判断,需要结合串联电路总电压大于分电压的规律确定量程,断开开关后的特殊电路状态分析也容易出错,要牢记电压表串联在电路中时,几乎分得全部电源电压的特性。
【难度系数】
0.6

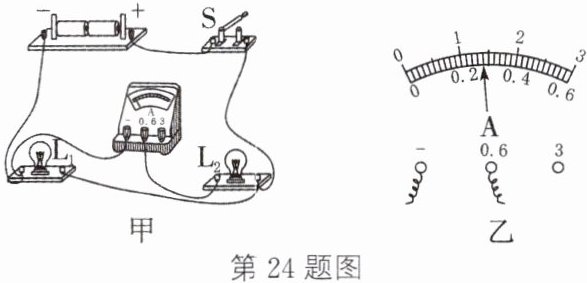

24 如图甲所示是“探究并联电路中的电流关系”实验电路,应选择规格
不相同
(相同/不相同)的灯泡进行实验,电流表测通过
$L_2$
($\mathrm{L}_{1}/\mathrm{L}_{2}$)的电流,电流表读数如图乙所示,为
0.28
A。

答案:24. 不相同 $L_2$ 0.28
解析:
【分析】
我们一步步来思考这道题:第一空,本实验目的是探究并联电路的普遍电流规律,如果用相同规格的灯泡,得到的实验结论会存在特殊性,无法覆盖不同情况,为了避免实验偶然性,得到普遍适用的规律,就需要选择不同规格的灯泡进行实验。第二空,判断电流表的测量对象,顺着电流路径梳理:电流从电源正极流出经过开关后分成两条支路,一条支路直接经过L1回到电源负极,另一条支路依次经过L2、电流表回到电源负极,电流表和L2在同一条支路,所以测的是L2的电流。第三空,观察电流表接线,它接的是0~0.6A量程,这个量程下每一小格代表0.02A,数指针对应的格数就能算出读数。
【解析】
1. 探究并联电路电流关系的实验中,为了避免实验的偶然性,获取多组不同的实验数据,总结出普遍适用的规律,应当选择规格不相同的灯泡进行实验。
2. 对图甲的电路进行路径分析,电流表与L2串联在同一条支路上,因此电流表测量的是通过L2的电流。
3. 图乙中电流表选用的是0~0.6A量程,该量程的分度值为0.02A,指针位于0.2A后第4小格,计算得读数为0.2A + 4×0.02A = 0.28A。
【答案】
不相同;$L_2$;0.28
【知识点】
探究并联电路电流规律;电流表读数;串联电路判断
【点评】
本题是电学基础实验题,重点考查并联电路电流探究实验的设计注意事项、电流表测量对象判断和电流表读数,都是初中电学的核心基础考点,难度较低,要求学生理解多次实验获取普遍规律的设计逻辑,熟练掌握电流表的读数规则。
【难度系数】
0.8
25 在图中,根据电流方向填入电池和电流表的符号,使电路成为并联电路。

答案:
25. 如图所示

解析:
【分析】
我们首先明确解题目标:要填入电池和电流表,让L1、L2构成并联电路,同时匹配图中给出的向上的电流方向。首先回忆并联电路的特点:两个用电器两端都分别连接到电源的正负极,各自形成独立的电流通路;电流表的特性是相当于导线,必须串联在电路中,不能直接并联在电源两端,否则会造成电源短路。接下来我们对两个空位的元件放置进行验证:1. 若将电池放在左侧空位,右侧空位放电流表,会发现L1会被导线短路,无法正常工作,不符合并联要求。2. 若将电池放在右侧空位,设置下端为正极、上端为负极,左侧空位放置电流表:此时电流从电源正极流出后分为两条独立支路,第一条支路沿底部导线向上经过L2,沿图中标注的向上箭头流向中间节点,再经过开关S回到电源负极;第二条支路沿底部导线向左,经过左侧的电流表、L1流向中间节点,再经过开关S回到电源负极,完全满足两灯并联的要求,同时电流方向和给定箭头完全匹配,没有短路问题,是正确的放置方式。
【解析】
步骤1:明确电路要求:L1、L2为并联电路,电流方向符合图中L2上方导线的向上指向,电流表需串联在支路中,不能造成短路。
步骤2:元件放置推导:
右侧空缺位置填入电源,电源的正极朝下,负极朝上,保证底部导线电位高于顶部开关侧的电位,匹配L2处电流向上的要求。
左侧空缺位置填入电流表,电流表相当于导线,串联在L1所在的支路中,让L1形成独立通路。
步骤3:验证电路:此时L1和L2的两端都分别接在电源的正、负极,各自形成独立回路,属于并联电路,电流方向完全符合图示箭头,无短路故障,符合所有要求。
【答案】

【知识点】
并联电路特点,电流表使用,电流方向
【点评】
本题属于电路元件填充类的基础题型,需要结合并联电路的结构特征、电流表的使用规则,结合给定的电流方向综合推导元件位置,易错点是误将电源放置在左侧空位,导致电路短路或者无法实现两灯并联,解题时可以通过逐一验证放置方案的合理性得到正确结果。
【难度系数】
0.6

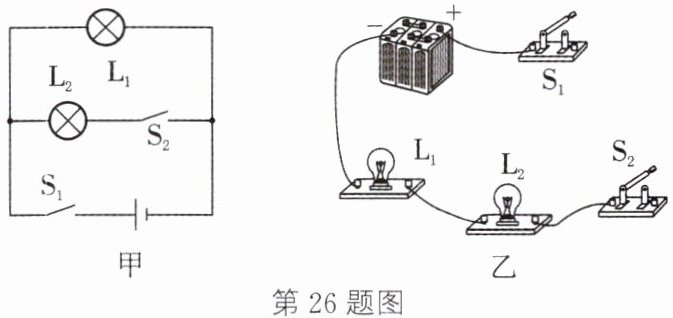

26 请按照图甲所示的电路图,将图乙所示的实物图连接完整,要求连线不交叉。

答案:

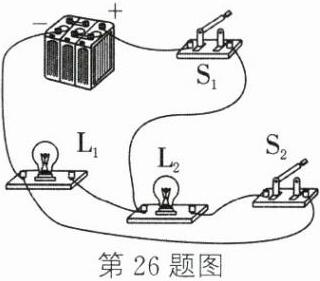

26. 如图所示
解析:
【分析】
首先梳理图甲的电路结构:L₁和L₂为并联关系,开关S₁接在干路,控制整个电路的通断,开关S₂与L₂串联,仅控制L₂所在的支路。连接实物时可以采用分步连通的思路:先顺着电流走向连通第一条完整支路,再补充第二条支路,这样不容易出错,同时保证连线不交叉,完全匹配电路图的逻辑。
【解析】
1. 先明确电路规则:由电路图可知,电流从电源正极流出后经过干路开关S₁,分为两条独立支路:第一条支路仅经过L₁回到电源负极,第二条支路依次经过L₂、S₂回到电源负极。
2. 补接第一根导线:将开关S₁未接线的接线柱,与灯泡L₁右侧的接线柱相连,此时L₁所在支路连通,电流可从电源正极经S₁、L₁回到电源负极。
3. 补接第二根导线:将开关S₂未接线的接线柱,与灯泡L₁左侧(连接电源负极)的接线柱相连,此时L₂和S₂组成的支路也连通,两条支路并联,全程无交叉连线,完全符合电路图要求。
【答案】

【知识点】
并联电路特点,实物电路连接
【点评】
本题考查并联电路的实物连线操作,核心是先明确电路图的开关控制作用和串并联逻辑,采用“先通一条支路、再补另一条支路”的方法可以避免连线混乱,注意所有导线必须接在接线柱上,且不能出现交叉,符合电路连接的基本规范。
【难度系数】
0.6
