12 (易错题)在如图所示电路中,$R_{1}=10\ \Omega$,$R_{2}=30\ \Omega$。闭合开关S,电压表$\mathrm{V}_{1}$与$\mathrm{V}_{2}$的示数之比是 (

A.$1:3$
B.$3:1$
C.$3:4$
D.$4:3$
C
)A.$1:3$
B.$3:1$
C.$3:4$
D.$4:3$
答案:12. C
易错分析
12. 运用分压原理求解时,要明确电压表是测哪个电路元件两端的电压。两电阻串联,电压表 $\mathrm{V}_1$ 测 $R_2$ 两端的电压,电压表 $\mathrm{V}_2$ 测电源的电压,根据分压原理有 $\dfrac{U_1}{U_2}=\dfrac{R_1}{R_2}=\dfrac{10\ \Omega}{30\ \Omega}=\dfrac{1}{3}$,电压表 $\mathrm{V}_1$ 与 $\mathrm{V}_2$ 的示数之比 $\dfrac{U_{\mathrm{V}1}}{U_{\mathrm{V}2}}=\dfrac{U_2}{U_1+U_2}=\dfrac{3}{1+3}=\dfrac{3}{4}$。
易错分析
12. 运用分压原理求解时,要明确电压表是测哪个电路元件两端的电压。两电阻串联,电压表 $\mathrm{V}_1$ 测 $R_2$ 两端的电压,电压表 $\mathrm{V}_2$ 测电源的电压,根据分压原理有 $\dfrac{U_1}{U_2}=\dfrac{R_1}{R_2}=\dfrac{10\ \Omega}{30\ \Omega}=\dfrac{1}{3}$,电压表 $\mathrm{V}_1$ 与 $\mathrm{V}_2$ 的示数之比 $\dfrac{U_{\mathrm{V}1}}{U_{\mathrm{V}2}}=\dfrac{U_2}{U_1+U_2}=\dfrac{3}{1+3}=\dfrac{3}{4}$。
解析:
【分析】
拿到这道题首先第一步要先简化电路:电压表相当于开路,先把两个电压表去掉,就能直观判断出R₁和R₂是串联的。第二步最关键,要确定两个电压表分别测量谁的电压:沿着电压表的两个接线柱追踪并联的对象,会发现V₁的两个接线柱直接连在R₂的两端,测的是R₂的电压;V₂的两个接线柱直接连在电源正负极两端,测的是电源总电压。接下来利用串联电路的规律:串联电路电流处处相等,根据U=IR,各电阻的电压之比等于电阻之比,先算出R₁、R₂的电压比值,再把R₂的电压和总电压作比,就能得到两个电压表的示数比。
【解析】
1. 判断电路连接:去掉电压表后,电流从电源正极流出,依次经过R₁、R₂、开关S回到电源负极,因此R₁与R₂串联。
2. 确定电压表测量对象:电压表V₁并联在R₂两端,测量R₂的电压U₂;电压表V₂并联在电源两端,测量电路的总电压U总。
3. 根据串联电路的特点,电路中各处电流I相等,由欧姆定律U=IR可得,两个电阻的电压之比:
$$\frac{U_1}{U_2}=\frac{IR_1}{IR_2}=\frac{R_1}{R_2}=\frac{10\ \Omega}{30\ \Omega}=\frac{1}{3}$4. 串联电路总电压等于各部分电压之和,即$U_总=U_1+U_2$,因此两个电压表的示数之比: $$\frac{U_{V1}}{U_{V2}}=\frac{U_2}{U_1+U_2}=\frac{3}{1+3}=\frac{3}{4}$
因此示数比为3:4,对应选项C。
【答案】C
【知识点】
串联分压规律,欧姆定律,电压表测量判断
【点评】
本题属于典型的易错题,很多同学没有仔细判断电压表的测量对象,误将V1当成测R1电压、V2当成测R2电压,直接选1:3的A选项出错。解题核心技巧是先移除电压表判断串并联,再通过追踪接线柱的方式确定电压表并联的用电器,再结合串联分压规律计算即可。
【难度系数】
0.6
拿到这道题首先第一步要先简化电路:电压表相当于开路,先把两个电压表去掉,就能直观判断出R₁和R₂是串联的。第二步最关键,要确定两个电压表分别测量谁的电压:沿着电压表的两个接线柱追踪并联的对象,会发现V₁的两个接线柱直接连在R₂的两端,测的是R₂的电压;V₂的两个接线柱直接连在电源正负极两端,测的是电源总电压。接下来利用串联电路的规律:串联电路电流处处相等,根据U=IR,各电阻的电压之比等于电阻之比,先算出R₁、R₂的电压比值,再把R₂的电压和总电压作比,就能得到两个电压表的示数比。
【解析】
1. 判断电路连接:去掉电压表后,电流从电源正极流出,依次经过R₁、R₂、开关S回到电源负极,因此R₁与R₂串联。
2. 确定电压表测量对象:电压表V₁并联在R₂两端,测量R₂的电压U₂;电压表V₂并联在电源两端,测量电路的总电压U总。
3. 根据串联电路的特点,电路中各处电流I相等,由欧姆定律U=IR可得,两个电阻的电压之比:
$$\frac{U_1}{U_2}=\frac{IR_1}{IR_2}=\frac{R_1}{R_2}=\frac{10\ \Omega}{30\ \Omega}=\frac{1}{3}$4. 串联电路总电压等于各部分电压之和,即$U_总=U_1+U_2$,因此两个电压表的示数之比: $$\frac{U_{V1}}{U_{V2}}=\frac{U_2}{U_1+U_2}=\frac{3}{1+3}=\frac{3}{4}$
因此示数比为3:4,对应选项C。
【答案】C
【知识点】
串联分压规律,欧姆定律,电压表测量判断
【点评】
本题属于典型的易错题,很多同学没有仔细判断电压表的测量对象,误将V1当成测R1电压、V2当成测R2电压,直接选1:3的A选项出错。解题核心技巧是先移除电压表判断串并联,再通过追踪接线柱的方式确定电压表并联的用电器,再结合串联分压规律计算即可。
【难度系数】
0.6
13 两个定值电阻,$R_1$标有“$20\ \Omega\ \ 0.3\ \mathrm{A}$”字样,$R_2$标有“$15\ \Omega\ \ 0.6\ \mathrm{A}$”字样,把它们串联起来直接接在一电源两端,则电源电压最大只能是(
A.$9\ \mathrm{V}$
B.$10.5\ \mathrm{V}$
C.$15\ \mathrm{V}$
D.$21\ \mathrm{V}$
B
)A.$9\ \mathrm{V}$
B.$10.5\ \mathrm{V}$
C.$15\ \mathrm{V}$
D.$21\ \mathrm{V}$
答案:13. B
解析:
【分析】
首先思考串联电路的核心特点:串联电路中各处电流相等,因此两个电阻串联时,电路的实际电流不能超过任意一个电阻允许通过的最大电流,否则会烧坏电阻。第一步先对比两个定值电阻的额定电流,选取其中更小的数值作为电路允许的最大电流,保证两个电阻都安全工作;第二步根据串联总电阻等于各电阻之和算出总电阻;最后利用欧姆定律U=IR,代入最大电流和总电阻,就能得到电源允许的最大电压。
【解析】
1. 确定串联电路允许的最大电流:
已知R₁允许通过的最大电流I₁=0.3A,R₂允许通过的最大电流I₂=0.6A,由于串联电路各处电流相等,为保证两个电阻均不损坏,电路的最大电流只能取两个额定电流中的较小值,即I_max = 0.3A。
2. 计算串联总电阻:
串联电路总电阻等于各分电阻之和,因此总电阻R总 = R₁ + R₂ = 20Ω + 15Ω = 35Ω。
3. 计算电源的最大电压:
根据欧姆定律U=IR,代入最大电流和总电阻可得:
U_max = I_max × R总 = 0.3A × 35Ω = 10.5V。
因此电源电压最大只能是10.5V,对应选项B。
【答案】
B
【知识点】
串联电路电流规律;欧姆定律;串联电阻特点
【点评】
本题是串联电路用电器安全取值的基础题型,核心考点是串联电路电流相等的特性,易错点是误将两个电阻的额定电压直接相加,或是选取较大的额定电流计算电压,解题时要牢记“串联取小电流、并联取小电压”的安全取值原则。
【难度系数】
0.7
首先思考串联电路的核心特点:串联电路中各处电流相等,因此两个电阻串联时,电路的实际电流不能超过任意一个电阻允许通过的最大电流,否则会烧坏电阻。第一步先对比两个定值电阻的额定电流,选取其中更小的数值作为电路允许的最大电流,保证两个电阻都安全工作;第二步根据串联总电阻等于各电阻之和算出总电阻;最后利用欧姆定律U=IR,代入最大电流和总电阻,就能得到电源允许的最大电压。
【解析】
1. 确定串联电路允许的最大电流:
已知R₁允许通过的最大电流I₁=0.3A,R₂允许通过的最大电流I₂=0.6A,由于串联电路各处电流相等,为保证两个电阻均不损坏,电路的最大电流只能取两个额定电流中的较小值,即I_max = 0.3A。
2. 计算串联总电阻:
串联电路总电阻等于各分电阻之和,因此总电阻R总 = R₁ + R₂ = 20Ω + 15Ω = 35Ω。
3. 计算电源的最大电压:
根据欧姆定律U=IR,代入最大电流和总电阻可得:
U_max = I_max × R总 = 0.3A × 35Ω = 10.5V。
因此电源电压最大只能是10.5V,对应选项B。
【答案】
B
【知识点】
串联电路电流规律;欧姆定律;串联电阻特点
【点评】
本题是串联电路用电器安全取值的基础题型,核心考点是串联电路电流相等的特性,易错点是误将两个电阻的额定电压直接相加,或是选取较大的额定电流计算电压,解题时要牢记“串联取小电流、并联取小电压”的安全取值原则。
【难度系数】
0.7
14 在“探究电流与电阻关系”实验中,小明准备了$5\ \Omega $、$10\ \Omega $、$15\ \Omega $三个定值电阻,学生电源(调至6 V)、电流表、电压表、开关及导线若干,在实验过程中,需保持定值电阻两端电压为2 V不变,还需要选用的滑动变阻器的规格为(
A.$50\ \Omega\ \ 2\ \mathrm{A}$
B.$20\ \Omega\ \ 2\ \mathrm{A}$
C.$15\ \Omega\ \ 15\ \mathrm{A}$
D.$10\ \Omega\ \ 1\ \mathrm{A}$
A
)A.$50\ \Omega\ \ 2\ \mathrm{A}$
B.$20\ \Omega\ \ 2\ \mathrm{A}$
C.$15\ \Omega\ \ 15\ \mathrm{A}$
D.$10\ \Omega\ \ 1\ \mathrm{A}$
答案:14. A
解析:
【分析】
这道题是探究电流与电阻关系实验的典型选型问题,解题思路如下:首先明确实验核心要求是控制定值电阻两端电压恒为2V,已知电源总电压为6V,第一步先算出滑动变阻器需要分担的电压;第二步利用串联电路分压规律(串联电路中电压之比等于对应电阻之比),推导滑动变阻器接入阻值和定值电阻的比例关系;第三步找到实验用到的最大定值电阻,计算出此时滑动变阻器需要的最小阻值,最终对比选项选出符合要求的规格。
【解析】
1. 计算滑动变阻器的分压:
电源总电压$U=6\ \mathrm{V}$,实验要求定值电阻两端电压保持$U_R=2\ \mathrm{V}$,根据串联电路总电压等于各部分电压之和,可得滑动变阻器两端的电压:
$U_{\mathrm{滑}}=U-U_R=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$
2. 推导电阻比例关系:
串联电路电流处处相等,由欧姆定律$I=\frac{U}{R}$可得:$\frac{U_R}{R}=\frac{U_{\mathrm{滑}}}{R_{\mathrm{滑}}}$,代入电压数值变形得:
$R_{\mathrm{滑}}=\frac{U_{\mathrm{滑}}}{U_R}· R=\frac{4\ \mathrm{V}}{2\ \mathrm{V}}· R=2R$
3. 确定滑动变阻器的最小最大阻值要求:
实验中用到的定值电阻最大为$R_{\mathrm{max}}=15\ \Omega$,此时滑动变阻器需要接入的最小阻值为:
$R_{\mathrm{滑min}}=2R_{\mathrm{max}}=2×15\ \Omega=30\ \Omega$
即所选滑动变阻器的最大阻值必须不小于30Ω,对比选项,只有A选项的50Ω满足阻值要求,其余选项的最大阻值均小于30Ω,无法完成全部实验操作。
【答案】A
【知识点】串联分压规律,欧姆定律应用
【点评】本题的易错点是忽略接入最大定值电阻时滑动变阻器的阻值需求,错选阻值偏小的选项,解题时抓住“控制定值电阻电压不变时,定值电阻越大,滑动变阻器需要接入的阻值也越大”的规律,就能快速确定滑动变阻器的最小阻值门槛,选出正确答案。
【难度系数】0.6
这道题是探究电流与电阻关系实验的典型选型问题,解题思路如下:首先明确实验核心要求是控制定值电阻两端电压恒为2V,已知电源总电压为6V,第一步先算出滑动变阻器需要分担的电压;第二步利用串联电路分压规律(串联电路中电压之比等于对应电阻之比),推导滑动变阻器接入阻值和定值电阻的比例关系;第三步找到实验用到的最大定值电阻,计算出此时滑动变阻器需要的最小阻值,最终对比选项选出符合要求的规格。
【解析】
1. 计算滑动变阻器的分压:
电源总电压$U=6\ \mathrm{V}$,实验要求定值电阻两端电压保持$U_R=2\ \mathrm{V}$,根据串联电路总电压等于各部分电压之和,可得滑动变阻器两端的电压:
$U_{\mathrm{滑}}=U-U_R=6\ \mathrm{V}-2\ \mathrm{V}=4\ \mathrm{V}$
2. 推导电阻比例关系:
串联电路电流处处相等,由欧姆定律$I=\frac{U}{R}$可得:$\frac{U_R}{R}=\frac{U_{\mathrm{滑}}}{R_{\mathrm{滑}}}$,代入电压数值变形得:
$R_{\mathrm{滑}}=\frac{U_{\mathrm{滑}}}{U_R}· R=\frac{4\ \mathrm{V}}{2\ \mathrm{V}}· R=2R$
3. 确定滑动变阻器的最小最大阻值要求:
实验中用到的定值电阻最大为$R_{\mathrm{max}}=15\ \Omega$,此时滑动变阻器需要接入的最小阻值为:
$R_{\mathrm{滑min}}=2R_{\mathrm{max}}=2×15\ \Omega=30\ \Omega$
即所选滑动变阻器的最大阻值必须不小于30Ω,对比选项,只有A选项的50Ω满足阻值要求,其余选项的最大阻值均小于30Ω,无法完成全部实验操作。
【答案】A
【知识点】串联分压规律,欧姆定律应用
【点评】本题的易错点是忽略接入最大定值电阻时滑动变阻器的阻值需求,错选阻值偏小的选项,解题时抓住“控制定值电阻电压不变时,定值电阻越大,滑动变阻器需要接入的阻值也越大”的规律,就能快速确定滑动变阻器的最小阻值门槛,选出正确答案。
【难度系数】0.6
15 如图所示,电源电压保持不变,$R_{1}=8\ \Omega$,$R_{2}=4\ \Omega$,开关S闭合,电压表示数为4 V,则$R_{1}$两端的电压为

4
V,电源电压为6
V。答案:15. 4 6
解析:
【分析】
解题时首先要先理清电路结构:第一步先判断连接方式,开关S闭合后,电流只有一条路径,R₁和R₂是串联关系;第二步判断电压表的测量对象,电压表两端接线柱,一端接在R₁靠近电源正极的一侧,另一端通过闭合的开关S接在R₁的另一侧,因此电压表测量的是R₁两端的电压,结合题中给出的电压表示数4V,就能直接得到R₁两端的电压。接下来根据欧姆定律,用R₁的电压除以R₁的阻值算出串联电路的电流,利用串联电路电流处处相等的特点,再计算出R₂两端的电压,最后根据串联电路总电压等于各部分电压之和,就能算出电源总电压。
【解析】
1. 开关S闭合后,R₁与R₂串联,电压表测量R₁两端的电压,已知电压表示数为4V,因此R₁两端的电压$U_1=4\ \mathrm{V}$。
2. 根据欧姆定律,串联电路电流处处相等,电路中的总电流:
$I=\dfrac{U_1}{R_1}=\dfrac{4\ \mathrm{V}}{8\ \Omega}=0.5\ \mathrm{A}$
3. 计算R₂两端的电压:
$U_2=IR_2=0.5\ \mathrm{A} × 4\ \Omega=2\ \mathrm{V}$
4. 根据串联电路电压规律,电源总电压等于各部分电路电压之和:
$U=U_1+U_2=4\ \mathrm{V}+2\ \mathrm{V}=6\ \mathrm{V}$
【答案】
4;6
【知识点】
串联电路电压规律;欧姆定律应用;电压表的使用
【点评】
本题属于串联电路基础计算题型,易错点是误判电压表的测量对象,错认为电压表测R₂的电压导致结果出错,只要先理清电路连接和电压表测量范围,结合串联电路的特点和欧姆定律就能顺利完成计算。
【难度系数】
0.7
解题时首先要先理清电路结构:第一步先判断连接方式,开关S闭合后,电流只有一条路径,R₁和R₂是串联关系;第二步判断电压表的测量对象,电压表两端接线柱,一端接在R₁靠近电源正极的一侧,另一端通过闭合的开关S接在R₁的另一侧,因此电压表测量的是R₁两端的电压,结合题中给出的电压表示数4V,就能直接得到R₁两端的电压。接下来根据欧姆定律,用R₁的电压除以R₁的阻值算出串联电路的电流,利用串联电路电流处处相等的特点,再计算出R₂两端的电压,最后根据串联电路总电压等于各部分电压之和,就能算出电源总电压。
【解析】
1. 开关S闭合后,R₁与R₂串联,电压表测量R₁两端的电压,已知电压表示数为4V,因此R₁两端的电压$U_1=4\ \mathrm{V}$。
2. 根据欧姆定律,串联电路电流处处相等,电路中的总电流:
$I=\dfrac{U_1}{R_1}=\dfrac{4\ \mathrm{V}}{8\ \Omega}=0.5\ \mathrm{A}$
3. 计算R₂两端的电压:
$U_2=IR_2=0.5\ \mathrm{A} × 4\ \Omega=2\ \mathrm{V}$
4. 根据串联电路电压规律,电源总电压等于各部分电路电压之和:
$U=U_1+U_2=4\ \mathrm{V}+2\ \mathrm{V}=6\ \mathrm{V}$
【答案】
4;6
【知识点】
串联电路电压规律;欧姆定律应用;电压表的使用
【点评】
本题属于串联电路基础计算题型,易错点是误判电压表的测量对象,错认为电压表测R₂的电压导致结果出错,只要先理清电路连接和电压表测量范围,结合串联电路的特点和欧姆定律就能顺利完成计算。
【难度系数】
0.7
16 如图所示,电阻$R_{1}$和$R_{2}$的阻值分别为$10\ \Omega$和$20\ \Omega$,电源电压保持$6\ \mathrm{V}$不变。当开关断开时,电流表的示数为

0.2
A;当开关闭合时,$R_{1}$两端的电压为6
V。答案:16. 0.2 6
解析:
【分析】
解题时先分两种状态分析电路结构:第一步分析开关断开的情况:开关S断开时,电流从电源正极流出,依次经过R₁、R₂、电流表回到电源负极,R₁和R₂为串联关系,电流表测量串联电路的电流,先根据串联电阻规律算出总电阻,再代入欧姆定律I=U/R计算电流即可。第二步分析开关闭合的情况:开关S闭合后,导线直接并联在R₂的两端,R₂被短路,此时电路中只有R₁接入电路,R₁两端的电压直接等于电源电压,即可得到结果。
【解析】
1. 开关断开时:
R₁与R₂串联,串联电路总电阻等于各分电阻之和,因此总电阻:
$R_{\mathrm{总}} = R_1 + R_2 = 10\ \Omega + 20\ \Omega = 30\ \Omega$
根据欧姆定律$I = \frac{U}{R}$,电路电流即电流表示数:
$I = \frac{U}{R_{\mathrm{总}}} = \frac{6\ \mathrm{V}}{30\ \Omega} = 0.2\ \mathrm{A}$
2. 开关闭合时:
开关S与R₂并联,R₂被短路,电路为仅R₁的简单电路,R₁直接接在电源两端,因此R₁两端的电压等于电源电压,即$U_1 = U = 6\ \mathrm{V}$
【答案】
0.2;6
【知识点】
欧姆定律,串联电路,短路判断
【点评】
本题属于电路基础分析题,易错点是闭合开关后容易误判为R₁和R₂并联,实际开关直接将R₂短路,整体考察了串并联电路识别、欧姆定律的基础应用,难度较低,适合巩固电路状态分析的基础能力。
【难度系数】
0.8
解题时先分两种状态分析电路结构:第一步分析开关断开的情况:开关S断开时,电流从电源正极流出,依次经过R₁、R₂、电流表回到电源负极,R₁和R₂为串联关系,电流表测量串联电路的电流,先根据串联电阻规律算出总电阻,再代入欧姆定律I=U/R计算电流即可。第二步分析开关闭合的情况:开关S闭合后,导线直接并联在R₂的两端,R₂被短路,此时电路中只有R₁接入电路,R₁两端的电压直接等于电源电压,即可得到结果。
【解析】
1. 开关断开时:
R₁与R₂串联,串联电路总电阻等于各分电阻之和,因此总电阻:
$R_{\mathrm{总}} = R_1 + R_2 = 10\ \Omega + 20\ \Omega = 30\ \Omega$
根据欧姆定律$I = \frac{U}{R}$,电路电流即电流表示数:
$I = \frac{U}{R_{\mathrm{总}}} = \frac{6\ \mathrm{V}}{30\ \Omega} = 0.2\ \mathrm{A}$
2. 开关闭合时:
开关S与R₂并联,R₂被短路,电路为仅R₁的简单电路,R₁直接接在电源两端,因此R₁两端的电压等于电源电压,即$U_1 = U = 6\ \mathrm{V}$
【答案】
0.2;6
【知识点】
欧姆定律,串联电路,短路判断
【点评】
本题属于电路基础分析题,易错点是闭合开关后容易误判为R₁和R₂并联,实际开关直接将R₂短路,整体考察了串并联电路识别、欧姆定律的基础应用,难度较低,适合巩固电路状态分析的基础能力。
【难度系数】
0.8

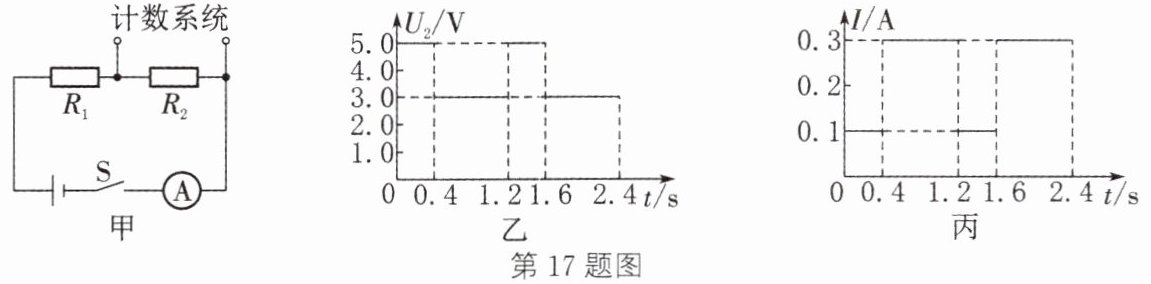

17 [2025 盐城]如图甲所示为科技小组设计的模拟电路,用于测量仰卧起坐次数。电源电压恒定不变,$R_1$ 为定值电阻,$R_2$ 为光敏电阻,其阻值随光照强度的减小而增大。当射向 $R_2$ 的红外线被遮挡时,$R_2$ 两端的电压达到设定值,触发计数系统计数。测试过程中,$R_2$ 两端电压与时间的关系图像如图乙所示,电流表示数与时间的关系图像如图丙所示,且完成每次仰卧起坐的时间相同。求:

第17题图
(1)1 min 内完成仰卧起坐的个数。
(2)触发计数时,光敏电阻 $R_2$ 的阻值。
(3)电路中的电源电压。
第17题图
(1)1 min 内完成仰卧起坐的个数。
(2)触发计数时,光敏电阻 $R_2$ 的阻值。
(3)电路中的电源电压。
答案:17. (1) 根据图像知,
完成每次仰卧起坐的时间包括计数时间和空档时间,为1.2 s;故 1 min 内完成仰卧起坐的个数 $n=\dfrac{60\ \mathrm{s}}{1.2\ \mathrm{s}/\mathrm{个}}=50$ 个
(2) $R_2$ 的阻值随光照强度的减小而增大。当射向 $R_2$ 的红外线被遮挡时,电阻变大,根据串联分压规律知,此时 $R_2$ 两端的电压增大,$R_2$ 两端的电压达到设定值,为 5.0 V,根据图丙知,对应的电流为 0.1 A,故触发计数时,光敏电阻 $R_2$ 的阻值 $R_2=\dfrac{U_2}{I_2}=\dfrac{5\ \mathrm{V}}{0.1\ \mathrm{A}}=50\ \Omega$ (3) 电源电压 $U=U_1+{U_2}'=IR_1+{U_2}'$,计数时,$U=(0.1\ \mathrm{A})× R_1+5\ \mathrm{V}$,不计数时,$U=(0.3\ \mathrm{A})× R_1+3\ \mathrm{V}$,联立解得 $R_1=10\ \Omega$,$U=6\ \mathrm{V}$
完成每次仰卧起坐的时间包括计数时间和空档时间,为1.2 s;故 1 min 内完成仰卧起坐的个数 $n=\dfrac{60\ \mathrm{s}}{1.2\ \mathrm{s}/\mathrm{个}}=50$ 个
(2) $R_2$ 的阻值随光照强度的减小而增大。当射向 $R_2$ 的红外线被遮挡时,电阻变大,根据串联分压规律知,此时 $R_2$ 两端的电压增大,$R_2$ 两端的电压达到设定值,为 5.0 V,根据图丙知,对应的电流为 0.1 A,故触发计数时,光敏电阻 $R_2$ 的阻值 $R_2=\dfrac{U_2}{I_2}=\dfrac{5\ \mathrm{V}}{0.1\ \mathrm{A}}=50\ \Omega$ (3) 电源电压 $U=U_1+{U_2}'=IR_1+{U_2}'$,计数时,$U=(0.1\ \mathrm{A})× R_1+5\ \mathrm{V}$,不计数时,$U=(0.3\ \mathrm{A})× R_1+3\ \mathrm{V}$,联立解得 $R_1=10\ \Omega$,$U=6\ \mathrm{V}$
解析:
【分析】
我们可以分三步逐步解题:
1. 第一问先从U-t和I-t图像中找出单次完成仰卧起坐的总时间:观察图乙和图丙,每一次完整的计数+间隔的周期为1.2s,也就是完成一次仰卧起坐的时间,用总时长60s除以单次时间就能得到1分钟内的总个数。
2. 第二问,根据题意,红外线被遮挡时R2阻值变大,串联分压下R2两端电压升高,对应触发计数的状态,此时从图乙得到R2的电压为5V,从图丙读出该状态下对应的电路电流为0.1A,直接用欧姆定律R=U/I就能算出此时R2的阻值。
3. 第三问,电路是R1和R2串联,电源电压恒定,分别对计数状态、非计数状态根据串联电路电压规律写出电源电压的表达式,两个式子联立,就可以解出电源电压的数值。
【解析】
(1)由图乙、丙可知,完成一次仰卧起坐的总时间(包含计数时段和非计数间隔时段)为1.2 s,
1 min = 60 s,因此1 min内完成仰卧起坐的个数:
$n=\dfrac{60\ \mathrm{s}}{1.2\ \mathrm{s}/\mathrm{个}}=50$ 个
(2)当红外线被遮挡触发计数时,R2两端电压达到设定值$U_2=5.0\ \mathrm{V}$,由图丙可知此时电路电流$I_1=0.1\ \mathrm{A}$,
根据欧姆定律$I=\dfrac{U}{R}$,可得此时光敏电阻的阻值:
$R_2=\dfrac{U_2}{I_1}=\dfrac{5\ \mathrm{V}}{0.1\ \mathrm{A}}=50\ \Omega$
(3)设电源电压为U,R1为定值电阻,串联电路总电压等于各部分电压之和:
触发计数时:$U=I_1 R_1 + U_2=0.1\ \mathrm{A} × R_1 +5\ \mathrm{V}$
非计数状态时,由图乙得R2两端电压$U_2'=3\ \mathrm{V}$,由图丙得电路电流$I_2=0.3\ \mathrm{A}$,因此:
$U=I_2 R_1 + U_2'=0.3\ \mathrm{A} × R_1 +3\ \mathrm{V}$
联立两个方程:
$0.1\ \mathrm{A} × R_1 +5\ \mathrm{V}=0.3\ \mathrm{A} × R_1 +3\ \mathrm{V}$
解得$R_1=10\ \Omega$,代入原式得电源电压$U=0.1\ \mathrm{A} ×10\ \Omega +5\ \mathrm{V}=6\ \mathrm{V}$
【答案】
(1) 50个;(2) $50\ \Omega$;(3) $6\ \mathrm{V}$
【知识点】
串联电路电压规律,欧姆定律计算
【点评】
本题结合仰卧起坐计数的实际应用场景,考察串联电路特点和欧姆定律的综合应用,解题的关键是从图像中准确提取不同工作状态下对应的电压、电流参数,利用电源电压不变的特点列方程求解,整体难度适中,能有效锻炼学生从图像获取信息的能力。
【难度系数】
0.6
我们可以分三步逐步解题:
1. 第一问先从U-t和I-t图像中找出单次完成仰卧起坐的总时间:观察图乙和图丙,每一次完整的计数+间隔的周期为1.2s,也就是完成一次仰卧起坐的时间,用总时长60s除以单次时间就能得到1分钟内的总个数。
2. 第二问,根据题意,红外线被遮挡时R2阻值变大,串联分压下R2两端电压升高,对应触发计数的状态,此时从图乙得到R2的电压为5V,从图丙读出该状态下对应的电路电流为0.1A,直接用欧姆定律R=U/I就能算出此时R2的阻值。
3. 第三问,电路是R1和R2串联,电源电压恒定,分别对计数状态、非计数状态根据串联电路电压规律写出电源电压的表达式,两个式子联立,就可以解出电源电压的数值。
【解析】
(1)由图乙、丙可知,完成一次仰卧起坐的总时间(包含计数时段和非计数间隔时段)为1.2 s,
1 min = 60 s,因此1 min内完成仰卧起坐的个数:
$n=\dfrac{60\ \mathrm{s}}{1.2\ \mathrm{s}/\mathrm{个}}=50$ 个
(2)当红外线被遮挡触发计数时,R2两端电压达到设定值$U_2=5.0\ \mathrm{V}$,由图丙可知此时电路电流$I_1=0.1\ \mathrm{A}$,
根据欧姆定律$I=\dfrac{U}{R}$,可得此时光敏电阻的阻值:
$R_2=\dfrac{U_2}{I_1}=\dfrac{5\ \mathrm{V}}{0.1\ \mathrm{A}}=50\ \Omega$
(3)设电源电压为U,R1为定值电阻,串联电路总电压等于各部分电压之和:
触发计数时:$U=I_1 R_1 + U_2=0.1\ \mathrm{A} × R_1 +5\ \mathrm{V}$
非计数状态时,由图乙得R2两端电压$U_2'=3\ \mathrm{V}$,由图丙得电路电流$I_2=0.3\ \mathrm{A}$,因此:
$U=I_2 R_1 + U_2'=0.3\ \mathrm{A} × R_1 +3\ \mathrm{V}$
联立两个方程:
$0.1\ \mathrm{A} × R_1 +5\ \mathrm{V}=0.3\ \mathrm{A} × R_1 +3\ \mathrm{V}$
解得$R_1=10\ \Omega$,代入原式得电源电压$U=0.1\ \mathrm{A} ×10\ \Omega +5\ \mathrm{V}=6\ \mathrm{V}$
【答案】
(1) 50个;(2) $50\ \Omega$;(3) $6\ \mathrm{V}$
【知识点】
串联电路电压规律,欧姆定律计算
【点评】
本题结合仰卧起坐计数的实际应用场景,考察串联电路特点和欧姆定律的综合应用,解题的关键是从图像中准确提取不同工作状态下对应的电压、电流参数,利用电源电压不变的特点列方程求解,整体难度适中,能有效锻炼学生从图像获取信息的能力。
【难度系数】
0.6
