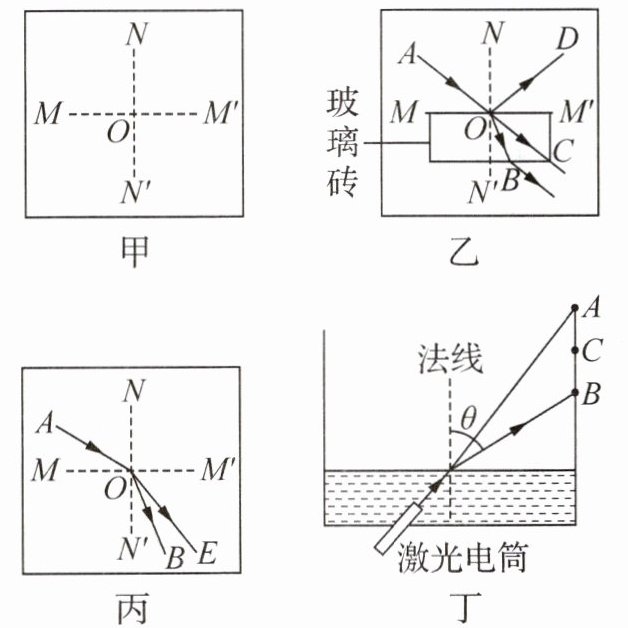

4.光从空气斜射入水中和玻璃中时的折射情况相同吗？为了探究这个问题，小华选择了光屏、透明玻璃砖、水槽、激光电筒等器材进行实验.他在光屏上画出互相垂直的$NN'$和$MM'$两条线段并相交于$O$点，如图甲所示.
(1)小华将玻璃砖的一个表面与$MM'$平齐放置，让激光电筒发出的光线从$A$点到$O$点入射，他看到了如图乙所示的光路($AOC$为同一直线)你认为出现光线$OC$是因为
(2)接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中(使线段$MM'$水平)，并向水槽中慢慢注水至水面与$MM'$平齐，入射光线应从$A$点向$O$点射入，这是为了保证
(3)小华最终在光屏上记录下了如图丙所示的光路图($OE$为折射光线)，分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是
(4)若激光以相同的入射角分别从玻璃和水中斜射入空气中，则
(5)如图丁所示，将透明的薄壁(厚度可忽略不计)方形水槽水平放置，固定在水槽底部的激光电筒沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象.图丁水槽中未注水时可在侧壁上$A$处得到一个光点，注入一定量的水后，光点移至$B$处，这是由于光在水面处发生了光的折射现象，此时入射角
(6)为使$B$处的光点移至$C$处，则应使水槽中的水量
(1)小华将玻璃砖的一个表面与$MM'$平齐放置，让激光电筒发出的光线从$A$点到$O$点入射，他看到了如图乙所示的光路($AOC$为同一直线)你认为出现光线$OC$是因为
有部分光线并没有通过玻璃砖,而依旧在空气中传播
所致.(2)接下来他要观察光从空气中进入水中的情况，他将光屏竖直放入水槽中(使线段$MM'$水平)，并向水槽中慢慢注水至水面与$MM'$平齐，入射光线应从$A$点向$O$点射入，这是为了保证
与入射玻璃砖时的入射光线重合
，其实本实验小华还考虑了入射光线所在一侧的介质
相同.(3)小华最终在光屏上记录下了如图丙所示的光路图($OE$为折射光线)，分析光路，你认为玻璃和水这两种介质对光的偏折能力较强的是
玻璃
.(4)若激光以相同的入射角分别从玻璃和水中斜射入空气中，则
玻璃
射出的折射光线更远离法线.(5)如图丁所示，将透明的薄壁(厚度可忽略不计)方形水槽水平放置，固定在水槽底部的激光电筒沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象.图丁水槽中未注水时可在侧壁上$A$处得到一个光点，注入一定量的水后，光点移至$B$处，这是由于光在水面处发生了光的折射现象，此时入射角
小于
(选填“大于”“等于”或“小于”)角$θ$($θ$为折射角).(6)为使$B$处的光点移至$C$处，则应使水槽中的水量
增加
，若$BC$间距离为2 cm，则水面高度的变化量$\Delta H$＞
(选填“$＞$”“$=$”或“$＜$”)2 cm.答案：
4.(1)有部分光线并没有通过玻璃砖,而依旧在空气中传播 (2)与入射玻璃砖时的入射光线重合 介质 (3)玻璃 (4)玻璃 (5)小于 (6)增加 ＞
解析:(1)光线AO到OC,光的传播路线没有改变,说明光在同种均匀介质中传播,所以可以判断有部分光线并没有通过玻璃砖,而依旧在空气中传播.(2)探究光在玻璃中和水中的折射情况,要控制入射光线相同,还要控制A点所在的介质相同,观察折射光线和折射角的变化情况,所以入射光线应从A点向O点射入,这是为了保证入射光线重合,并且介质相同.
(3)比较两条折射光线OB和OE,OB偏离AO更多,所以玻璃和水这两种介质对光的偏折能力较强的是玻璃.(4)光从空气斜射入玻璃中的偏折能力比斜射入水中的偏折能力强,根据光路是可逆的,当光从玻璃中斜射入空气中时的偏折比光从水中斜射入空气中时的偏折大,所以从玻璃中射出的折射光线更远离法线.(5)水槽中未加水时,由于光的直线传播,激光射到侧壁上的A点,当水槽中加水时,光点下移到B点位置,这是由于光的折射现象,当光从水中射入空气中时,折射角大于入射角,此时入射角小于角θ.
(6)因入射角和折射角都不变,要使B处的光点向上移到C处,则应使水槽中的水量增加;若BC间距离为2 cm,因两次折射光线是平行的,如下图所示,则水面高度的变化量大于2 cm.
4.(1)有部分光线并没有通过玻璃砖,而依旧在空气中传播 (2)与入射玻璃砖时的入射光线重合 介质 (3)玻璃 (4)玻璃 (5)小于 (6)增加 ＞
解析:(1)光线AO到OC,光的传播路线没有改变,说明光在同种均匀介质中传播,所以可以判断有部分光线并没有通过玻璃砖,而依旧在空气中传播.(2)探究光在玻璃中和水中的折射情况,要控制入射光线相同,还要控制A点所在的介质相同,观察折射光线和折射角的变化情况,所以入射光线应从A点向O点射入,这是为了保证入射光线重合,并且介质相同.
(3)比较两条折射光线OB和OE,OB偏离AO更多,所以玻璃和水这两种介质对光的偏折能力较强的是玻璃.(4)光从空气斜射入玻璃中的偏折能力比斜射入水中的偏折能力强,根据光路是可逆的,当光从玻璃中斜射入空气中时的偏折比光从水中斜射入空气中时的偏折大,所以从玻璃中射出的折射光线更远离法线.(5)水槽中未加水时,由于光的直线传播,激光射到侧壁上的A点,当水槽中加水时,光点下移到B点位置,这是由于光的折射现象,当光从水中射入空气中时,折射角大于入射角,此时入射角小于角θ.
(6)因入射角和折射角都不变,要使B处的光点向上移到C处,则应使水槽中的水量增加;若BC间距离为2 cm,因两次折射光线是平行的,如下图所示,则水面高度的变化量大于2 cm.
5. (2026·江苏扬州期末)某学习小组探究“凸透镜成像的规律”，进行了如下操作：
(1) 实验前安装并调节烛焰、透镜和光屏，使它们三者的中心大致在

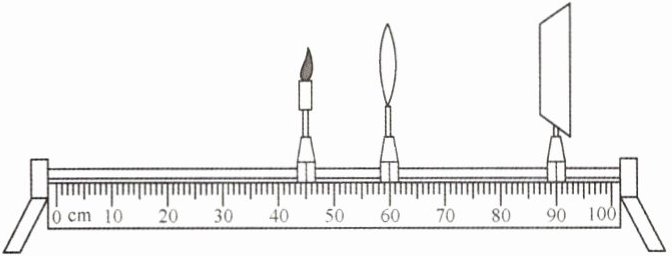

(2) 当蜡烛、凸透镜和光屏放在如图所示位置时，可在光屏上得到一个倒立、
(3) 实验过程中若将透镜的上半部分用不透明的纸板挡住，则光屏上
(1) 实验前安装并调节烛焰、透镜和光屏，使它们三者的中心大致在
同一高度
，目的是使像成在光屏中央
.(2) 当蜡烛、凸透镜和光屏放在如图所示位置时，可在光屏上得到一个倒立、
放大
的实像，生活中的投影仪
就是利用这个成像原理工作的.(透镜焦距$f=10\ \mathrm{cm}$)(3) 实验过程中若将透镜的上半部分用不透明的纸板挡住，则光屏上
能
(选填“能”或“不能”)成完整的像.答案：5.(1)同一高度 使像成在光屏中央 (2)放大 投影仪 (3)能
解析:(1)根据实验的要求,为了让像成在光屏的中央,必须使烛焰、凸透镜和光屏三者的中心大致在同一高度上.(2)当蜡烛放在如图所示位置时,物距u=15 cm,焦距f=10 cm,此时的物距f＜u＜2f,调节光屏,能在光屏上得到一个倒立、放大的实像,其应用是投影仪.(3)当将透镜的上半部分挡住后,仍会有一部分光通过凸透镜下半部分而会聚成像,因此,像与原来大小相同,仍然完整.
解析:(1)根据实验的要求,为了让像成在光屏的中央,必须使烛焰、凸透镜和光屏三者的中心大致在同一高度上.(2)当蜡烛放在如图所示位置时,物距u=15 cm,焦距f=10 cm,此时的物距f＜u＜2f,调节光屏,能在光屏上得到一个倒立、放大的实像,其应用是投影仪.(3)当将透镜的上半部分挡住后,仍会有一部分光通过凸透镜下半部分而会聚成像,因此,像与原来大小相同,仍然完整.
