1.“探究凸透镜成像的规律”实验中，下列说法正确的是（
A.光具座上器材的排列次序是蜡烛、光屏、凸透镜
B.虚像也能呈现在光屏上
C.成实像时，物距减小，像距增大，像变大
D.实验前要调整蜡烛的火焰、光屏和凸透镜的高度，使它们的中心在一条直线上
C
）A.光具座上器材的排列次序是蜡烛、光屏、凸透镜
B.虚像也能呈现在光屏上
C.成实像时，物距减小，像距增大，像变大
D.实验前要调整蜡烛的火焰、光屏和凸透镜的高度，使它们的中心在一条直线上
答案：1. C

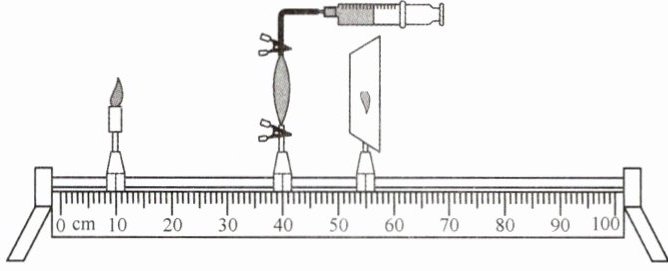

2.（2026·河南郑州模拟）某同学用自制的水透镜做凸透镜成像实验.如图所示，光屏上得到了清晰的像，测得此时水透镜的焦距$f=10\ \mathrm{cm}$.关于下列现象的分析，正确的是（
A.光屏上得到的是倒立、放大的实像
B.水透镜内若有一个正方形小纸片，则在光屏上不会得到蜡烛完整的像
C.若向水透镜内注水，然后将光屏向透镜方向移动一段距离，又可得到一个清晰的实像
D.若只移动水透镜到某位置，然后向水透镜内注水，光屏上可以得到一个倒立、等大的实像
C
）A.光屏上得到的是倒立、放大的实像
B.水透镜内若有一个正方形小纸片，则在光屏上不会得到蜡烛完整的像
C.若向水透镜内注水，然后将光屏向透镜方向移动一段距离，又可得到一个清晰的实像
D.若只移动水透镜到某位置，然后向水透镜内注水，光屏上可以得到一个倒立、等大的实像
答案：2. C
3.（2026·江苏无锡期中）如图，保持凸透镜位置不变，先后把蜡烛放在a、b、c、d各点，并分别调整光屏的位置寻找清晰的像，则蜡烛放在a点处时，光屏上成倒立、
缩小
（选填“放大”“等大”或“缩小”）的实像。蜡烛放在c
点处时，光屏上成倒立、放大的实像。蜡烛放在b点处时，光屏上成倒立、等大
（选填“放大”“等大”或“缩小”）的实像。答案：3. 缩小 c 等大
4. 小明同学探究“凸透镜成像的规律”.
（1）为了测量该凸透镜的焦距，实验前先用一束平行光正对着凸透镜，移动光屏，直到在光屏上形成最小、最亮的光斑，如图
所示，该凸透镜的焦距为

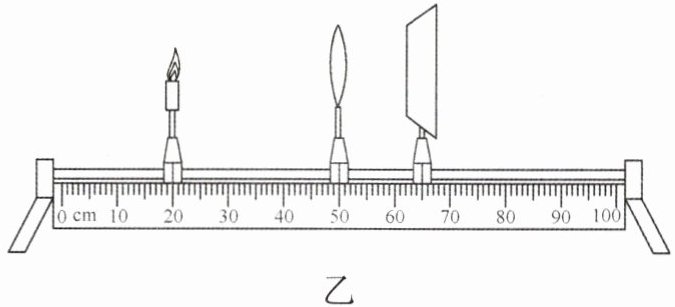

（2）将凸透镜固定在50 cm刻度线处，蜡烛移至20 cm刻度线处，移动光屏至
所示位置得到了蜡烛清晰的像，该像是倒立、
（3）在中，若将凸透镜的下半部分用一块不透明的纸挡住，光屏上
（1）为了测量该凸透镜的焦距，实验前先用一束平行光正对着凸透镜，移动光屏，直到在光屏上形成最小、最亮的光斑，如图
所示，该凸透镜的焦距为10.0
cm.（2）将凸透镜固定在50 cm刻度线处，蜡烛移至20 cm刻度线处，移动光屏至
所示位置得到了蜡烛清晰的像，该像是倒立、缩小
的实像.（3）在中，若将凸透镜的下半部分用一块不透明的纸挡住，光屏上
仍能
（选填“仍能”或“不能”）成完整的像，像的亮度变暗
.答案：4. (1) 10.0 (2) 缩小 (3) 仍能 变暗
解析:(1) 平行于主光轴的光线经凸透镜折射后,会聚在主光轴上一点,该点是凸透镜的焦点,焦点到光心的距离是凸透镜的焦距,由图甲可知,凸透镜的焦距$f=30.0\ \mathrm{cm}-20.0\ \mathrm{cm}=10.0\ \mathrm{cm}.$ (2) 将凸透镜固定在50 cm刻度线处,蜡烛移至20 cm刻度线处,移动光屏至图乙所示位置得到了蜡烛清晰的像,此时物距$u=50.0\ \mathrm{cm}-20.0\ \mathrm{cm}=30.0\ \mathrm{cm}＞2f$,物距大于2倍焦距,成的是倒立、缩小的实像.(3) 若用不透明的纸挡住凸透镜的下半部分,上半部分仍能折射光线成像,所以光屏上仍能成完整的像,只是会聚光线比原来少,像会变暗.
解析:(1) 平行于主光轴的光线经凸透镜折射后,会聚在主光轴上一点,该点是凸透镜的焦点,焦点到光心的距离是凸透镜的焦距,由图甲可知,凸透镜的焦距$f=30.0\ \mathrm{cm}-20.0\ \mathrm{cm}=10.0\ \mathrm{cm}.$ (2) 将凸透镜固定在50 cm刻度线处,蜡烛移至20 cm刻度线处,移动光屏至图乙所示位置得到了蜡烛清晰的像,此时物距$u=50.0\ \mathrm{cm}-20.0\ \mathrm{cm}=30.0\ \mathrm{cm}＞2f$,物距大于2倍焦距,成的是倒立、缩小的实像.(3) 若用不透明的纸挡住凸透镜的下半部分,上半部分仍能折射光线成像,所以光屏上仍能成完整的像,只是会聚光线比原来少,像会变暗.

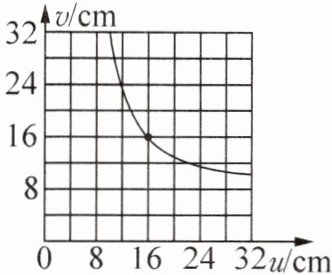

5. (2026·江苏连云港期中)如图所示,轩轩同学在做“探究凸透镜成像的规律”实验中,记录并绘制了像到凸透镜的距离$v$与物体到凸透镜的距离$u$的关系图像,下列说法正确的是
(
A.该凸透镜的焦距$f=16\ \mathrm{cm}$
B.物体从$u=32\ \mathrm{cm}$处向透镜靠近的过程中,光屏上的像先变大后变小
C.$u=24\ \mathrm{cm}$时,将透镜遮挡住一部分,光屏上仍能呈现完整的像
D.$8\ \mathrm{cm}＜u＜16\ \mathrm{cm}$时,在光屏上成缩小的像
(
C
)A.该凸透镜的焦距$f=16\ \mathrm{cm}$
B.物体从$u=32\ \mathrm{cm}$处向透镜靠近的过程中,光屏上的像先变大后变小
C.$u=24\ \mathrm{cm}$时,将透镜遮挡住一部分,光屏上仍能呈现完整的像
D.$8\ \mathrm{cm}＜u＜16\ \mathrm{cm}$时,在光屏上成缩小的像
答案：5. C 解析:当$u=v=2f$时,成倒立、等大的实像,由图像可知$u=v=16\ \mathrm{cm}$,因此焦距$f=8\ \mathrm{cm}$,A错误;物体从$u=32\ \mathrm{cm}$处向透镜靠近的过程中,在$8\ \mathrm{cm}＜u＜32\ \mathrm{cm}$时,物体在光屏上成实像,物近、像远、像变大,在$u＜8\ \mathrm{cm}$时,成虚像,光屏上不成像,B错误;$u=24\ \mathrm{cm}$时,$u＞2f$,物体在光屏上成倒立、缩小的实像,将透镜遮挡住一部分,光屏上还能成完整的像,由于通过透镜的光线变少,所成的像会变暗,C正确;当$8\ \mathrm{cm}＜u＜16\ \mathrm{cm}$时,由凸透镜成像规律可知,成倒立、放大的实像,D错误.
