1.(2026·上海月考)如图,光线AO从介质2斜射入介质1,OA'是其折射光线,请你在图中画出入射光线BO的折射光线OB'的大致位置.

2.按要求作图.
（1）如图甲,一束光从空气射向玻璃砖,画出这束光进入和离开玻璃砖的折射光线.

甲
（2）图乙中一束激光照射在长方体玻璃砖左侧,作出这束光穿过玻璃砖的大致光路.

乙

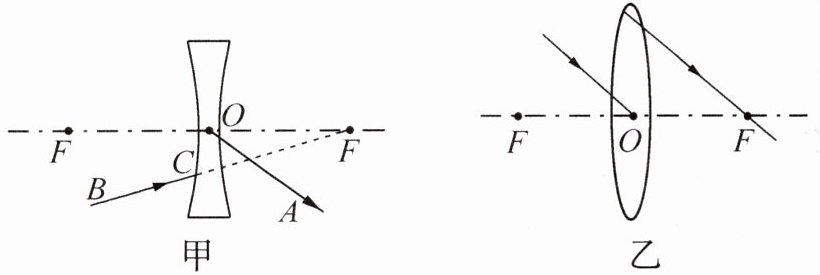

3.画出图甲中BC的折射光线和OA的入射光线；请在图乙中完成光路图。

4.按要求作图.
(1)(2026·江苏徐州月考)如图甲,发光点S恰好在凸透镜的二倍焦距上,SC是S发出的一条光线,O为凸透镜的光心,F为凸透镜的焦点.请根据凸透镜的成像特点画出光线SC经过凸透镜折射后的光线.

(2)如图乙所示,AB是物体,A'B'是经过凸透镜所成的像,CC'是主光轴.在图中画出凸透镜的位置并标出透镜右焦点F.

5.如图所示，一束激光斜射向半圆形玻璃砖的圆心O处，结果在屏幕MN上出现两个光斑，请画出形成这两个光斑的光路图(已知半圆形玻璃砖的曲面，其法线均过圆心)。

6.如图所示，有一块平面镜、凸透镜和凹透镜，凸透镜和凹透镜的主光轴在同一直线上，平面镜平行于透镜的主光轴，凸透镜的一个焦点和凹透镜的一个虚焦点均位于图中点F.有一个位于透镜主光轴上的点光源S向平面镜发射了一条光线，该光线经过平面镜反射和凸透镜折射后，在凸透镜和凹透镜之间形成了一条平行于透镜主光轴的光线.请在图中画出：凸透镜的入射光线；凹透镜的折射光线；点光源S的位置.(保留作图痕迹)
