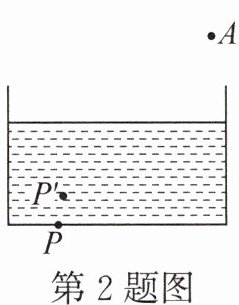

2. 如图，$P'$是小明在点A看到的池底点P的像，为了增加像的亮度，请画出从点A发出的一条光线照亮像$P'$的光路，并作出空气中的反射光线。

水面

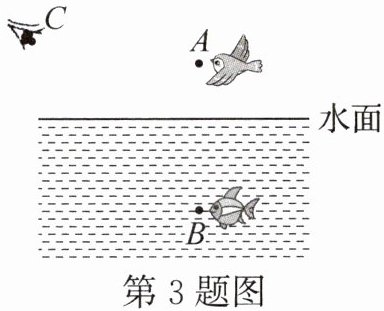

3.（2026·安徽合肥期末）图中A、B两点分别为空中小鸟和水中鱼的实际位置，人眼从C点恰好看到它们在水中的像重合，请画出小鸟在水中像的位置$A'$以及人眼同时看到鱼和小鸟的光路图.（保留作图痕迹）

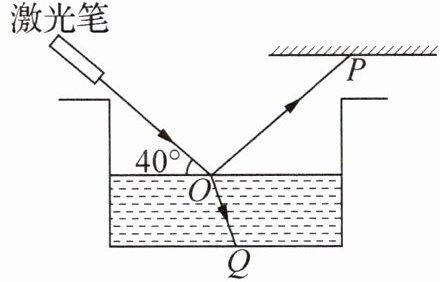

典例③ 一固定激光笔向水面发出一束激光，光线在水面的O点同时发生反射和折射的光路如图所示，同时在墙面和池底分别出现了光斑P和Q，下列说法正确的是 （）

A.反射角为$40°$
B.反射角为$50°$
C.若水面上升，光斑P 将向右移动
D.若水面下降，光斑Q 将向左移动

【思路分析】反射角是反射光线与法线的夹角；根据光的反射定律判断：当液面发生变化时，由于入射角的大小不变，所以反射光线与原来的反射光线平行，作图可知光斑P 的移动方向；同理液面发生变化时，折射角的大小不变，所以折射光线与原来的折射光线平行，作图可知光斑Q 的移动方向。
【答案】

4.（2026·江苏南通模拟）如图在池底安装一只射灯.池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑.现往池内注水，水面升至a位置时，亮斑的位置在P点；如果水面升至b位置时，亮斑的位置在Q点（P点、Q点在图中均未画出），则（）

A.P点在S点的下方，Q点在S点的上方
B.P点在S点的上方，Q点在S点
C.P点在S点的上方，Q点在S点的上方
D.P点在S点的下方，Q点在S点
