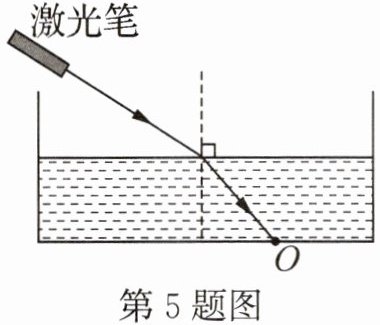

5. 小凤在演示光的折射实验时，在一圆柱形敞口容器左侧某一高度斜射入一束激光后，发现容器底部产生一个光斑O，如图所示.若她保持水面高度和入射点不变，使激光入射角减小，折射角会（选填“增大”“减小”或“不变”）；若她保持激光笔位置和激光入射角不变，使水面（选填“上升”“下降”或“不变”），会观察到光斑向右移动.

典例4 根据入射光线和折射光线，在图1、图2中的虚线框内画出适当类型的透镜.


易错提示
经过凸(凹)透镜的光束不一定是会聚(发散)光束，只是经过透镜后比原来会聚(发散)了而已.

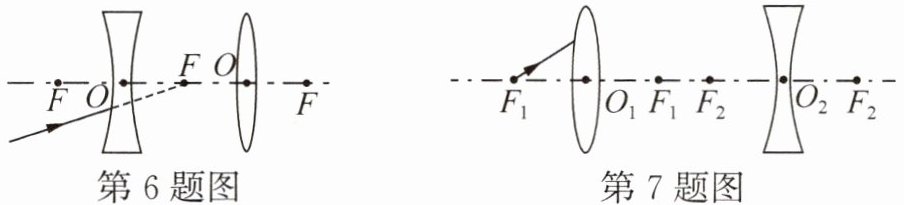

6.如图所示,一束光射向凹透镜,请画出该光经过凹透镜、凸透镜的折射光路.

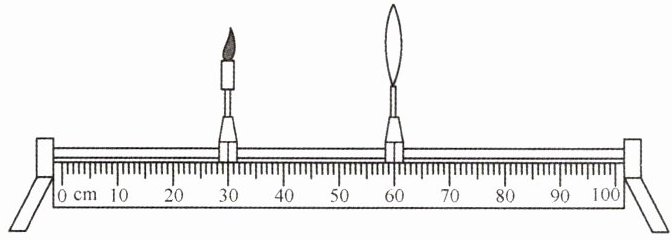

典例⑤ 小华同学用凸透镜进行实验，他把蜡烛和凸透镜固定在如图所示的位置，在透镜右侧光具座上移动光屏，在光屏上能得到清晰的像（光屏未画出）。下列关于该透镜焦距的说法正确的个数为 （）
① 焦距可能为5 cm
② 焦距可能为15 cm
③ 焦距可能为25 cm
④ 焦距可能为35 cm

A.1
B.2
C.3
D.4
【思路分析】由题意可知，在光屏上能得到清晰的像即实像，① 若焦距为5 cm，物距$u=30\ \mathrm{cm}＞2f$，成倒立、缩小的实像，$f＜v＜2f$，光屏位置未超出光具座；② 若焦距为15 cm，物距$u=30\ \mathrm{cm}=2f$，成倒立、等大的实像，$v=2f$，光屏位置未超出光具座；③ 若焦距为25 cm，则有$2f＞u=30\ \mathrm{cm}＞f$，成倒立、放大的实像，$v＞2f$，光屏位置超出光具座；④ 若焦距为35 cm，物距$u=30\ \mathrm{cm}＜f$，成正立、放大的虚像，虚像不能在光屏上承接。
【答案】
