2.（2026·江苏南京月考）小聪用A和B两块凸透镜做“探究凸透镜成像规律”的实验，装置如图乙所示.

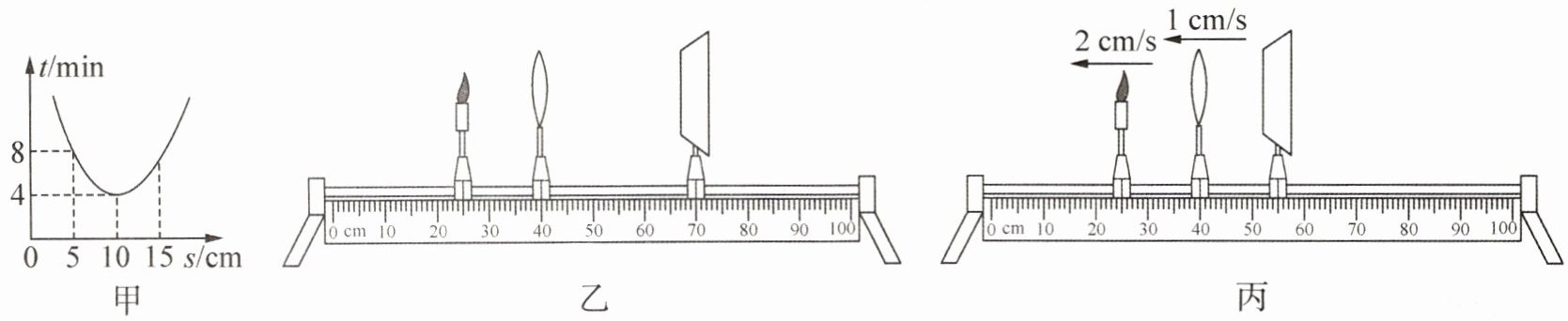

（1）实验前，小聪需先测凸透镜的焦距，他将A凸透镜正对太阳光，在透镜正下方，放上白纸，测出透镜与白纸间距离$s$与对应的白纸被烤焦的时间$t$，绘出图像，如图甲所示，则A凸透镜的焦距$f$为
（2）如图乙所示，小聪将凸透镜固定在光具座上40 cm刻度线处，接下来将蜡烛和光屏向透镜靠拢，然后
（3）当烛焰离凸透镜较近时，调节光屏到透镜的距离，当烛焰在光屏上成清晰的像时，位置如图乙所示，此时光屏上成倒立的
（4）如图丙所示，保持光屏位置不变，让蜡烛和A凸透镜分别以2 cm/s和1 cm/s的速度从图示位置同时匀速向左运动，经过
（5）保持图乙中凸透镜的位置不变，换用焦距为30 cm的B凸透镜继续实验，下列说法正确的是
A. 在光具座上，向左移动蜡烛和光屏，可以在光屏上得到烛焰缩小的清晰的实像
B. 在光具座上，向左移动蜡烛并且向右移动光屏，可以在光屏上得到烛焰放大的清晰的实像
C. 在光具座上，无论怎样移动蜡烛和光屏，在光屏上都得不到烛焰的清晰的像

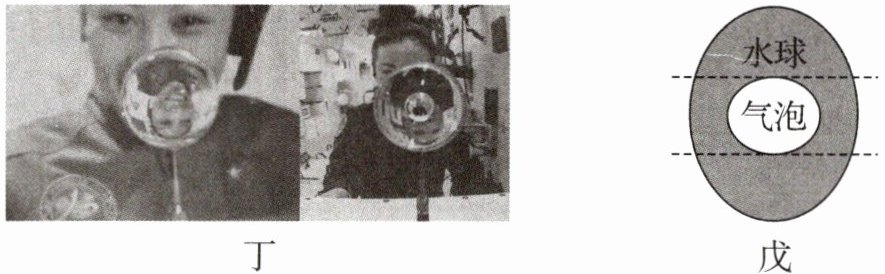

（6）“天宫课堂”中，航天员王亚平为大家直播演示“神奇的太空小水球”实验.如图丁是通过水球成像的瞬间.随后，王亚平向水球里注射一个气泡，神奇的一幕发生了，水球里竟然形成了一正一反的两个人像.如图戊，注入气泡后，中间部分相当于由两个
（1）实验前，小聪需先测凸透镜的焦距，他将A凸透镜正对太阳光，在透镜正下方，放上白纸，测出透镜与白纸间距离$s$与对应的白纸被烤焦的时间$t$，绘出图像，如图甲所示，则A凸透镜的焦距$f$为
10
cm.（2）如图乙所示，小聪将凸透镜固定在光具座上40 cm刻度线处，接下来将蜡烛和光屏向透镜靠拢，然后
点燃
（选填“点燃”或“不点燃”）蜡烛，调节凸透镜和光屏的高度，使三者中心在同一高度
.（3）当烛焰离凸透镜较近时，调节光屏到透镜的距离，当烛焰在光屏上成清晰的像时，位置如图乙所示，此时光屏上成倒立的
放大
（选填“放大”“等大”或“缩小”）的实像.如果固定蜡烛和光屏的位置不变，将凸透镜移动到蜡烛和光屏正中间的位置，光屏上不能
（选填“能”或“不能”）成等大的清晰的像.（4）如图丙所示，保持光屏位置不变，让蜡烛和A凸透镜分别以2 cm/s和1 cm/s的速度从图示位置同时匀速向左运动，经过
5
s，光屏上成清晰的等大
（选填“放大”“等大”或“缩小”）的实像.（5）保持图乙中凸透镜的位置不变，换用焦距为30 cm的B凸透镜继续实验，下列说法正确的是
C
.A. 在光具座上，向左移动蜡烛和光屏，可以在光屏上得到烛焰缩小的清晰的实像
B. 在光具座上，向左移动蜡烛并且向右移动光屏，可以在光屏上得到烛焰放大的清晰的实像
C. 在光具座上，无论怎样移动蜡烛和光屏，在光屏上都得不到烛焰的清晰的像
（6）“天宫课堂”中，航天员王亚平为大家直播演示“神奇的太空小水球”实验.如图丁是通过水球成像的瞬间.随后，王亚平向水球里注射一个气泡，神奇的一幕发生了，水球里竟然形成了一正一反的两个人像.如图戊，注入气泡后，中间部分相当于由两个
凹透镜
（选填“平面镜”“凸透镜”或“凹透镜”）组成.答案：2. (1) 10
(2) 点燃 同一高度
(3) 放大 不能
(4) 5 等大
(5) C
(6) 凹透镜
解析:(1) 由图甲可知,白纸被烤焦的最短时间对应白纸焦点处,此时光线会聚最集中,故焦距为 10 cm.(2) 实验时需点燃蜡烛,调节烛焰、透镜和光屏三者中心在同一高度,使像成在光屏中央.(3) 图乙中,$f＜u＜2f$,根据凸透镜成像的规律,光屏上成倒立、放大的实像.固定蜡烛和光屏,将透镜移到中间,此时物距 $u =\frac{15\ \mathrm{cm}+30\ \mathrm{cm}}{2}=22.5\ \mathrm{cm} ≠ 2f$,光屏上不能成等大的清晰的像.(4) 如图丙所示,设经过时间$t$光屏上成清晰的实像,物距$u=15\ \mathrm{cm}+(2\ \mathrm{cm/s}-1\ \mathrm{cm/s})t$,像距$v=15\ \mathrm{cm}+1\ \mathrm{cm/s} × t$,当 $u=2f=20\ \mathrm{cm}$ 时,解得$t=5\ \mathrm{s}$,此时成等大的实像.(5) 换用焦距为 30 cm 的凸透镜后,由图乙可知,此时物距为 $40.0\ \mathrm{cm}-25.0\ \mathrm{cm}=15.0\ \mathrm{cm}$,像距为 $70.0\ \mathrm{cm}-40.0\ \mathrm{cm}=30.0\ \mathrm{cm}$. 要想在光屏上得到烛焰缩小的清晰的实像,则物距 $u＞2f_B$,像距 $f_B＜v＜2f_B$,向左移动光屏,则光屏到凸透镜距离小于焦距,光屏上无法成像,A错误;要想在光屏上得到烛焰放大的清晰的实像,则物距 $f_B＜u＜2f_B$,像距 $v＞2f_B$,向右移动光屏,因光具座长度限制,像距最大值 $v=2f_B$,所以在光屏上无法得到烛焰放大的清晰的实像,B错误;在光具座上,无论怎样移动蜡烛和光屏,物距 $u＜2f_B$,像距$v ≤ 2f_B$,在光屏上都得不到烛焰的清晰的像,C正确.(6) 注入气泡后,中间部分相当于两个凹透镜,成正立、缩小的虚像.
