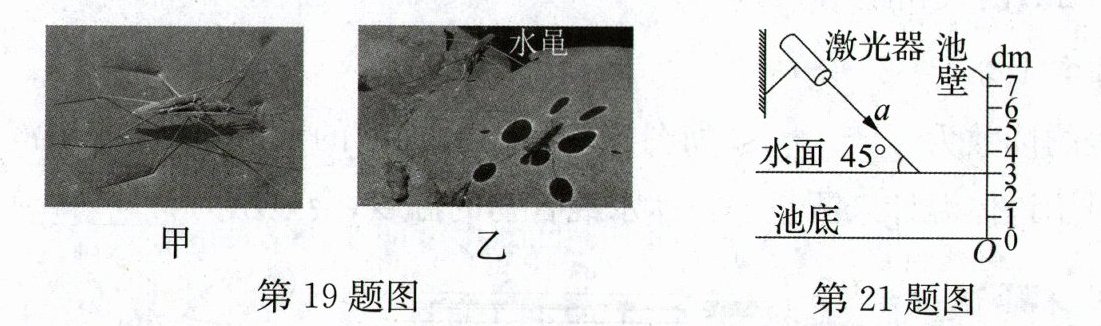

19.（2026·江苏无锡期末）摄影爱好者拍摄到“站”在水面上的水黾（一种昆虫）纤细的腿使水面发生了形变，如图甲所示；同时看到水底有带“光环”的暗影，如图乙所示，此时“形变的水”相当于
凹透镜
（填光学元件名称）；当水黾游到水浅的地方，暗影面积会变小
（选填“变小”“不变”或“变大”）。答案：19. 凹透镜 变小
20. 天文望远镜物镜的成像原理与
照相机
（选填“投影仪”或“照相机”）相同，物镜成的像会落在目镜一倍焦距以内
的位置，目镜所成的像是正立、放大的虚
像；如果你想制作简易天文望远镜，没有现成的透镜，可以选用合适的远视
（选填“近视”或“远视”）眼镜镜片来代替。答案：20. 照相机 一倍焦距以内 虚 远视
21. 水池的池壁垂直于水平瓷砖池底，水池上方装有一激光器，发出的光束$a$与水平面的夹角为$45°$，往池中注水.如图，待水面平静时，池壁上出现上下两个光斑(图中未画出)，上方的光斑$S_1$位于6 dm刻度处，若池底的光斑距离$O$点2 dm，则下方光斑$S_2$距离$S_1$
2
dm；若水面平稳下降，则$S_2$相对池壁下降
(选填“上升”“静止”或“下降”).答案：21. 2 下降 解析：光束a经水面反射形成光斑S₁，经水面折射后在池底反射，再经水面折射形成光斑S₂，如下图所示.已知S₁位于6 dm刻度处，则S₁距离水面6 dm-3 dm=3 dm，由题意可知，光束a与水平面的夹角为45°，因为反射光线与入射光线关于法线对称，所以反射光束与水平面的夹角也为45°，反射光束、池壁、水面组成等腰直角三角形，则A距离池壁也为3 dm，所以AC=2AD=2×(3 dm-2 dm)=2 dm，C距离池壁3 dm-2 dm=1 dm.光束在B点反射前后关于法线对称，则在水面A点处的折射角等于在C点处的入射角，由光路的可逆性可知，在C点处的折射角等于在A点处的入射角，也为45°，由等腰直角三角形相关知识可知，光斑S₂距离水面1 dm，则S₂距离S₁ 3 dm-1 dm=2 dm.若水面平稳下降，则A、B、C点均右移，相应的S₂相对池壁下降.

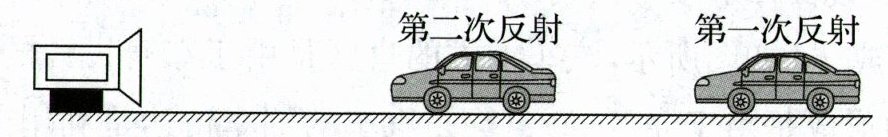

22.（2026·江苏南通期末）某市区在快速路段架设了固定测速仪，其原理如图所示，汽车向测速仪的方向匀速驶来，测速仪向汽车发出两次短促的信号（超声波），第一次发出信号到测速仪接收到信号用时0.6 s，第二次发出信号到测速仪接收到信号用时0.4 s，发出两次信号的时间间隔是1.8 s，超声波的速度是340 m/s，则汽车接收到第一次信号时，距测速仪的距离为
102
m；若汽车速度保持不变，测速仪在发出第二次信号后，再隔0.9 s发出第三次信号，则测速仪第三次接收到汽车反射回来的信号时，汽车距测速仪的距离为48
m.答案：22. 102 48 解析：第一次发出的信号遇到汽车的时间t₁=1/2×0.6 s=0.3 s，汽车接收到第一次信号时，距测速仪s₁=v声t₁=340 m/s×0.3 s=102 m，第二次发出的信号遇到汽车的时间t₂=1/2×0.4 s=0.2 s，汽车接收到第二次信号时，距测速仪s₂=v声t₂=340 m/s×0.2 s=68 m，所以在两次信号的间隔过程中，汽车行驶的距离s车=s₁-s₂=102 m-68 m=34 m，汽车行驶时间t车=Δt-t₁+t₂=1.8 s-0.3 s+0.2 s=1.7 s，汽车的速度v车=s车/t车=34m/1.7s=20 m/s.汽车接收到第二次信号到测速仪发出第三次信号的时间t'=Δt'-t₂=0.9 s-0.2 s=0.7 s，此过程汽车前进的距离s'=v车t'=20 m/s×0.7 s=14 m，测速仪第三次发出信号的瞬间，汽车距测速仪的距离s''=s₂-s'=68 m-14 m=54 m，则第三次信号遇到汽车的时间t₃=s''/(v声+v车)=54m/(340m/s+20m/s)=0.15 s，则测速仪第三次发出信号到接收到汽车反射回来的信号用时t₄=2t₃=2×0.15 s=0.3 s，汽车距测速仪的距离s'''=s''-v车t₄=54 m-20 m/s×0.3 s=48 m.

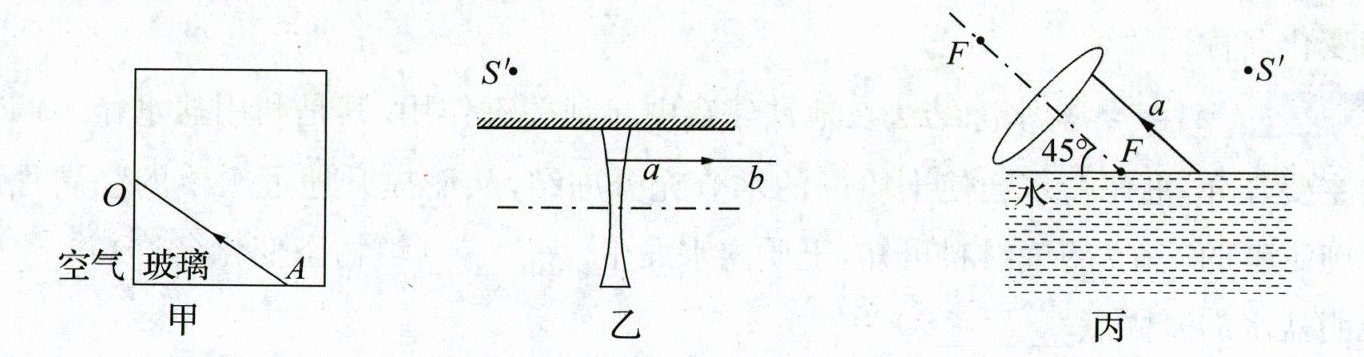

23.（6分）按要求作图.
（1）某同学用激光笔照射玻璃砖探究光学规律时，观察到光在玻璃砖中的传播路径如图甲. 请画出入射光线AO的反射光线和折射光线的大致位置.
（2）平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，如图乙，ab为经凹透镜折射后平行于主光轴射出的光线，S'是S在平面镜中的像，请补全光路图.
（3）如图丙所示，凸透镜的主光轴与水面成45°角，S'是水中发光点S经水面所成的像，a是S发出的经水面折射后的光线，平行于主光轴. 请确定发光点S的位置并画出光线a在水中的入射光线和经凸透镜折射后的光线.
（1）某同学用激光笔照射玻璃砖探究光学规律时，观察到光在玻璃砖中的传播路径如图甲. 请画出入射光线AO的反射光线和折射光线的大致位置.
（2）平面镜前有一光源S，它发出一条光线经平面镜反射后射向凹透镜，如图乙，ab为经凹透镜折射后平行于主光轴射出的光线，S'是S在平面镜中的像，请补全光路图.
（3）如图丙所示，凸透镜的主光轴与水面成45°角，S'是水中发光点S经水面所成的像，a是S发出的经水面折射后的光线，平行于主光轴. 请确定发光点S的位置并画出光线a在水中的入射光线和经凸透镜折射后的光线.
答案：
23. (1) 如图所示
(2) 如图所示
(3) 如图所示
23. (1) 如图所示
(2) 如图所示 (3) 如图所示
