24. (10分)(2025·黑龙江齐齐哈尔节选)实验小组探究“冰熔化时温度的变化规律”和“水沸腾时温度变化的特点”.

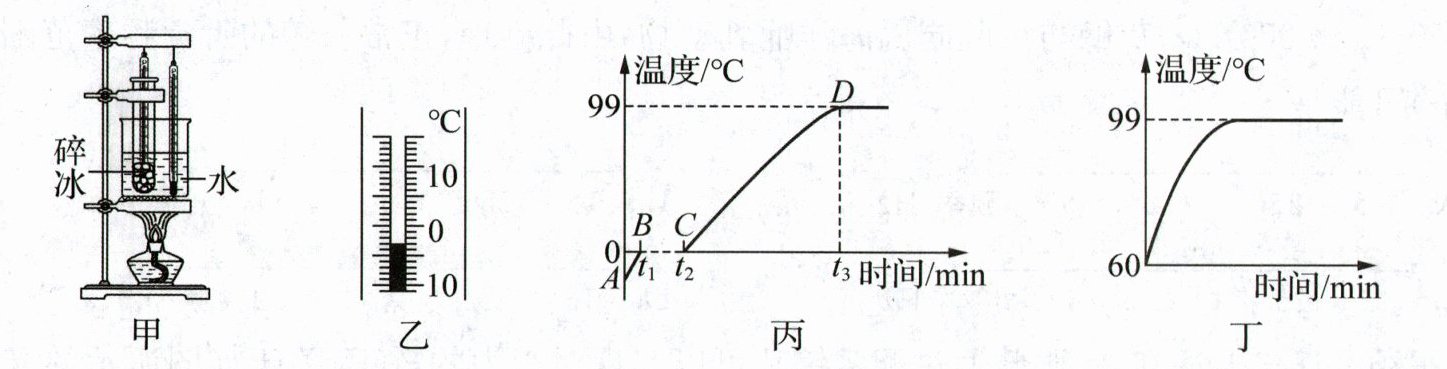

(1) 组装实验器材时,应按(选填“自下而上”或“自上而下”)的顺序组装.试管中装有适量碎冰,烧杯中盛有适量热水,烧杯中水面略高于试管中碎冰的上表面.组装完成的实验装置如图甲所示.
(2) ① 点燃酒精灯前,对实验装置进行检查,发现烧杯中的温度计安装出现错误,该错误是.改正错误并检查无其他错误后,继续实验.
② 点燃酒精灯后,一边观察实验现象,一边记录加热时间和温度计示数.图乙是试管中温度计在某时刻的示数,其读数是℃.
(3) 根据实验数据绘制图像.绘制试管中物质温度随时间变化的图像如图丙所示;绘制烧杯中物质温度随时间的变化图像如图丁所示.
① 分析图丙可知,图丙中(选填“AB”“BC”或“CD”)段图像能够反映冰熔化过程中温度随时间的变化规律.
② 分析图丁可知,水在沸腾的过程中,温度变化的特点是.
(4) 小明发现,试管中的碎冰完全熔化成水以后,继续加热,$t_3$时刻以后的温度变化特点与水沸腾时的温度变化特点相同,所以他认为$t_3$时刻以后试管中的水沸腾了.你认为该结论是否正确?请说明你的判断依据:.

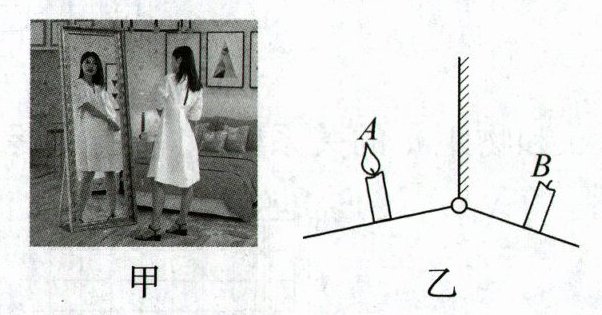

25. 新素养 科学探究 (10分)如图甲,妈妈正在穿衣镜(未竖直放置)前试衣服,小明感觉镜中的“妈妈”更高大,于是他想探究物体与平面镜不是平行关系时的成像特点,他进行了如下操作:

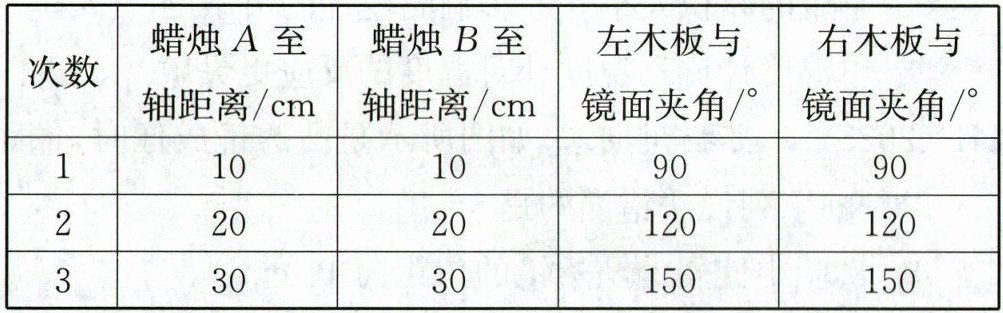

| 次数 | 蜡烛A至轴距离/cm | 蜡烛B至轴距离/cm | 左木板与镜面夹角/° | 右木板与镜面夹角/° |
| ---- | ---- | ---- | ---- | ---- |
| 1 | 10 | 10 | 90 | 90 |
| 2 | 20 | 20 | 120 | 120 |
| 3 | 30 | 30 | 150 | 150 |
(1) 将两个木板用合页连接起来,使木板可以转动.
(2) 为了便于确定像的位置,小明选用替代平面镜,并将它竖直固定在合页转轴的上方,如图乙所示.
(3) 为了比较像与物的大小关系,选择两支大小的蜡烛,将一支蜡烛A点燃,垂直放置在镜面左侧的木板上,调整左侧木板到适当角度.
(4) 眼睛在镜面的左侧观看镜中所成的像,同时取另一支没有点燃的蜡烛B在右侧木板上移动,并调整右侧木板与镜面的角度,当发现蜡烛B与蜡烛A的像时,固定两木板与镜面的角度,标记蜡烛A、B的位置.
(5) 用刻度尺量出蜡烛A、B到合页轴的距离,用测量两木板与镜面的夹角.
(6) 重复(4)(5)操作,并将每次的数据记录在表格中,可以得出平面镜成的像与物体关于镜面成关系,即像与物到镜面的距离相等,像与物大小相同.为了使平面镜中所成的像更清晰明亮,该实验应选择在较的环境中完成.
