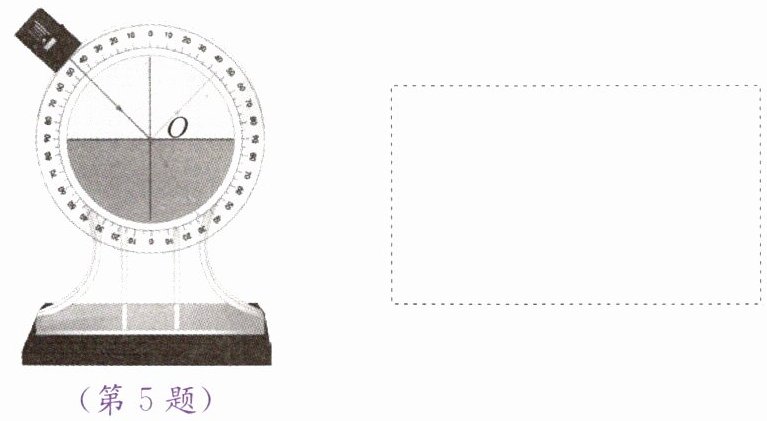

5. 如图所示是光从空气射入水中时的情形。
（1）请在虚线框内用光路图记录此时的实验现象。
（2）对比光的反射定律，同学们发现了光的折射的一些特点：与反射光线一样，

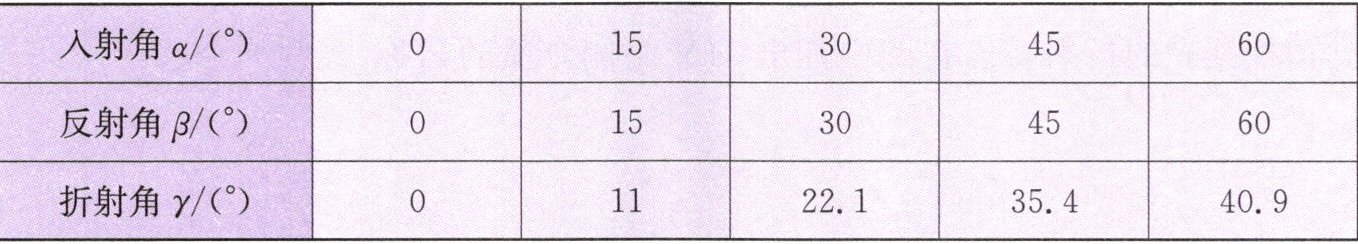

同学们通过实验得到如表所示数据。
分析表中数据，可得出结论：光从空气斜射到水面时，将同时发生
（3）有同学根据上述实验总结出了光的折射特点。你认为该同学通过上述探究实验得出光的折射特点是否存在不足？请说说你的看法。
。
（1）请在虚线框内用光路图记录此时的实验现象。
（2）对比光的反射定律，同学们发现了光的折射的一些特点：与反射光线一样，
折射光线
和入射光线分别位于法线的两侧。同学们通过实验得到如表所示数据。
分析表中数据，可得出结论：光从空气斜射到水面时，将同时发生
反射
和折射
；折射角随入射角的增大而增大
，且折射角小于
（选填“大于”“等于”或“小于”）入射角。当光从空气垂直射到水面时，传播方向不变。（3）有同学根据上述实验总结出了光的折射特点。你认为该同学通过上述探究实验得出光的折射特点是否存在不足？请说说你的看法。
存在不足，探究过程不完整，还应该做其他多种透明介质之间的折射实验(答案合理即可)
。
答案：
5.（1）
（2）折射光线 反射 折射 增大 小于 （3）存在不足，探究过程不完整，还应该做其他多种透明介质之间的折射实验(答案合理即可)
5.（1）
（2）折射光线 反射 折射 增大 小于 （3）存在不足，探究过程不完整，还应该做其他多种透明介质之间的折射实验(答案合理即可)解析：
【分析】
本题围绕光从空气射入水中的实验展开，解题思路为：先明确光的反射定律与折射规律的核心内容，再结合各小问的问题逐一分析：第（1）问需依据光的反射、折射的光路特点完成光路记录；第（2）问要区分反射光线与折射光线的位置，明确光斜射入介质时的现象，以及折射角与入射角的关系；第（3）问需从实验探究的普遍性角度，判断实验设计的完整性。
【解析】
（1）光从空气斜射入水中时，会同时发生反射和折射，反射光线与入射光线在空气侧、折射光线在水侧，法线为垂直界面的虚线，光路图如图所示；
（2）根据折射规律，折射光线与入射光线分别位于法线两侧；光从空气斜射到水面时，会同时发生反射和折射；由实验数据可知，折射角随入射角的增大而增大，且折射角小于入射角；
（3）该同学的探究存在不足：实验仅探究了光从空气射入水中的情况，未换用其他透明介质或探究反向折射的情况，结论不具有普遍性，应补充多种介质间的折射实验。
【答案】
（1） （2）折射光线；反射；折射；增大；小于 （3）存在不足，探究过程不完整，还应该做其他多种透明介质之间的折射实验（答案合理即可）
【知识点】
光的反射定律、光的折射规律、实验探究的科学性
【点评】
本题考查光学基础规律与实验探究的严谨性，需学生掌握核心概念并理解实验设计的要点，属于常规光学题。
【难度系数】
0.5
本题围绕光从空气射入水中的实验展开，解题思路为：先明确光的反射定律与折射规律的核心内容，再结合各小问的问题逐一分析：第（1）问需依据光的反射、折射的光路特点完成光路记录；第（2）问要区分反射光线与折射光线的位置，明确光斜射入介质时的现象，以及折射角与入射角的关系；第（3）问需从实验探究的普遍性角度，判断实验设计的完整性。
【解析】
（1）光从空气斜射入水中时，会同时发生反射和折射，反射光线与入射光线在空气侧、折射光线在水侧，法线为垂直界面的虚线，光路图如图所示；
（2）根据折射规律，折射光线与入射光线分别位于法线两侧；光从空气斜射到水面时，会同时发生反射和折射；由实验数据可知，折射角随入射角的增大而增大，且折射角小于入射角；
（3）该同学的探究存在不足：实验仅探究了光从空气射入水中的情况，未换用其他透明介质或探究反向折射的情况，结论不具有普遍性，应补充多种介质间的折射实验。
【答案】
（1）
（2）折射光线；反射；折射；增大；小于 （3）存在不足，探究过程不完整，还应该做其他多种透明介质之间的折射实验（答案合理即可）【知识点】
光的反射定律、光的折射规律、实验探究的科学性
【点评】
本题考查光学基础规律与实验探究的严谨性，需学生掌握核心概念并理解实验设计的要点，属于常规光学题。
【难度系数】
0.5
6. 如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。请画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)。
答案：
6.
6.
解析：
【分析】
要画出光进入和离开玻璃砖的光线，需依据光的折射规律：当光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角；当光从玻璃斜射入空气时，折射光线远离法线偏折，折射角大于入射角。作图时，需先在入射点和出射点分别作垂直于玻璃砖表面的法线（虚线），再根据折射规律确定折射光线的方向，最终出射光线与入射光线平行。
【解析】
1. 在光进入玻璃砖的入射点，作垂直于玻璃砖左侧表面的法线（虚线）；根据光从空气斜射入玻璃时，折射角小于入射角，画出进入玻璃的折射光线。
2. 在光离开玻璃砖的出射点，作垂直于玻璃砖右侧表面的法线（虚线）；根据光从玻璃斜射入空气时，折射角大于入射角，画出离开玻璃的折射光线，且该出射光线与入射光线平行。
【答案】
【知识点】
光的折射规律、光的折射作图
【点评】
本题考查光的折射规律的实际应用，作图时需准确画出法线，并牢记不同介质间折射角与入射角的关系，属于基础作图题，需注意作图规范。
【难度系数】
0.6
要画出光进入和离开玻璃砖的光线，需依据光的折射规律：当光从空气斜射入玻璃时，折射光线向法线偏折，折射角小于入射角；当光从玻璃斜射入空气时，折射光线远离法线偏折，折射角大于入射角。作图时，需先在入射点和出射点分别作垂直于玻璃砖表面的法线（虚线），再根据折射规律确定折射光线的方向，最终出射光线与入射光线平行。
【解析】
1. 在光进入玻璃砖的入射点，作垂直于玻璃砖左侧表面的法线（虚线）；根据光从空气斜射入玻璃时，折射角小于入射角，画出进入玻璃的折射光线。
2. 在光离开玻璃砖的出射点，作垂直于玻璃砖右侧表面的法线（虚线）；根据光从玻璃斜射入空气时，折射角大于入射角，画出离开玻璃的折射光线，且该出射光线与入射光线平行。
【答案】
【知识点】
光的折射规律、光的折射作图
【点评】
本题考查光的折射规律的实际应用，作图时需准确画出法线，并牢记不同介质间折射角与入射角的关系，属于基础作图题，需注意作图规范。
【难度系数】
0.6
