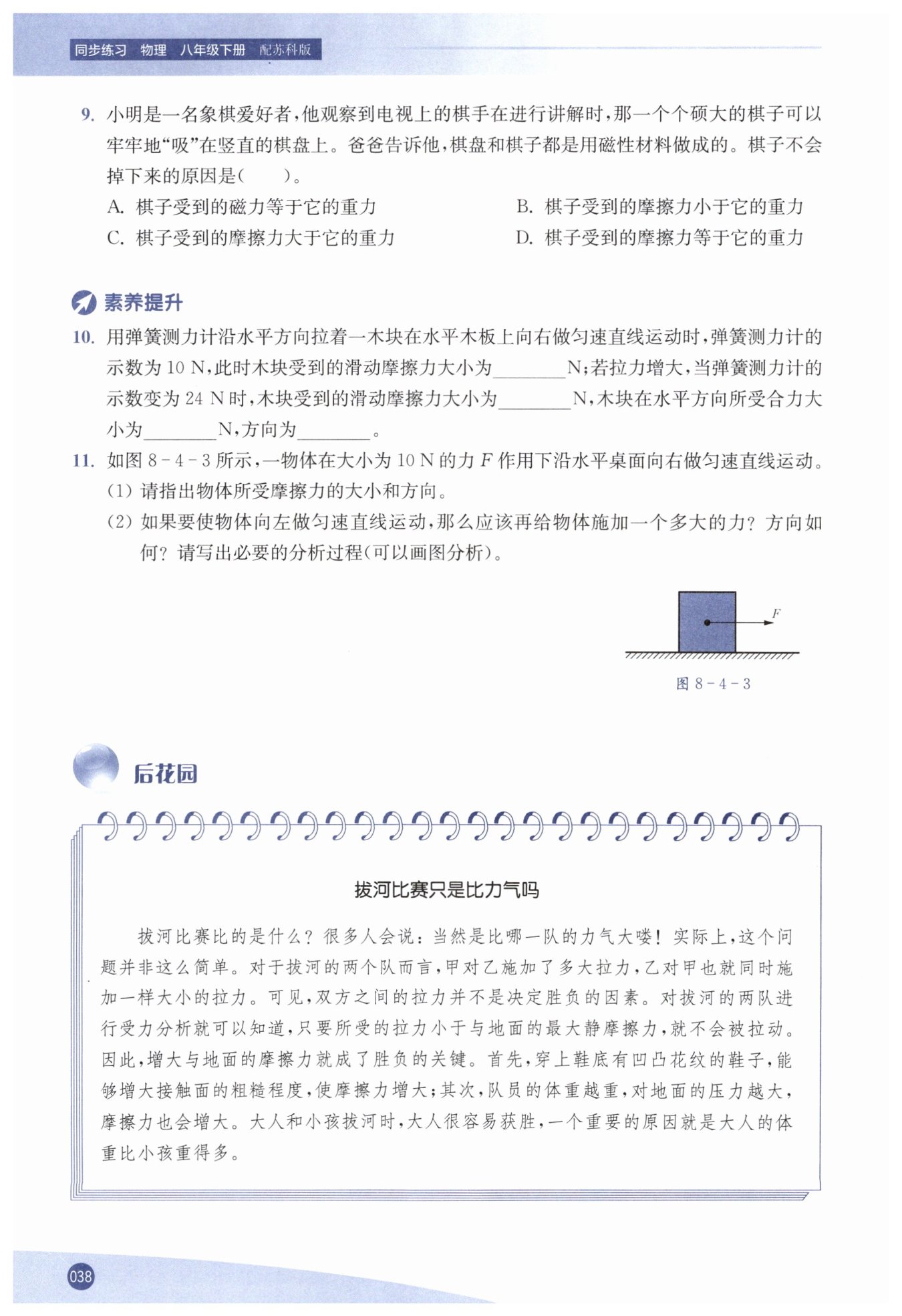

第38页

信息发布者：
D
10
10
14
水平向右
解：
$(1) 10N $ 水平向左
$ (2) 20N $ 水平向左
由题意得，物体处于匀速直线运动的状态下受到的滑动摩擦力为​$f=10N，$​则使物体向左运动需要​$F_{左}=F＋f=20N$​
【分析】
首先，明确棋子的运动状态：棋子静止在竖直棋盘上，处于平衡状态，受力平衡。接着对棋子进行受力分析：水平方向，棋子受到棋盘的磁力和棋盘对它的支持力，二者相互平衡；竖直方向，棋子受到竖直向下的重力和竖直向上的静摩擦力。由于棋子静止，竖直方向的两个力必须平衡，即摩擦力大小等于重力大小。再逐一分析选项：A选项中磁力是水平方向的力，重力是竖直方向的力，二者不是同一直线上的力，无法相等；B、C选项若摩擦力与重力不相等，棋子在竖直方向受力不平衡，会发生运动，与静止状态矛盾；只有D选项符合平衡条件。
【解析】
1. 确定运动状态：棋子静止在竖直棋盘上，处于平衡状态，所受合力为0。
2. 受力分析：
水平方向：棋子受到棋盘的磁力和棋盘对棋子的支持力，这两个力是一对平衡力，大小相等、方向相反、作用在同一直线上。
竖直方向：棋子受到竖直向下的重力（$G$）和竖直向上的静摩擦力（$f$）。
3. 应用平衡条件：因为棋子静止，竖直方向受力平衡，所以静摩擦力的大小等于重力的大小，即$f = G$。
4. 选项判断：
A：磁力为水平方向力，重力为竖直方向力，二者不属于同一直线的力，不存在大小相等的关系，错误。
B：若$f ＜ G$，棋子会向下加速运动，与静止状态矛盾，错误。
C：若$f ＞ G$，棋子会向上加速运动，与静止状态矛盾，错误。
D：$f = G$符合竖直方向二力平衡条件，正确。
【答案】
D
【知识点】
二力平衡、静摩擦力
【点评】
本题考查平衡状态下的受力分析，核心是明确不同方向的受力情况，避免混淆水平与竖直方向的力的关系，解题关键是抓住“静止”这一平衡状态，利用二力平衡条件判断力的大小关系。
【难度系数】
0.7
【分析】
首先，当木块沿水平方向做匀速直线运动时，水平方向上拉力与滑动摩擦力是一对平衡力，根据二力平衡条件，二者大小相等，所以滑动摩擦力等于弹簧测力计的示数10N；其次，滑动摩擦力的大小只与压力大小和接触面的粗糙程度有关，当拉力增大时，木块对木板的压力和接触面粗糙程度均未改变，因此滑动摩擦力大小保持不变；最后，当拉力变为24N时，水平方向上拉力大于滑动摩擦力，合力大小为拉力与摩擦力的差值，方向与较大的力（拉力）方向一致，即水平向右。
【解析】
1. 木块做匀速直线运动时，水平方向受力平衡，拉力与滑动摩擦力是一对平衡力，根据二力平衡条件可得：
$ f = F_{\mathrm{拉}} = 10\,\mathrm{N} $
2. 滑动摩擦力的大小由压力大小和接触面粗糙程度决定，当拉力增大时，木块对木板的压力和接触面粗糙程度均不变，因此滑动摩擦力大小仍为$ 10\,\mathrm{N} $。
3. 当弹簧测力计示数变为24N时，水平方向上拉力$ F_{\mathrm{拉}}' = 24\,\mathrm{N} $，滑动摩擦力$ f = 10\,\mathrm{N} $，合力大小为：
$ F_{\mathrm{合}} = F_{\mathrm{拉}}' - f = 24\,\mathrm{N} - 10\,\mathrm{N} = 14\,\mathrm{N} $
由于拉力方向水平向右，摩擦力方向水平向左，拉力大于摩擦力，所以合力方向与拉力方向一致，为水平向右。
【答案】
10；10；14；水平向右
【知识点】
二力平衡条件；滑动摩擦力影响因素；合力计算
【点评】
本题是力学基础题，重点考查二力平衡的应用、滑动摩擦力的影响规律及合力的计算，需要明确滑动摩擦力与拉力大小无关，只由压力和接触面粗糙程度决定，理解合力的方向判断方法是解题关键。
【难度系数】
0.7
【分析】
(1) 物体向右做匀速直线运动，处于平衡状态，水平方向上拉力与摩擦力是一对平衡力，根据二力平衡条件可判断摩擦力的大小和方向。
(2) 物体向左做匀速直线运动时仍处于平衡状态，此时滑动摩擦力方向变为水平向右（与相对运动方向相反），且大小不变，结合水平方向的受力情况，根据二力平衡条件计算所需施加的力的大小和方向。
【解析】
(1) 物体沿水平桌面向右做匀速直线运动，水平方向受力平衡，拉力$F$与滑动摩擦力是一对平衡力。
根据二力平衡条件：大小相等、方向相反，可得
滑动摩擦力的大小：$f = F = 10N$
滑动摩擦力方向与物体相对运动方向相反，物体向右运动，故摩擦力方向为水平向左。
(2) 当物体向左做匀速直线运动时，物体相对桌面向左运动，滑动摩擦力方向变为水平向右，由于压力和接触面粗糙程度不变，滑动摩擦力大小仍为$10N$。
此时水平方向上，物体受到向右的拉力$F=10N$、向右的滑动摩擦力$f=10N$，为使物体向左匀速运动，需施加一个向左的力$F'$，使水平方向受力平衡：
$F' = F + f = 10N + 10N = 20N$
即施加的力大小为20N，方向为水平向左。
【答案】
(1) 摩擦力大小为10N，方向水平向左；
(2) 施加的力大小为20N，方向水平向左。
【知识点】
二力平衡条件、滑动摩擦力的判断
【点评】
本题核心是利用二力平衡条件分析不同运动状态下的受力，需注意滑动摩擦力的大小只与压力和接触面粗糙程度有关，方向始终与相对运动方向相反，明确受力情况是解题关键。
【难度系数】
0.6
