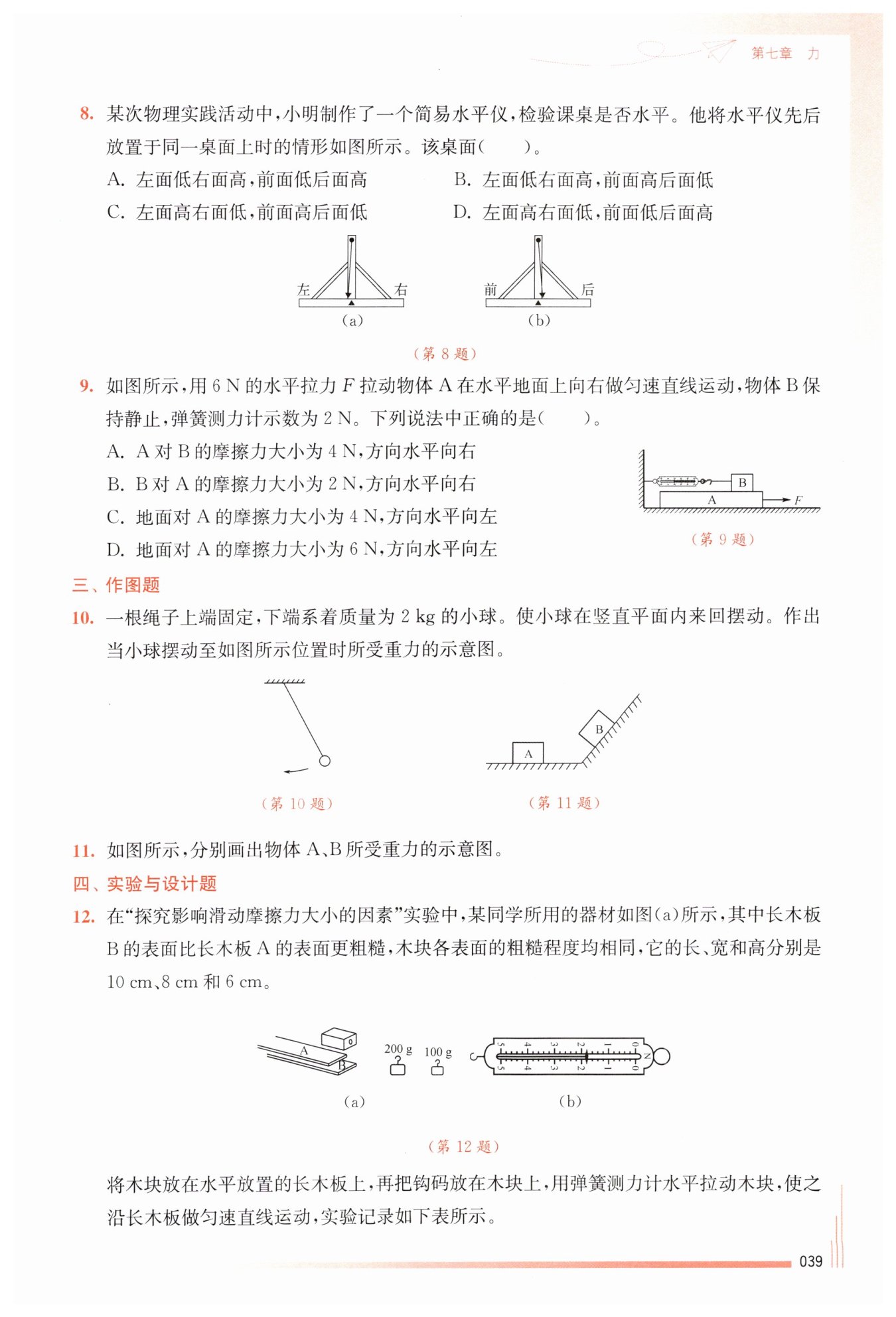

第39页

信息发布者：
B
C


【分析】
我们可利用重垂线始终竖直向下的特点判断桌面高低：水平仪放在桌面上时，重垂线偏向哪一侧，说明该侧桌面更低。观察图(a)，重垂线偏向右侧，说明右侧桌面高、左侧低；观察图(b)，重垂线偏向后方，说明后方桌面低、前方高，结合这两个结论即可确定正确选项。
【解析】
根据重垂线始终竖直向下的原理分析：
1. 分析图(a)：重垂线尖端指向底座右侧，说明桌面右侧高，左侧低；
2. 分析图(b)：重垂线尖端指向底座后方，说明桌面后方低，前方高；
综合可知，桌面左面低右面高，前面高后面低，对应选项B。
【答案】
B
【知识点】
重垂线应用，水平仪原理
【点评】
本题考查重垂线在生活中的实际应用，需要学生将物理知识与生活实践结合，理解竖直向下特性在判断水平状态中的作用。
【难度系数】
0.6
【分析】
首先对物体B进行受力分析，B静止处于平衡状态，水平方向受到弹簧测力计向左的拉力和A对B的摩擦力，这两个力是一对平衡力，大小相等、方向相反；再对物体A进行受力分析，A向右做匀速直线运动处于平衡状态，水平方向受到向右的拉力F、B对A的摩擦力（与A对B的摩擦力是相互作用力）和地面对A的摩擦力，这三个力平衡，由此计算地面对A的摩擦力大小和方向，最后逐一分析选项。
【解析】
1. 分析物体B的受力：
物体B静止，水平方向受弹簧测力计向左的拉力$F_{\mathrm{拉}}=2\,\mathrm{N}$，以及A对B的摩擦力$f_{A对B}$。根据二力平衡条件，$f_{A对B}=F_{\mathrm{拉}}=2\,\mathrm{N}$，方向水平向右，因此A选项错误。
2. 分析B对A的摩擦力：
根据力的作用是相互的，B对A的摩擦力$f_{B对A}=f_{A对B}=2\,\mathrm{N}$，方向与A对B的摩擦力方向相反，即水平向左，因此B选项错误。
3. 分析物体A的受力：
物体A向右做匀速直线运动，水平方向受向右的拉力$F=6\,\mathrm{N}$、B对A向左的摩擦力$f_{B对A}=2\,\mathrm{N}$，以及地面对A向左的摩擦力$f_{\mathrm{地对A}}$。根据平衡条件：
$F = f_{B对A} + f_{\mathrm{地对A}}$
代入数据计算：$f_{\mathrm{地对A}}=F - f_{B对A}=6\,\mathrm{N}-2\,\mathrm{N}=4\,\mathrm{N}$，方向水平向左，因此C选项正确，D选项错误。
【答案】
C
【知识点】
二力平衡条件、相互作用力、摩擦力方向判断
【点评】
本题考查二力平衡和相互作用力的综合应用，解题关键是分别对两个物体进行受力分析，明确各力的大小与方向，利用平衡条件求解摩擦力。
【难度系数】
0.6
【分析】
要画出小球所受重力的示意图，需明确重力的三要素：
1. 作用点：重力的作用点在小球的重心，即小球的几何中心（球心）；
2. 方向：重力的方向总是竖直向下的，与小球的摆动位置无关；
3. 大小：可根据公式$G=mg$计算重力大小，示意图重点体现方向和作用点。
解题时先确定作用点，再沿竖直向下方向画带箭头的线段，标注重力符号即可。
【解析】
具体作图步骤：
1. 确定重力作用点：在小球的球心位置（重心）；
2. 确定重力方向：沿竖直向下（与水平面垂直的方向）；
3. 绘制示意图：从球心出发，画一条竖直向下的带箭头线段，在箭头旁标注重力符号$G$，也可标注重力大小$G=mg=2\,\mathrm{kg} × 9.8\,\mathrm{N/kg}=19.6\,\mathrm{N}$。
最终示意图与参考答案图示一致。
【答案】
如图所示（小球球心处有竖直向下的带箭头线段，标注$G$或$G=19.6\,\mathrm{N}$）
【知识点】
重力的方向、力的示意图绘制
【点评】
本题核心考查重力的基本性质与力的示意图绘制，需注意重力方向始终为竖直向下，不受物体运动状态影响，切勿误画为沿绳子方向或其他方向，这是常见易错点。
【难度系数】
0.9
【分析】
要画出物体所受重力的示意图，需明确重力的核心特点：重力的方向始终为竖直向下（垂直于水平面指向地心），重力的作用点在物体的重心（规则物体的重心为其几何中心）。
对于水平面上的物体A，找到其几何中心作为作用点，沿竖直向下方向画带箭头的线段；对于斜面上的物体B，同样以几何中心为作用点，沿竖直向下方向画带箭头线段，注意重力方向不受物体放置面的影响，始终竖直向下。
【解析】
1. 处理物体A：
确定重心：规则长方体A的重心为其几何中心（对角线交点）；
从该重心点起，竖直向下绘制一条带箭头的线段，标注符号$\boldsymbol{G}$，表示物体A所受重力。
2. 处理物体B：
确定重心：规则正方体B的重心为其几何中心；
从该重心点起，竖直向下绘制一条带箭头的线段，标注符号$\boldsymbol{G}$，表示物体B所受重力。
【答案】
物体A：重心在几何中心，竖直向下画带箭头线段标注$G$；物体B：重心在几何中心，竖直向下画带箭头线段标注$G$（绘图时箭头表示力的方向，作用点在物体重心处）
【知识点】
重力的方向；力的示意图绘制
【点评】
本题重点考查重力示意图的绘制，易错点是混淆“竖直向下”与“垂直于接触面”，需牢记重力方向始终竖直向下，与物体的放置状态无关，同时要准确将作用点定在物体重心。
【难度系数】
0.8
【分析】
1. 第(1)问：先确定弹簧测力计的分度值，再根据指针位置读取示数。该弹簧测力计分度值为0.2N，指针指向1.8N刻度线，因此可直接得出示数。
2. 第(2)问：对比实验①、②，控制压力相同，长木板B表面更粗糙，滑动摩擦力更大，由此得出压力相同时接触面粗糙程度与滑动摩擦力的关系；实验②、③中，钩码放在木块上，增加钩码质量会增大木块对长木板的总压力，以此控制接触面粗糙程度不变，探究滑动摩擦力与压力的关系。
3. 第(3)问：滑动摩擦力大小仅与压力大小和接触面粗糙程度有关，与接触面积无关。实验④中木块侧放，压力和接触面粗糙程度与实验②一致，因此滑动摩擦力大小与实验②相同。
【解析】
(1) 弹簧测力计的分度值为0.2N，指针指向1.8N刻度线处，所以示数为$\boldsymbol{1.8}$N。
(2) 由实验①、②可知，压力相同，接触面越粗糙，滑动摩擦力$\boldsymbol{越大}$；实验②、③中，增加钩码质量，增大的是$\boldsymbol{木块对长木板}$的压力，以此控制接触面粗糙程度不变，探究滑动摩擦力与压力的关系。
(3) 滑动摩擦力与接触面积无关，实验④中压力和接触面粗糙程度与实验②相同，因此弹簧测力计示数为$\boldsymbol{2.2}$N。
【答案】
(1) $\boldsymbol{1.8}$
(2) $\boldsymbol{越大}$；$\boldsymbol{木块对长木板}$
(3) $\boldsymbol{2.2}$
【知识点】
滑动摩擦力的影响因素；弹簧测力计读数；控制变量法
【点评】
本题围绕探究滑动摩擦力大小的因素展开，重点考查控制变量法的应用，同时涉及弹簧测力计读数和滑动摩擦力影响因素的理解，需学生熟练掌握实验原理与分析方法。
【难度系数】
0.7
