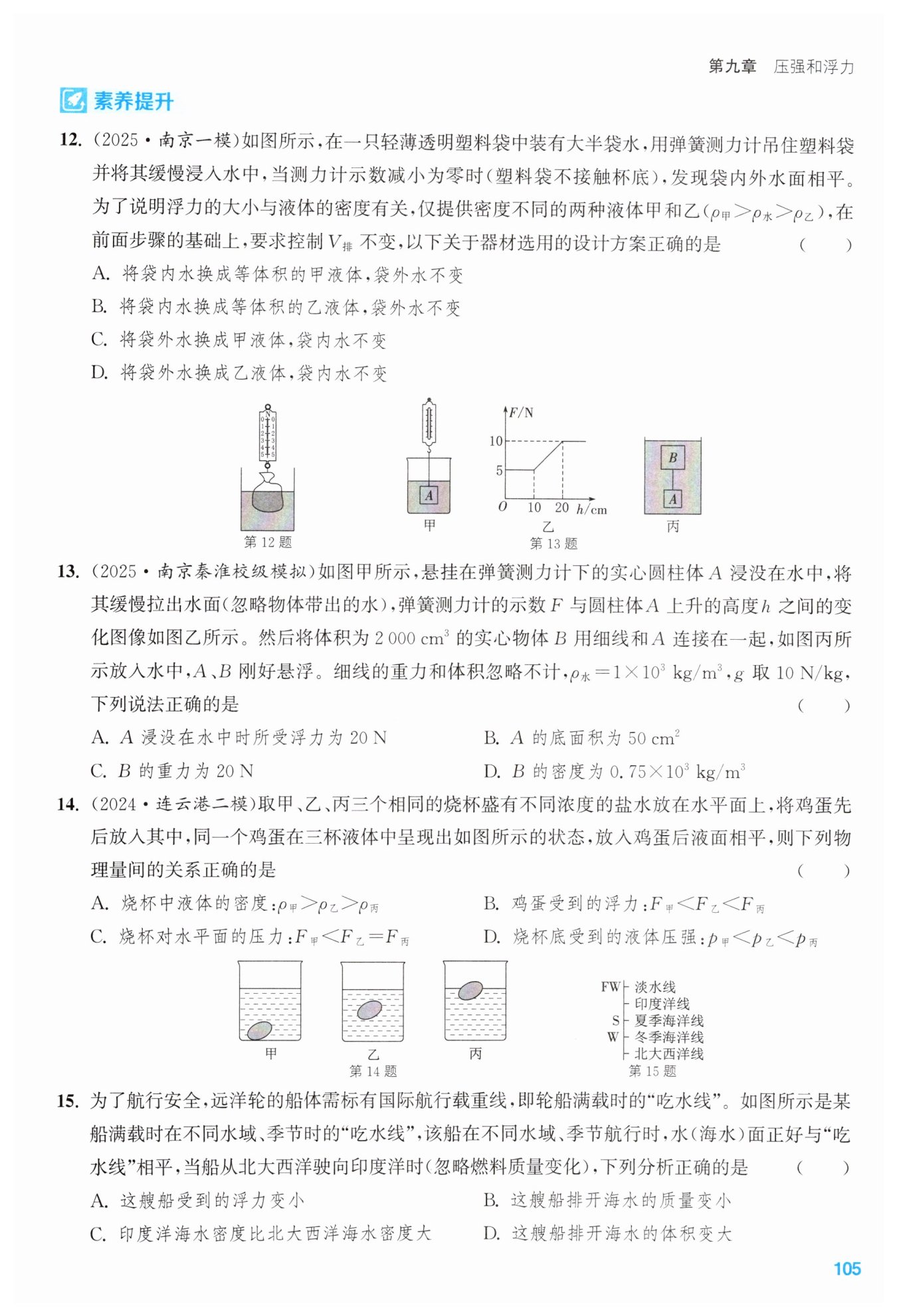

第105页

【分析】
要探究浮力大小与液体密度的关系，需采用控制变量法，控制排开液体的体积$V_{排}$不变，改变液体的密度，分析浮力的变化。
首先回顾初始状态：当弹簧测力计示数为0时，袋内水受到的浮力等于其重力，即$F_{浮}=G_{水}$，结合阿基米德原理$F_{浮}=\rho_{水}gV_{排}$和$G_{水}=\rho_{水}gV_{袋内}$，可得$V_{排}=V_{袋内}$（袋内外液面相平，排开液体体积等于袋内水的体积）。
接下来分析各选项：
若改变袋内液体的种类（选项A、B），当测力计示数为0时，$F_{浮}=\rho_{水}gV_{排}'=G_{液}=\rho_{液}gV_{袋内}$，因$\rho_{液}≠\rho_{水}$，则$V_{排}'≠ V_{袋内}$，即$V_{排}$改变，无法控制$V_{排}$不变，故A、B错误。
选项C：袋外水换成密度更大的甲液体（$\rho_{甲}＞\rho_{水}$），袋内水不变。若要保持$V_{排}=V_{袋内}$，此时浮力$F_{浮}'=\rho_{甲}gV_{袋内}＞\rho_{水}gV_{袋内}=G_{水}$，塑料袋会上浮，导致$V_{排}$减小，无法控制$V_{排}$不变，故C错误。
选项D：袋外水换成密度更小的乙液体（$\rho_{乙}＜\rho_{水}$），袋内水不变。控制$V_{排}=V_{袋内}$（保持袋内外液面相平），此时浮力$F_{浮}''=\rho_{乙}gV_{袋内}$，与初始状态的浮力$F_{浮}=\rho_{水}gV_{袋内}$对比，因$\rho_{乙}≠\rho_{水}$且$V_{排}$不变，浮力不同，可说明浮力大小与液体密度有关，故D正确。
【解析】
要探究浮力与液体密度的关系，需控制$V_{排}$不变，改变液体密度：
1. 分析初始状态：
当测力计示数为0时，$F_{浮}=G_{水}$，由阿基米德原理$F_{浮}=\rho_{水}gV_{排}$和重力公式$G_{水}=\rho_{水}gV_{袋内}$，可得$V_{排}=V_{袋内}$，即排开液体体积等于袋内水的体积。
2. 逐一分析选项：
A选项：袋内水换为等体积甲液体（$\rho_{甲}＞\rho_{水}$），袋外水不变。当测力计示数为0时，$\rho_{水}gV_{排}'=\rho_{甲}gV_{袋内}$，因$\rho_{甲}＞\rho_{水}$，则$V_{排}'＞V_{袋内}$，$V_{排}$改变，不符合控制变量要求，错误。
B选项：袋内水换为等体积乙液体（$\rho_{乙}＜\rho_{水}$），袋外水不变。当测力计示数为0时，$\rho_{水}gV_{排}'=\rho_{乙}gV_{袋内}$，因$\rho_{乙}＜\rho_{水}$，则$V_{排}'＜V_{袋内}$，$V_{排}$改变，不符合要求，错误。
C选项：袋外水换为甲液体（$\rho_{甲}＞\rho_{水}$），袋内水不变。若保持$V_{排}=V_{袋内}$，浮力$F_{浮}'=\rho_{甲}gV_{袋内}＞G_{水}$，塑料袋上浮，$V_{排}$减小，无法控制$V_{排}$不变，错误。
D选项：袋外水换为乙液体（$\rho_{乙}＜\rho_{水}$），袋内水不变。控制$V_{排}=V_{袋内}$（袋内外液面相平），此时浮力$F_{浮}''=\rho_{乙}gV_{袋内}$，与初始浮力$F_{浮}=\rho_{水}gV_{袋内}$对比，$V_{排}$相同、液体密度不同，浮力不同，可验证浮力与液体密度的关系，正确。
【答案】
D
【知识点】
控制变量法；阿基米德原理；浮力的影响因素
【点评】
本题考查浮力影响因素的探究，核心是掌握控制变量法的应用，需明确探究浮力与液体密度的关系时，必须严格控制排开液体的体积不变，同时结合阿基米德原理分析各选项中排开体积的变化情况。
【难度系数】
0.6

【分析】
1. 从图乙获取关键信息：当A完全露出水面时，弹簧测力计示数等于A的重力；A浸没时，利用称重法计算浮力，判断A选项。
2. 分析A的底面积：A从开始露出到完全露出水面时，水面会下降，容器底面积未知，无法确定A的实际高度，因此不能计算底面积，判断B选项。
3. 利用悬浮条件：A、B悬浮时总浮力等于总重力，先计算总浮力，再求出B的重力和密度，判断C、D选项。
【解析】
1. 分析A选项：
由图乙可知，当$ h≥20cm $时，A完全露出水面，弹簧测力计示数$ F=10N $，此时拉力等于A的重力，即$ G_A=10N $；
当$ 0≤ h≤10cm $时，A浸没在水中，弹簧测力计示数$ F_{拉}=5N $，根据称重法测浮力，A浸没时受到的浮力：
$ F_{浮}=G_A - F_{拉}=10N - 5N=5N $
因此A选项中“浮力为20N”的说法错误。
2. 分析B选项：
当h从10cm到20cm时，A逐渐露出水面，此过程中水面会下降，由于容器底面积未知，无法确定A的实际高度，因此不能计算A的底面积，B选项错误。
3. 分析C、D选项：
由$ F_{浮}=\rho_{水}gV_{排} $得A的体积：
$ V_A=V_{排}=\frac{F_{浮}}{\rho_{水}g}=\frac{5N}{1×10^3kg/m^3×10N/kg}=5×10^{-4}m^3 $
已知$ V_B=2000cm^3=2×10^{-3}m^3 $，A、B悬浮时，总浮力等于总重力，即$ F_{浮总}=G_A + G_B $，
总浮力：
$ F_{浮总}=\rho_{水}g(V_A + V_B)=1×10^3kg/m^3×10N/kg×(5×10^{-4}m^3 + 2×10^{-3}m^3)=25N $
则B的重力：
$ G_B=F_{浮总}-G_A=25N - 10N=15N $
故C选项错误；
B的密度：
$ \rho_B=\frac{m_B}{V_B}=\frac{G_B}{gV_B}=\frac{15N}{10N/kg×2×10^{-3}m^3}=0.75×10^3kg/m^3 $
故D选项正确。
【答案】
D
【知识点】
称重法测浮力、物体悬浮条件、密度计算
【点评】
本题结合图像考查浮力与密度的综合计算，需准确分析图像信息，注意物体上升时水面下降对高度判断的影响，熟练运用浮力公式和悬浮条件是解题核心。
【难度系数】
0.6

【分析】
首先根据物体的浮沉条件判断液体密度与鸡蛋密度的关系，进而比较液体密度大小；再根据浮沉条件分析鸡蛋受到的浮力大小；接着通过分析液体体积和密度，比较液体质量，从而得出烧杯对水平面的压力关系；最后利用液体压强公式，结合液体密度和深度的关系判断烧杯底受到的液体压强关系。
1. 浮沉条件分析密度：鸡蛋在甲中沉底，说明$\rho_{甲}＜\rho_{蛋}$；乙中悬浮，$\rho_{乙}=\rho_{蛋}$；丙中漂浮，$\rho_{丙}＞\rho_{蛋}$，因此液体密度关系为$\rho_{甲}＜\rho_{乙}＜\rho_{丙}$。
2. 浮力分析：沉底时浮力小于重力，悬浮和漂浮时浮力等于重力，所以$F_{甲}＜F_{乙}=F_{丙}$。
3. 烧杯对水平面的压力：压力等于总重力，液面相平，结合排开液体体积可知液体体积$V_{甲}=V_{乙}＜V_{丙}$，再结合液体密度，可得液体质量$m_{甲}＜m_{乙}＜m_{丙}$，总重力$G_{甲总}＜G_{乙总}＜G_{丙总}$，即$F_{甲}＜F_{乙}＜F_{丙}$。
4. 液体压强：根据$p=\rho gh$，液面相平$h$相同，$\rho_{甲}＜\rho_{乙}＜\rho_{丙}$，所以$p_{甲}＜p_{乙}＜p_{丙}$。
【解析】
逐一分析各选项：
选项A：由物体浮沉条件可知，鸡蛋在甲中沉底，$\rho_{甲}＜\rho_{蛋}$；乙中悬浮，$\rho_{乙}=\rho_{蛋}$；丙中漂浮，$\rho_{丙}＞\rho_{蛋}$，因此$\rho_{甲}＜\rho_{乙}＜\rho_{丙}$，A错误。
选项B：鸡蛋在甲中沉底，$F_{甲}＜G_{蛋}$；乙中悬浮，$F_{乙}=G_{蛋}$；丙中漂浮，$F_{丙}=G_{蛋}$，故$F_{甲}＜F_{乙}=F_{丙}$，B错误。
选项C：烧杯对水平面的压力等于烧杯、液体和鸡蛋的总重力。液面相平，烧杯底面积相同，总体积相同，鸡蛋在甲、乙中排开体积等于自身体积，丙中排开体积小于自身体积，因此液体体积$V_{甲}=V_{乙}＜V_{丙}$。结合$\rho_{甲}＜\rho_{乙}＜\rho_{丙}$，由$m=\rho V$可知液体质量$m_{甲}＜m_{乙}＜m_{丙}$，液体重力$G_{甲液}＜G_{乙液}＜G_{丙液}$，总重力$G_{甲总}＜G_{乙总}＜G_{丙总}$，即$F_{甲}＜F_{乙}＜F_{丙}$，C错误。
选项D：根据液体压强公式$p=\rho gh$，放入鸡蛋后液面相平，即$h$相同，且$\rho_{甲}＜\rho_{乙}＜\rho_{丙}$，因此$p_{甲}＜p_{乙}＜p_{丙}$，D正确。
【答案】
D
【知识点】
物体浮沉条件、液体压强公式、重力与压力关系
【点评】
本题综合考查物体浮沉条件、液体压强公式的应用，需要结合浮沉条件判断密度和浮力，再通过密度、体积分析质量和总重力，进而判断压力，最后利用液体压强公式判断压强，对知识点的综合运用能力要求较高。
【难度系数】
0.6

【分析】
首先，轮船始终处于漂浮状态，根据物体的漂浮条件，漂浮时浮力等于自身重力。由于忽略燃料质量变化，船的重力不变，所以船受到的浮力始终等于重力，保持不变。
接下来，根据阿基米德原理，浮力等于排开液体的重力（$ F_{浮}=G_{排}=m_{排}g $），浮力不变则排开海水的质量也不变。
然后观察吃水线：北大西洋的吃水线位置低于印度洋的吃水线，说明船从北大西洋驶向印度洋时，船浸入水中的体积（排开海水的体积）变大。再结合$ F_{浮}=\rho_{液}gV_{排} $，浮力不变，$ V_{排} $变大，可推知印度洋海水的密度比北大西洋海水密度小。
最后逐一分析选项：
A选项：船的重力不变，漂浮时浮力等于重力，浮力不变，A错误；
B选项：浮力不变，由$ F_{浮}=G_{排}=m_{排}g $可知，排开海水的质量不变，B错误；
C选项：由$ F_{浮}=\rho_{液}gV_{排} $，浮力不变、排开体积变大，可得印度洋海水密度更小，C错误；
D选项：从吃水线可知，船在印度洋的吃水线更靠上，排开海水的体积变大，D正确。
【解析】
轮船航行时始终处于漂浮状态，根据漂浮条件：$ F_{浮}=G_{船} $，忽略燃料质量变化，船的重力$ G_{船} $不变，因此船受到的浮力$ F_{浮} $保持不变，故A选项错误。
根据阿基米德原理$ F_{浮}=G_{排}=m_{排}g $，浮力不变，则排开海水的质量$ m_{排} $不变，故B选项错误。
由图中吃水线位置可知，船从北大西洋驶向印度洋时，排开海水的体积$ V_{排} $变大。结合公式$ F_{浮}=\rho_{液}gV_{排} $，$ F_{浮} $不变，$ V_{排} $变大，可推出$ \rho_{液} $变小，即印度洋海水密度比北大西洋海水密度小，故C选项错误，D选项正确。
【答案】
D
【知识点】
物体漂浮条件、阿基米德原理
【点评】
本题考查漂浮条件与阿基米德原理的综合应用，需结合图像中吃水线的位置判断排开液体体积的变化，再通过公式推导液体密度的变化，重点考查物理规律在实际航行场景中的应用，需要学生将理论知识与实际现象结合分析。
【难度系数】
0.6
