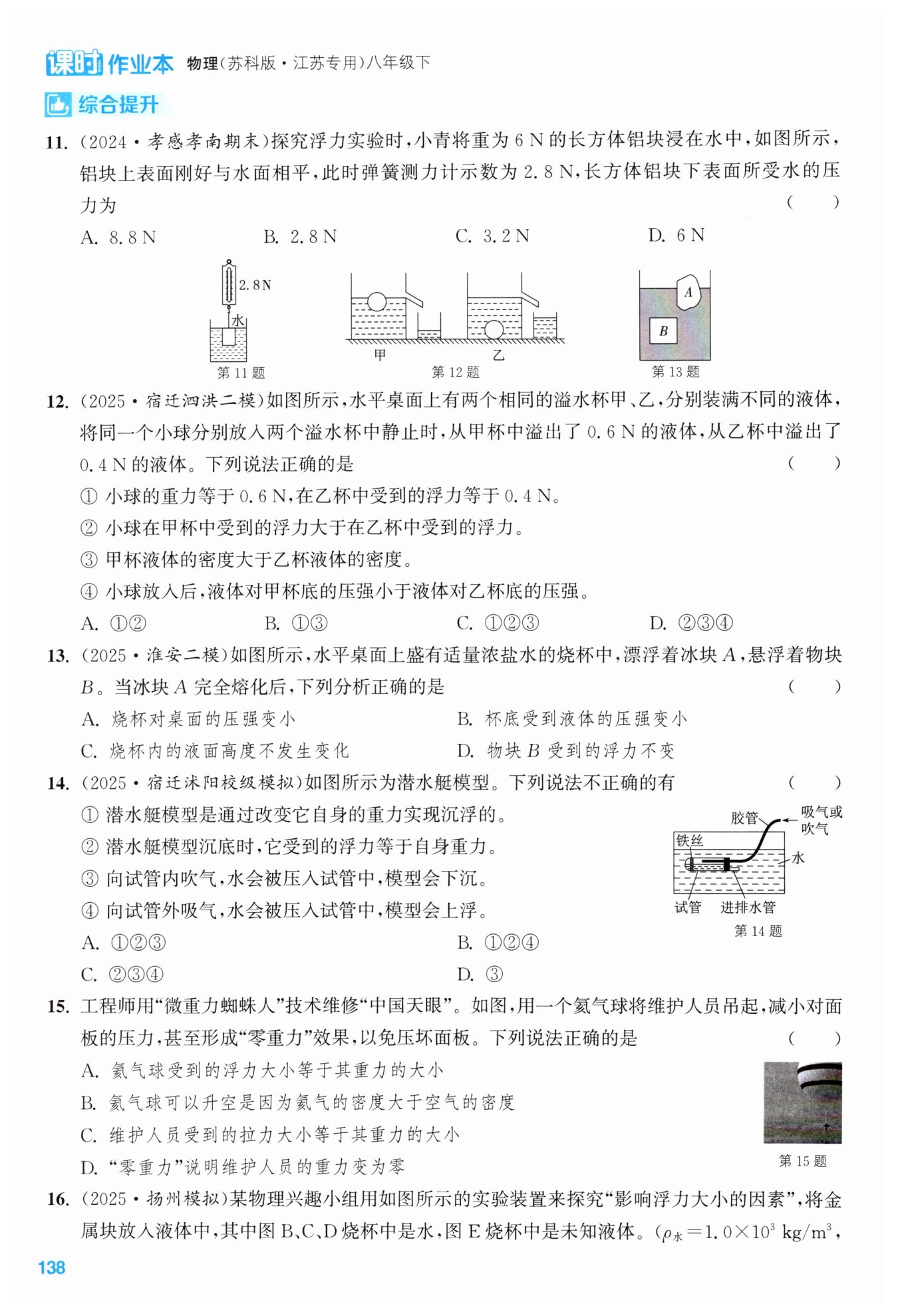

第138页

解：铝块受到的浮力：$F_{浮}=G - F_{示}=6\,\mathrm{N} - 2.8\,\mathrm{N}=3.2\,\mathrm{N}$
铝块上表面刚好与水面相平，上表面所受水的压力$F_{上}=0$
由浮力产生的原因$F_{浮}=F_{下} - F_{上}$得，下表面所受水的压力：$F_{下}=F_{浮}=3.2\,\mathrm{N}$
答案：C

解：
① 小球在甲中漂浮，$G_{球}=F_{浮甲}=G_{排甲}=0.6\ \mathrm{N}$；在乙中沉底，$F_{浮乙}=G_{排乙}=0.4\ \mathrm{N}$，正确。
② $F_{浮甲}=0.6\ \mathrm{N}$，$F_{浮乙}=0.4\ \mathrm{N}$，$F_{浮甲}＞F_{浮乙}$，正确。
③ 甲中漂浮：$\rho_{甲}＞\rho_{球}$；乙中沉底：$\rho_{乙}＜\rho_{球}$，则$\rho_{甲}＞\rho_{乙}$，正确。
④ 液体深度$h$相同，$\rho_{甲}＞\rho_{乙}$，由$p=\rho gh$得$p_{甲}＞p_{乙}$，错误。
结论：①②③正确，选C。

【分析】
要解决这道题，需结合物体浮沉条件、阿基米德原理、液体压强公式、压强的定义式，逐个分析选项：
1. 分析选项A：烧杯对桌面的压力等于烧杯、盐水、冰块A、物块B的总重力。冰块熔化后，总重力不变（冰熔化为水，质量不变，重力不变），受力面积不变，根据$ p=\frac{F}{S} $，烧杯对桌面的压强不变，故A错误。
2. 分析选项B：杯底受到液体的压强可通过液体对杯底的压力结合压强公式判断。
初始状态：冰块A漂浮，浮力等于重力；物块B悬浮，浮力等于重力。液体对杯底的压力等于盐水的重力+冰块的重力+物块B的重力（物块B对液体的压力等于其重力，由力的作用相互性可知）。
冰块熔化后：冰变为水，液体密度变小（水的密度小于浓盐水），物块B的密度等于原来盐水的密度，故物块B下沉，此时物块B受到的浮力小于自身重力，物块B对液体的压力等于其受到的浮力（小于物块重力）。因此液体对杯底的压力变为盐水和水的总重力（等于原来盐水+冰块重力）加上物块B受到的浮力，总压力变小。受力面积不变，根据$ p=\frac{F}{S} $，杯底受到液体的压强变小，故B正确。
3. 分析选项C：冰块A漂浮时，$ F_{\mathrm{浮}A}=G_{\mathrm{冰}} $，由阿基米德原理得$ \rho_{\mathrm{盐水}}gV_{\mathrm{排}A}=G_{\mathrm{冰}} $；冰熔化为水，$ G_{\mathrm{水}}=G_{\mathrm{冰}} $，故$ V_{\mathrm{水}}=\frac{G_{\mathrm{冰}}}{\rho_{\mathrm{水}}g} $。因为$ \rho_{\mathrm{盐水}} ＞ \rho_{\mathrm{水}} $，所以$ V_{\mathrm{水}} ＞ V_{\mathrm{排}A} $，同时结合物块B下沉后液体密度的变化，液面高度会发生变化，故C错误。
4. 分析选项D：冰块熔化后，液体密度变小，物块B排开液体的体积不变（下沉后排开体积等于自身体积），根据$ F_{\mathrm{浮}}=\rho_{\mathrm{液}}gV_{\mathrm{排}} $，物块B受到的浮力变小，故D错误。
【解析】
逐一分析各选项：
选项A：烧杯对桌面的总压力 $ F_{\mathrm{总}} = G_{\mathrm{杯}} + G_{\mathrm{盐水}} + G_{\mathrm{冰}} + G_B $。冰块熔化后，冰变为水，$ G_{\mathrm{水}}=G_{\mathrm{冰}} $，总压力不变；受力面积 $ S $ 不变，由 $ p=\frac{F}{S} $ 可知，烧杯对桌面的压强不变，A错误。
选项B：
初始时，冰块A漂浮，$ F_{\mathrm{浮}A}=G_{\mathrm{冰}} $；物块B悬浮，$ F_{\mathrm{浮}B}=G_B $。根据力的作用相互性，液体对杯底的压力 $ F_1 = G_{\mathrm{盐水}} + G_{\mathrm{冰}} + G_B $。
冰块熔化后，液体密度 $ \rho_{\mathrm{液}}' ＜ \rho_{\mathrm{盐水}} $，物块B的密度 $ \rho_B = \rho_{\mathrm{盐水}} $，故物块B下沉，此时 $ F_{\mathrm{浮}B}' ＜ G_B $，物块B对液体的压力等于 $ F_{\mathrm{浮}B}' $。液体对杯底的压力 $ F_2 = (G_{\mathrm{盐水}} + G_{\mathrm{水}}) + F_{\mathrm{浮}B}' = (G_{\mathrm{盐水}} + G_{\mathrm{冰}}) + F_{\mathrm{浮}B}' $。
因为 $ F_{\mathrm{浮}B}' ＜ G_B $，所以 $ F_2 ＜ F_1 $；受力面积 $ S $ 不变，由 $ p=\frac{F}{S} $ 可知，杯底受到液体的压强变小，B正确。
选项C：冰块熔化后，水的体积 $ V_{\mathrm{水}}=\frac{G_{\mathrm{冰}}}{\rho_{\mathrm{水}}g} $，冰块排开盐水的体积 $ V_{\mathrm{排}A}=\frac{G_{\mathrm{冰}}}{\rho_{\mathrm{盐水}}g} $，因 $ \rho_{\mathrm{盐水}} ＞ \rho_{\mathrm{水}} $，故 $ V_{\mathrm{水}} ＞ V_{\mathrm{排}A} $，同时液体密度变小，物块B下沉，综合来看液面高度会变化，C错误。
选项D：冰块熔化后，液体密度变小，物块B排开液体的体积 $ V_{\mathrm{排}B} $ 不变（等于自身体积），由 $ F_{\mathrm{浮}}=\rho_{\mathrm{液}}gV_{\mathrm{排}} $ 可知，物块B受到的浮力变小，D错误。
【答案】
B
【知识点】
物体浮沉条件；液体压强的计算；阿基米德原理
【点评】
本题综合考查浮力、压强的相关知识，需结合物体浮沉条件分析冰块熔化后液体密度、物块状态的变化，再通过压力、压强的公式推导判断各选项，对知识的综合应用能力要求较高。
【难度系数】
0.6

【分析】
要解决这道题，需结合潜水艇的浮沉原理，逐个分析每个说法的正误：
1. 先明确潜水艇的核心浮沉原理：通过改变自身重力实现上浮和下沉。
2. 分析沉底时的受力情况：沉底物体受到重力、浮力和容器底部的支持力，根据受力平衡判断浮力与重力的关系。
3. 分析吹气、吸气时的变化：吹气会使试管内气压增大，水被排出，模型重力减小；吸气会使试管内气压减小，水进入试管，模型重力增大，再结合浮沉条件判断模型的运动状态。
【解析】
对每个说法逐一分析：
① 潜水艇模型通过吸气或吹气改变试管内的水量，从而改变自身重力，实现沉浮，该说法正确。
② 潜水艇模型沉底时，受到重力、浮力和容器底部的支持力，根据受力平衡可知：$G = F_{浮} + F_{支}$，因此$F_{浮} ＜ G$，该说法错误。
③ 向试管内吹气，试管内气压变大，水会被压出试管，模型自身重力减小，当重力小于浮力时，模型会上浮，该说法错误。
④ 向试管外吸气，试管内气压变小，水会被压入试管中，模型自身重力增大，当重力大于浮力时，模型会下沉，该说法错误。
题目要求选出不正确的说法，②③④均不正确，对应选项C。
【答案】
C
【知识点】
1. 物体浮沉条件
2. 潜水艇浮沉原理
3. 受力平衡分析
【点评】
本题考查潜水艇模型的浮沉原理，需要结合物体浮沉条件和受力分析，准确判断吹气、吸气时模型重力的变化，以及沉底时的受力情况，容易在受力分析和气压变化对重力的影响上出错。
【难度系数】
0.6

【分析】
要解决这道题，我们需要结合浮力原理、受力平衡的知识，逐一分析每个选项：
1. 分析氦气球的受力：氦气球除自身重力外，还对维护人员有拉力，根据受力平衡，浮力应等于氦气球重力与拉力之和，因此A选项错误。
2. 氦气球升空的原理：物体上浮的条件是浮力大于自身总重力，氦气密度小于空气密度时，同体积氦气球排开空气的重力（浮力）大于自身重力，才能升空，故B选项错误。
3. 维护人员的受力：“零重力”效果意味着维护人员对面板压力为0，此时维护人员竖直方向仅受重力和拉力，二力平衡，所以拉力等于重力，C选项正确。
4. 重力的本质：重力是地球对物体的吸引力，不会消失，“零重力”是指对面板压力为0，并非重力变为零，D选项错误。
【解析】
逐一分析各选项：
A选项：氦气球对维护人员有向上的拉力，因此氦气球受到的浮力大小等于自身重力与拉力之和，并非仅等于自身重力，A错误。
B选项：氦气球可以升空是因为氦气的密度小于空气的密度，此时氦气球受到的浮力大于自身总重力，从而能上浮，B错误。
C选项：当形成“零重力”效果时，维护人员对面板的压力为0，此时维护人员在竖直方向上只受重力和氦气球的拉力，二力平衡，所以拉力大小等于其重力大小，C正确。
D选项：重力是由于地球的吸引而使物体受到的力，“零重力”是指维护人员对面板的压力为0，并非维护人员的重力变为零，D错误。
【答案】
C
【知识点】
浮力原理、受力平衡、重力的本质
【点评】
本题考查了浮力、重力及受力平衡的相关知识，解题关键是正确分析物体受力情况，理解“零重力”的实际含义，同时明确物体上浮的条件。
【难度系数】
0.6

【分析】
1. 第(1)问：利用称重法测浮力，浮力等于物体重力减去浸没时弹簧测力计的拉力，从图中获取金属块重力和未知液体中测力计示数，代入公式即可计算。
2. 第(2)问：对比A、D、E三图，控制排开液体体积和浸没深度相同，改变液体密度，通过测力计示数变化分析浮力与液体密度的关系。
3. 第(3)问：先通过A、D图算出金属块在水中的浮力，结合阿基米德原理求出金属块体积，再利用未知液体中的浮力，通过阿基米德原理变形公式计算未知液体密度。
【解析】
(1) 由图A可知金属块重力$G=4\mathrm{N}$，图E中金属块浸没在未知液体中时测力计示数$F_{\mathrm{示}}=3.2\mathrm{N}$，根据称重法：
$F_{\mathrm{浮液}}=G-F_{\mathrm{示}}=4\mathrm{N}-3.2\mathrm{N}=0.8\mathrm{N}$。
(2) A、D、E中金属块均浸没，排开液体体积相同，液体密度不同，测力计示数不同即浮力不同，说明浸没在液体中的物体所受浮力大小与液体密度有关。
(3) 由A、D图得金属块在水中的浮力：
$F_{\mathrm{浮水}}=G-F_{\mathrm{示D}}=4\mathrm{N}-3\mathrm{N}=1\mathrm{N}$，
根据阿基米德原理$F_{\mathrm{浮}}=\rho_{\mathrm{液}}gV_{\mathrm{排}}$，金属块体积（浸没时$V=V_{\mathrm{排}}$）：
$V=\frac{F_{\mathrm{浮水}}}{\rho_{\mathrm{水}}g}=\frac{1\mathrm{N}}{1.0×10^{3}\mathrm{kg/m^{3}}×10\mathrm{N/kg}}=1×10^{-4}\mathrm{m^{3}}$，
未知液体中$V_{\mathrm{排}}=V$，由$F_{\mathrm{浮液}}=\rho_{\mathrm{液}}gV_{\mathrm{排}}$得未知液体密度：
$\rho_{\mathrm{液}}=\frac{F_{\mathrm{浮液}}}{gV}=\frac{0.8\mathrm{N}}{10\mathrm{N/kg}×1×10^{-4}\mathrm{m^{3}}}=0.8×10^{3}\mathrm{kg/m^{3}}$。
【答案】
(1) $\boldsymbol{0.8}$
(2) $\boldsymbol{液体密度}$
(3) $\boldsymbol{0.8×10^{3}}$
【知识点】
称重法测浮力、阿基米德原理、影响浮力的因素
【点评】
本题通过控制变量法探究浮力影响因素，结合称重法与阿基米德原理进行密度计算，考查浮力知识的综合应用，需熟练掌握控制变量法和公式的灵活变形。
【难度系数】
0.6
